戴森吸尘器手柄配套固定夹结构设计

　　在手持清洁设备的配件结构设计中，手柄部位的附属固定件往往是容易被忽略但直接影响使用体验的细节部件，这款适配戴森吸尘器手柄的固定夹，就是针对手持清洁作业场景下的配件挂载、管线收纳需求开发的结构件。从实际应用场景来看，手持吸尘器在日常使用过程中，用户经常需要临时挂载缝隙吸头、毛刷头这类小型替换配件，或是收纳设备附带的充电短线、清洁小工具，传统的吸尘器手柄大多没有预留这类挂载位置，用户要么需要把配件放在口袋里，要么需要额外搭配第三方挂架，使用过程中频繁取放配件很容易打断清洁节奏，这款固定夹就是为了解决这个痛点设计的。

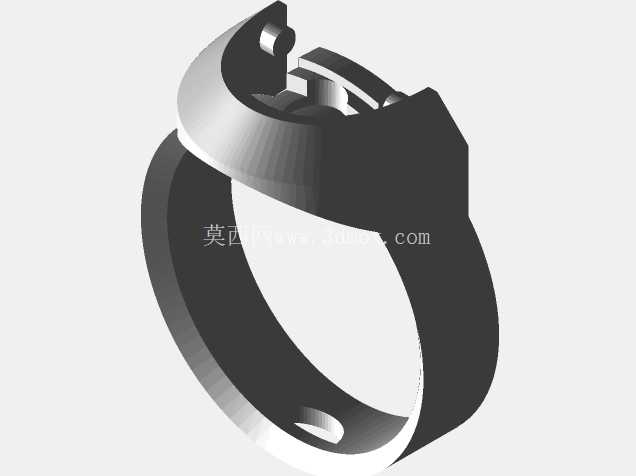

　　从功能特性上看，这款夹体采用了分体式抱箍结构，主体的环形部分完全贴合戴森吸尘器手柄的圆柱曲面轮廓，内侧没有尖锐棱角，安装后不会刮花手柄表面的磨砂涂层，夹体上方的卡扣结构做了圆弧过渡处理，既可以卡住小型吸头的连接柄，也能固定直径在6mm以内的软管或线缆，卡扣的开合角度控制在35度，既保证了取放配件时的顺畅度，又不会因为开合角度过大导致配件在设备移动过程中意外脱落。夹体的壁厚做了差异化设计，环形抱箍部分的壁厚为2.2mm，保证安装后有足够的抱紧力不会沿手柄轴向滑动，上方卡扣位置的壁厚加厚到3mm，避免频繁开合导致的结构疲劳断裂。

　　设计过程中首先做了手柄曲面的逆向拟合，通过三维扫描获取戴森对应型号手柄的点云数据，重构出连续的曲面模型，保证夹体内侧和手柄表面的贴合度达到92%以上，避免安装后出现局部应力集中压坏手柄外壳的问题。抱箍的开合结构采用了单侧铰接、另一侧卡扣锁紧的方式，铰接位置的销轴直径为2.5mm，和夹体主体采用一体化设计，不需要额外加装金属销轴，适合3D打印一体成型制作，锁紧卡扣的配合量设计为0.3mm，安装时只需要稍微用力按压就能完成锁紧，拆卸时用指甲就能抠开卡扣，不需要借助额外工具。

　　从安装边界尺寸来看，这款夹体适配的手柄直径范围为38mm到40mm，环形抱箍的轴向宽度为18mm，安装后不会遮挡手柄上的按键或是电量指示灯，夹体整体向外的突出量为12mm，用户握持手柄的时候不会被夹体硌手，上方卡扣位置的有效夹持宽度为10mm，可以兼容市面上绝大多数戴森吸尘器的小型替换吸头连接柄。夹体的边缘全部做了R0.8mm的圆角处理，没有任何锋利的边缘，安装和使用过程中不会划伤用户的手部，也不会勾住衣物或是地毯纤维。

　　在结构强度校核阶段，针对夹体的受力场景做了有限元分析，当卡扣位置挂载100g重量的配件时，夹体的最大应力出现在铰接位置，应力值为12MPa，远低于常用3D打印PLA材料45MPa的屈服强度，即使是采用PETG材料打印，也能满足日常使用的强度需求，不会出现正常使用下的断裂问题。抱箍内侧还设计了三条深度0.2mm的环形防滑筋，安装后防滑筋和手柄表面轻微接触，进一步提升抱紧力，即使设备在移动过程中出现晃动，夹体也不会出现转动或是移位的情况。

　　考虑到用户可能会自行3D打印制作这款夹体，整个模型的设计没有添加支撑结构，所有悬空位置的角度都大于45度，打印时不需要额外添加支撑，打印完成后只需要简单去除打印毛刺就能直接安装使用，不需要做后续的打磨或是装配工序。夹体的重量控制在8g左右，安装在手柄上几乎不会增加额外的负重感，不会影响用户手持设备操作时的重心平衡，长时间握持清洁也不会因为夹体的存在增加手部负担。
