电动两轮车60V55Ah电池组防护上盖结构

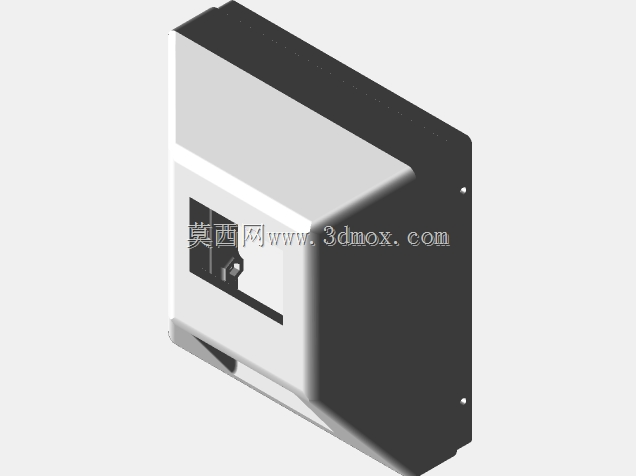

　　这款电池防护结构件主要适配轻越野类电动两轮车的动力锂电池组使用场景，针对非道路骑行过程中遇到的泥水飞溅、路面碎石冲击、轻度磕碰剐蹭等实际工况做了针对性的结构优化，整套结构包含上防护盖、BMS安装支架以及底部承托件三个核心部分，能够完整包覆60V55Ah规格的方形锂电池组，避免电芯直接暴露在外部环境中。从实际装车的使用需求出发，上盖的外侧做了大面的平整化处理，边缘位置预留了和车架电池舱位匹配的定位凸台，安装时可以直接嵌入车架预设的电池安装腔，不需要额外做定位治具辅助对位，四个边角的沉头孔位对应车架上的固定螺柱，装配后整个电池组和车架之间不会出现旷量，即使经过连续颠簸路面也不会出现结构件移位的问题。

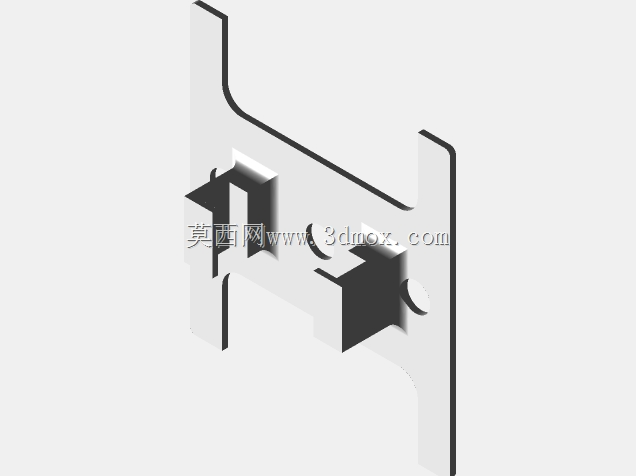

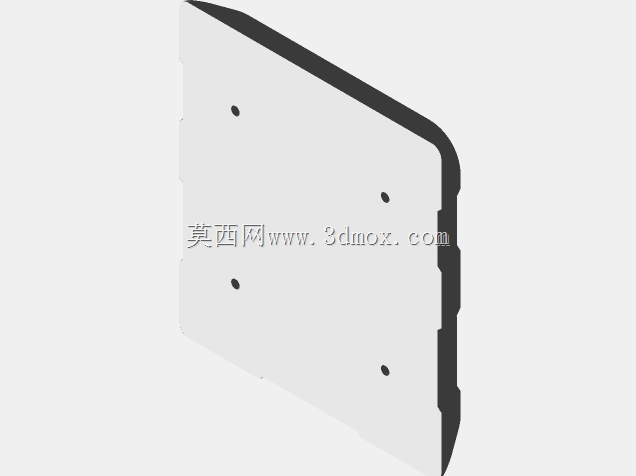

　　BMS支架的设计充分考虑了保护板的安装公差，支架上的卡扣位置做了0.2mm的让位间隙，既可以保证保护板卡入后不会出现松脱，也不会因为过盈量过大导致保护板元器件被挤压损伤，支架和上盖之间预留了3mm的走线空间，动力线、采样线可以顺着预设的走线槽排布，避免线束被挤压在结构件和电芯之间造成绝缘层破损。底部承托件的边缘做了一圈高度5mm的翻边结构，和上盖扣合后可以形成完整的密封腔体，翻边位置预留了密封胶条的安装槽，日常骑行遇到的路面积水、雨天飞溅的雨水不会渗入腔体内部接触电芯，承托件的底部做了网格状的加强筋，在不增加整体壁厚的前提下提升了底部的抗冲击能力，即使车辆倾倒时电池位置先接触地面，冲击力也会通过加强筋分散到整个承托面，不会出现局部开裂导致电芯受损的问题。

　　整套结构的壁厚设计适配FDM3D打印的工艺特性，最小壁厚控制在2mm以上，打印过程中不需要添加支撑结构就可以完成成型，打印完成后只需要简单去除毛边就可以直接装配使用，不需要做后续的机加工处理。结构的安装边界完全匹配对应车型的原厂电池舱尺寸，替换原厂电池盖时不需要对车架做任何改装，直接沿用原厂的固定螺丝就可以完成装配，对于自行扩容电池组的用户来说，这套结构可以直接包覆扩容后的电芯组，不需要重新定制电池舱的固定结构。上盖表面的凹槽结构除了做品牌标识的预留位之外，还可以增加手部抓取的摩擦力，用户提拿电池组时不需要额外加装提手，直接扣住凹槽位置就可以平稳取出电池。

　　BMS支架上还预留了霍尔传感器、温度探头的固定位，用户可以根据自己的使用需求加装电池温度监测、电流检测的元器件，不需要额外在结构上打孔固定。整套结构的棱角位置都做了R2以上的圆角处理，一方面可以避免3D打印过程中出现应力集中导致的边角翘曲，另一方面装配过程中也不会划伤操作人员的手部，同时圆角过渡的结构在遇到冲击时可以更好的分散应力，避免直角位置出现开裂。考虑到电池组充放电过程中的散热需求，上盖和底部承托件上都预留了错落排布的通风槽，空气可以顺着通风槽在腔体内部形成对流，带走电芯工作过程中产生的热量，通风槽的宽度控制在3mm以内，既可以保证空气流通，也可以避免外部的碎石、杂物直接进入腔体内部接触电芯。
