插装式230V定时插座结构设计

　　这款插装式定时控制装置，核心面向民用及小型商用230V交流用电场景，可直接对接标准墙装插座取电，无需额外布线改造，适配多数常规小功率用电负载的通断管控需求。日常使用中，用户可通过顶部的旋转调节结构设定通断时长，实现对连接设备的24小时周期用电管控，比如家用场景下控制热水器、充电器、小功率加热设备的供电时长，避免设备长时间空载通电带来的能耗浪费与安全隐患，商用场景下也可适配展示设备、小型照明回路的定时启停，无需人工反复操作开关。

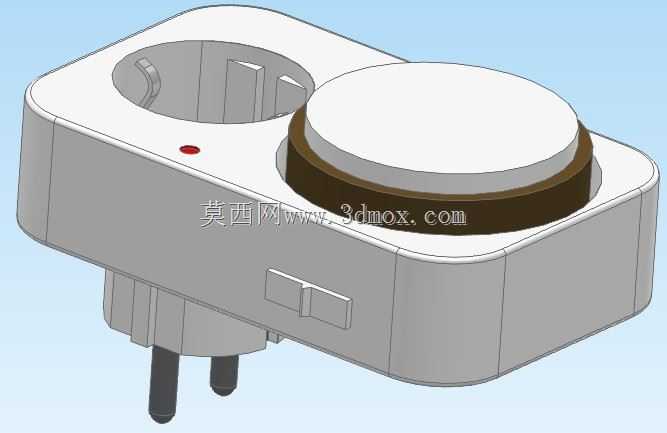

　　从结构设计逻辑来看，整体采用一体化插脚集成布局，背部直接伸出欧标两插插脚，插脚与壳体内部的导电铜片采用压接加卡扣限位的固定方式，避免频繁插拔导致的插脚松动移位，壳体侧面设置的两个小凸块为手动解锁按键，可在定时状态下临时切换手动通断模式，适配临时调整用电时长的需求。壳体正面预留的红色指示灯为通电状态提示，当装置处于供电输出状态时指示灯点亮，用户无需凑近查看调节刻度，远距离即可判断当前供电状态，降低误判概率。

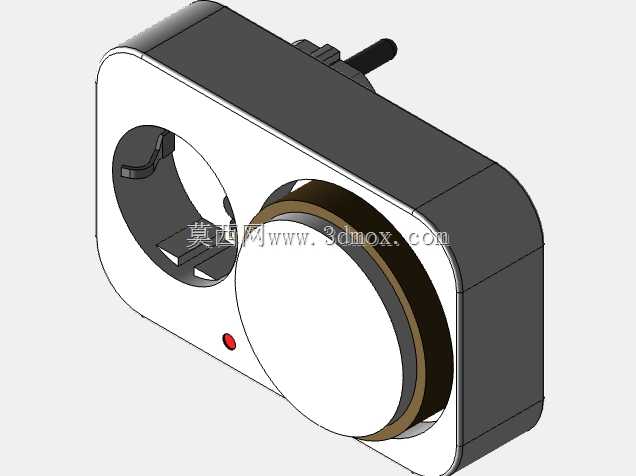

　　顶部的圆形调节旋钮做了阶梯式限位结构，旋钮外圈的深色环为防滑握持区，表面做细微磨砂处理，旋转时带有清晰的档位顿挫感，每一档位对应固定的时间间隔，避免旋转调节时出现刻度偏移。旋钮下方的壳体内部预留了定时机芯的安装腔室，机芯与导电回路之间设置绝缘隔离挡板，将强电导电区域与机械调节结构完全分隔，避免机构磨损产生的碎屑落入导电区引发短路风险。装置左侧预留的圆形凹腔为扩展输出插座，可兼容同规格的230V插头接入，实现单墙插扩展出一路定时可控输出、一路常通输出的使用效果，不用额外占用墙插位置，满足多设备同时取电的需求。

　　安装边界方面，整体壳体采用圆角矩形轮廓，所有边角均做R3以上的圆角处理，避免安装插拔时划伤手部，壳体厚度控制在常规墙插凸出墙面的尺寸范围内，安装后不会过度凸出墙面影响周边物品摆放，插脚的伸出长度符合标准插座的啮合深度要求，插入后插脚与插座铜片的接触长度满足载流要求，不会出现接触不良打火的问题。内部导电铜片选用锡磷青铜材质，具备良好的弹性与耐磨性，反复插拔后仍能保持足够的接触压力，降低接触电阻过大导致的发热风险。壳体材质选用阻燃ABS材料，满足低压电器相关的阻燃等级要求，即使内部出现异常发热，壳体也不会出现明火蔓延的情况。

　　在结构细节处理上，上下壳体的合模缝设置在壳体侧面居中位置，采用卡扣加超声波焊接的固定方式，装配后合模缝间隙控制在0.1mm以内，既可以避免日常使用中灰尘、水汽进入壳体内部，也能防止非专业用户随意拆解装置触碰内部强电部件。调节旋钮与壳体上盖的配合间隙控制在0.2mm，既保证旋钮旋转顺畅无卡滞，也不会出现间隙过大歪斜的情况，旋钮的旋转角度限位通过壳体内部的凸筋与旋钮底部的挡块配合实现，避免用户过度旋转损坏内部定时机芯。指示灯位置做了导光结构设计，指示灯焊接在内部PCB板上，通过壳体上的透明导光柱将光线导出，导光柱与壳体表面齐平，不会积灰影响指示效果，同时导光柱与壳体之间做密封处理，避免水汽从指示灯位置渗入内部。

　　从实际使用的可靠性角度出发，内部定时机芯的齿轮组采用低磨损的POM材质，长期旋转使用的磨损量极小，可满足上万次的定时调节操作需求，导电回路的连接点均采用铆接工艺，避免焊接点长期使用出现虚焊脱落的问题。装置的整体重量控制在合理范围内，插入墙插后不会因为自重过大导致插座受力变形，也不会因为重量偏载出现插头歪斜松动的情况。针对不同使用场景的适配性，该装置的定时调节范围覆盖24小时全周期，最小调节档位满足短时间定时断电的需求，最长档位可实现全天循环定时，适配不同用电设备的管控需求，不管是短时间的充电管控，还是固定时段的设备启停，都能通过旋钮调节完成设置，操作逻辑简单直观，无需复杂的按键组合设置，普通用户无需阅读说明书即可快速上手操作。
