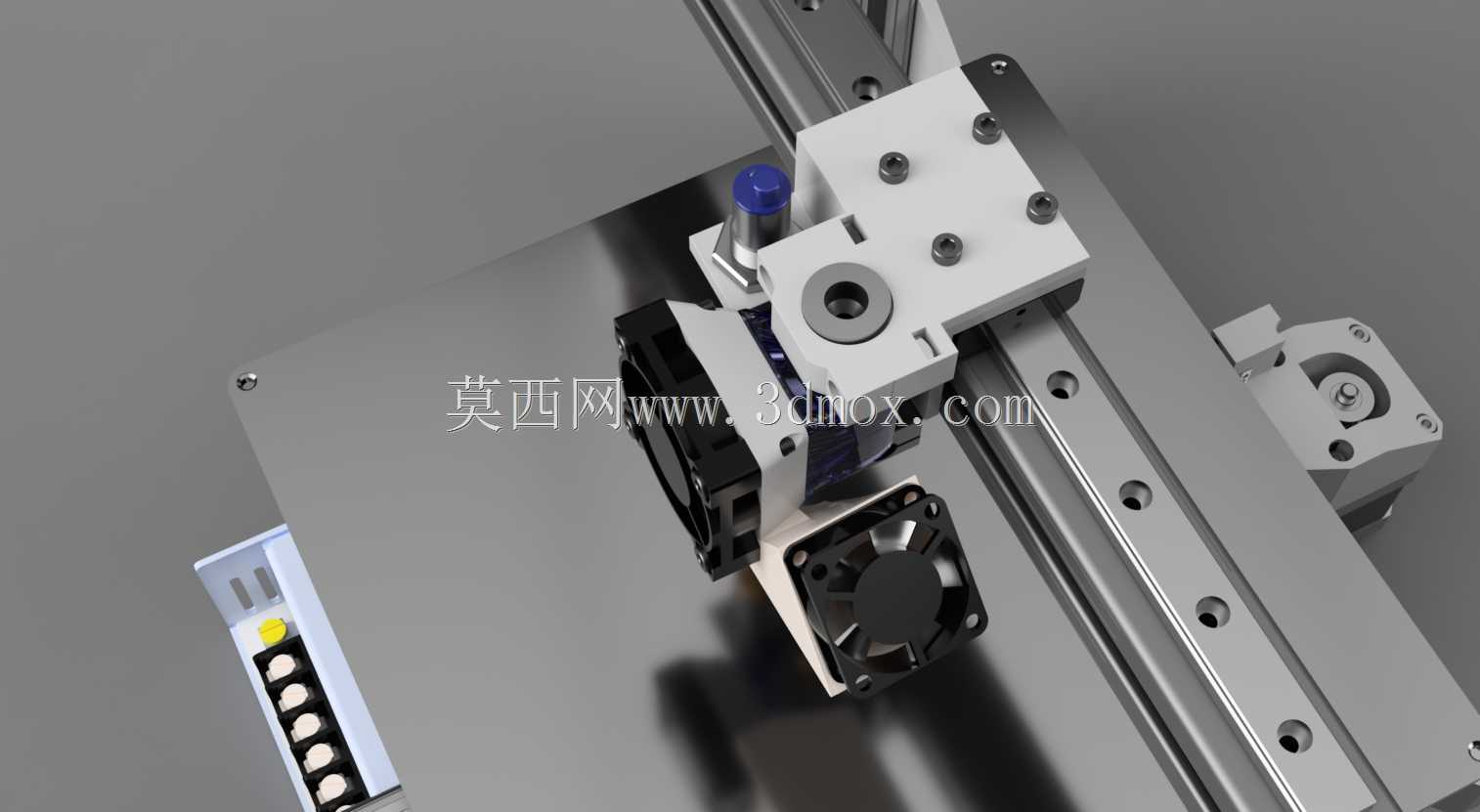

适配MGN12导轨的3D打印热端集成组件

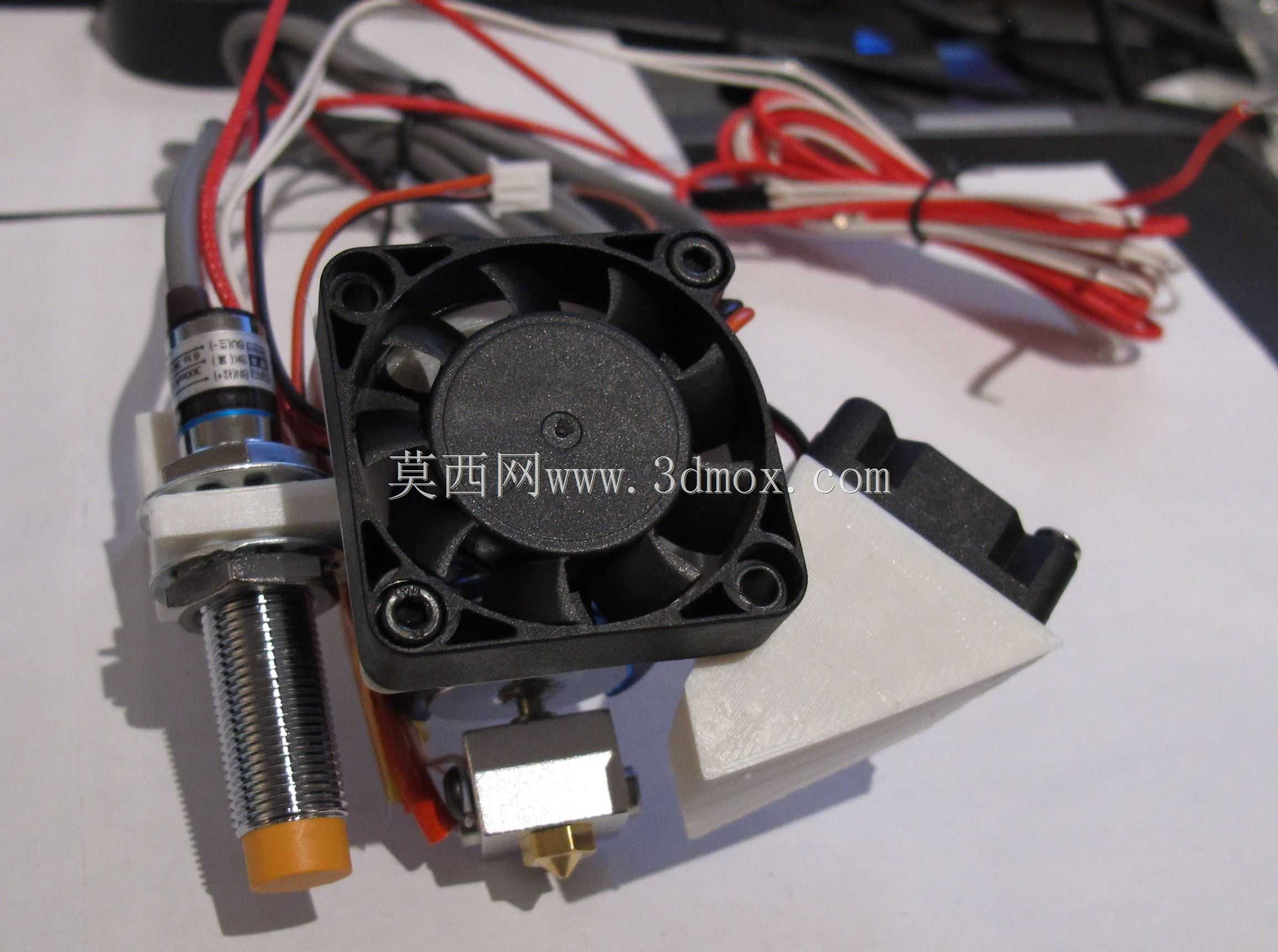

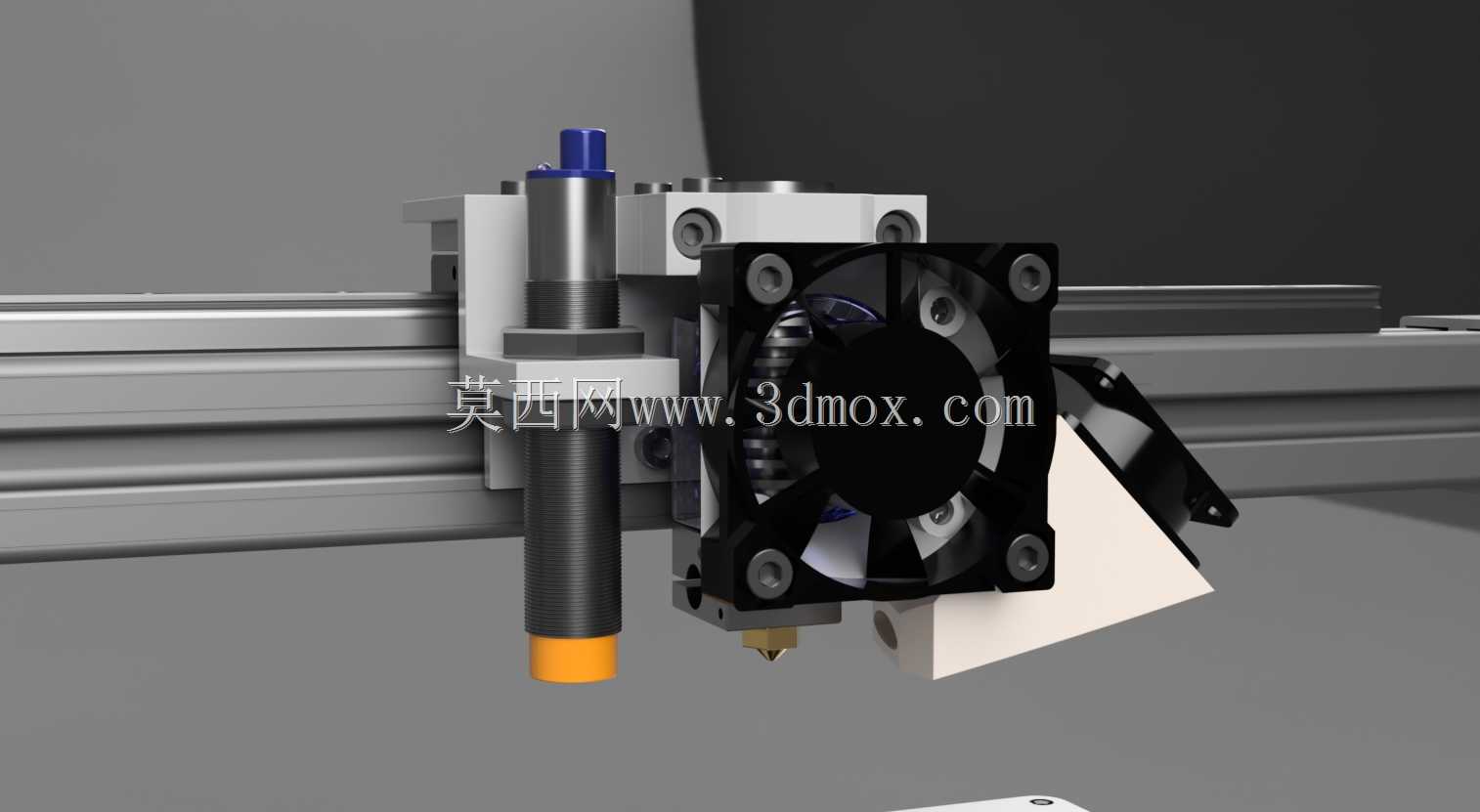

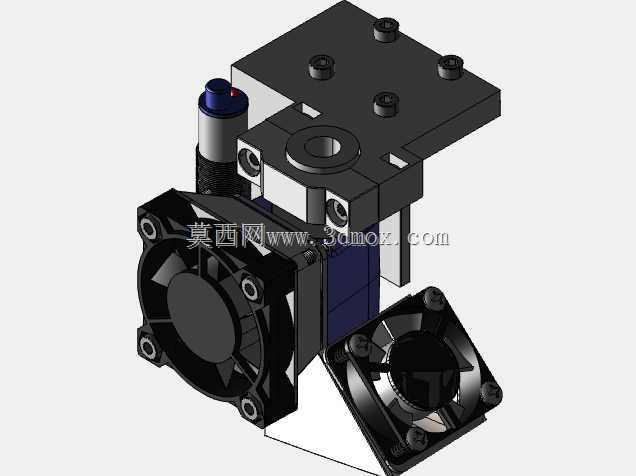

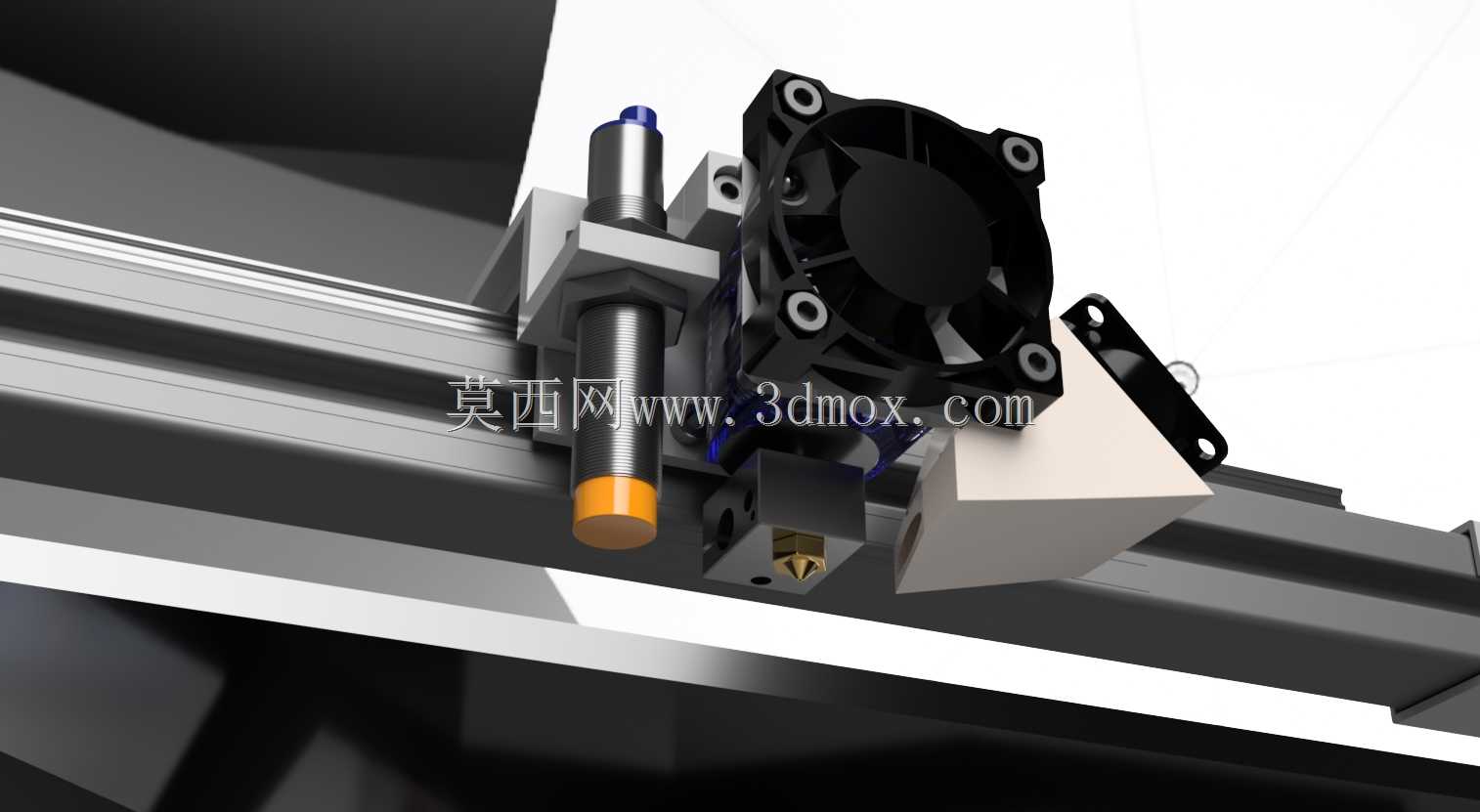

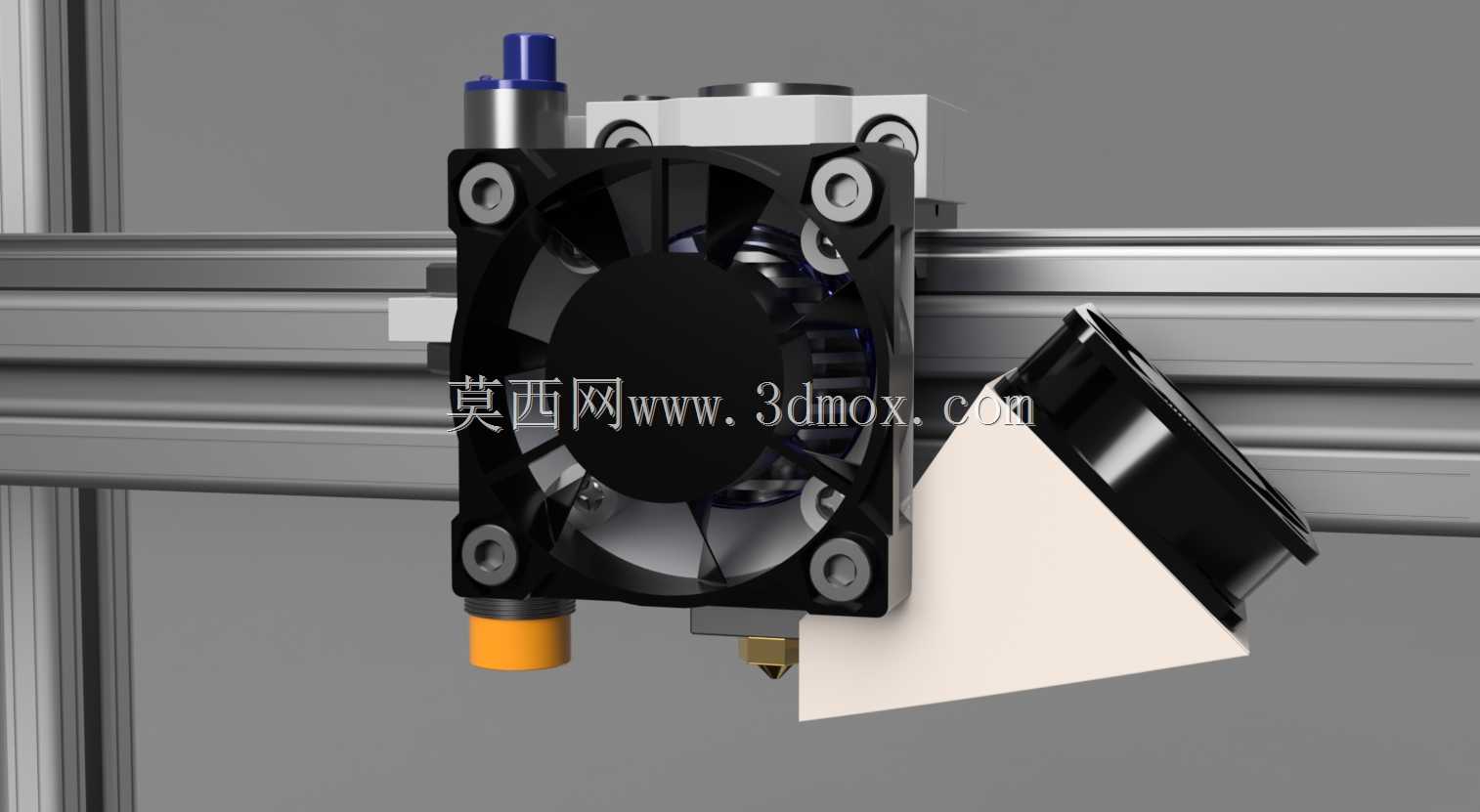

　　这套组件在设计之初就把E3D V6系列热台以及同安装尺寸的兼容热端作为核心适配对象，将感应式接近传感器、热端冷却风道、导轨安装座做了一体化的结构整合，省去了零散安装时的多零件配装步骤，也从结构上避免了多零件拼接带来的累积公差。从安装边界来看，组件的导轨适配端完全匹配MGN12系列线性滑块的安装孔位，配套400mm行程的MGN12导轨使用时，不需要对现有打印机的X轴横梁做额外打孔改造，直接通过标准紧固件就能完成滑块与组件安装座的锁紧，安装座上预留的热端固定孔严格对齐E3D V6热端的安装基准，能保证喷嘴中心与导轨运动方向的垂直度控制在0.02mm以内，避免高速运动时喷嘴出现甩动带来的层厚误差。在桌面级FDM 3D打印设备的迭代优化过程中，X轴运动端的热端集成结构直接决定打印成型精度、长时间作业稳定性以及耗材适配范围，这套适配MGN12线性导轨的热端集成组件，正是针对现有悬臂式或CoreXY结构打印机的热端安装痛点做的定向结构优化。日常打印作业里，不少DIY机型或者入门级商用机型会采用热端、散热风扇、限位传感器零散安装的方案，不仅安装时需要反复调整同轴度，长时间高速往复运动下还容易出现部件松动、散热风道偏移、限位触发位置漂移的问题，直接引发堵头、层纹错位、打印件翘边甚至撞坏喷嘴的故障。

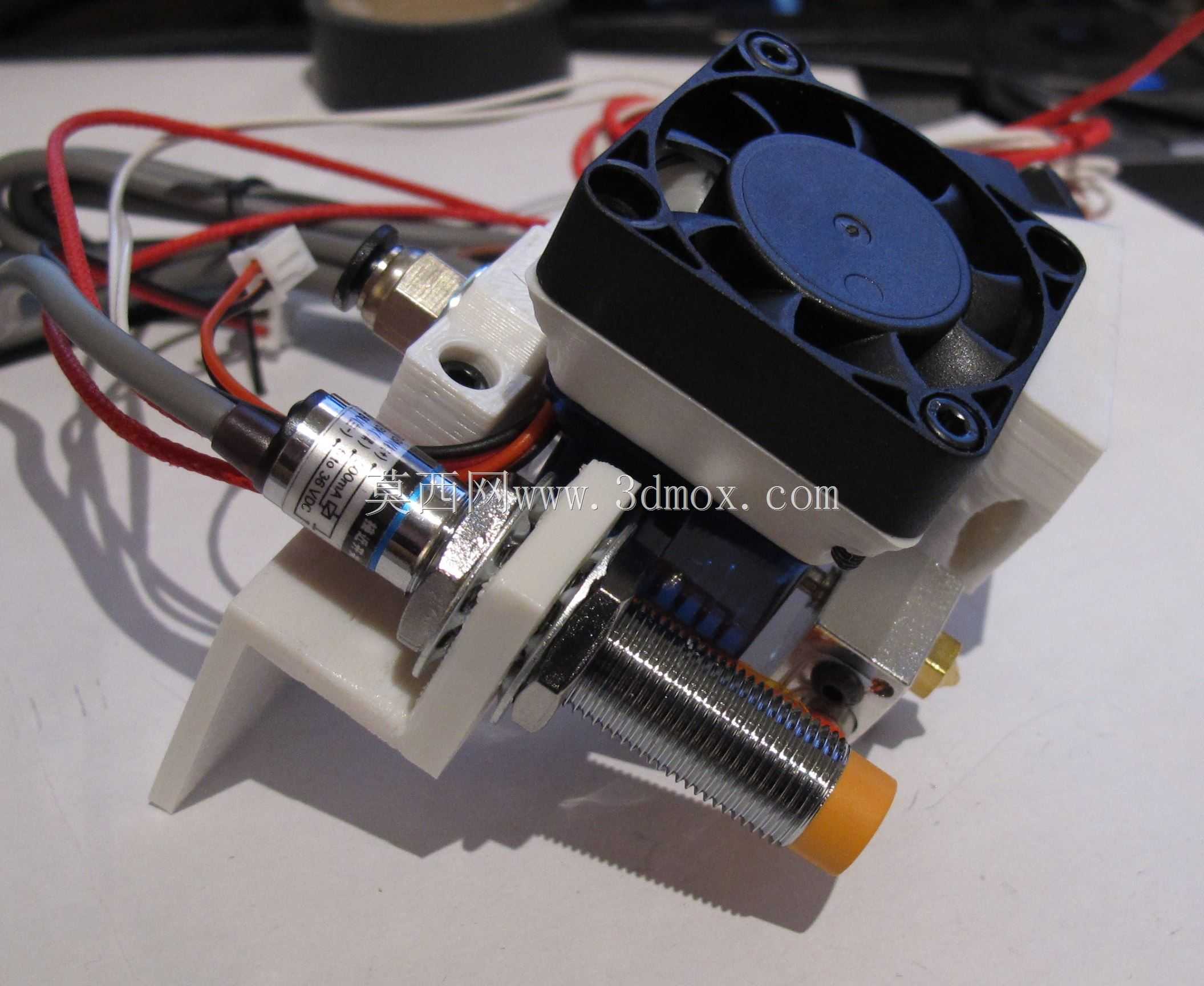

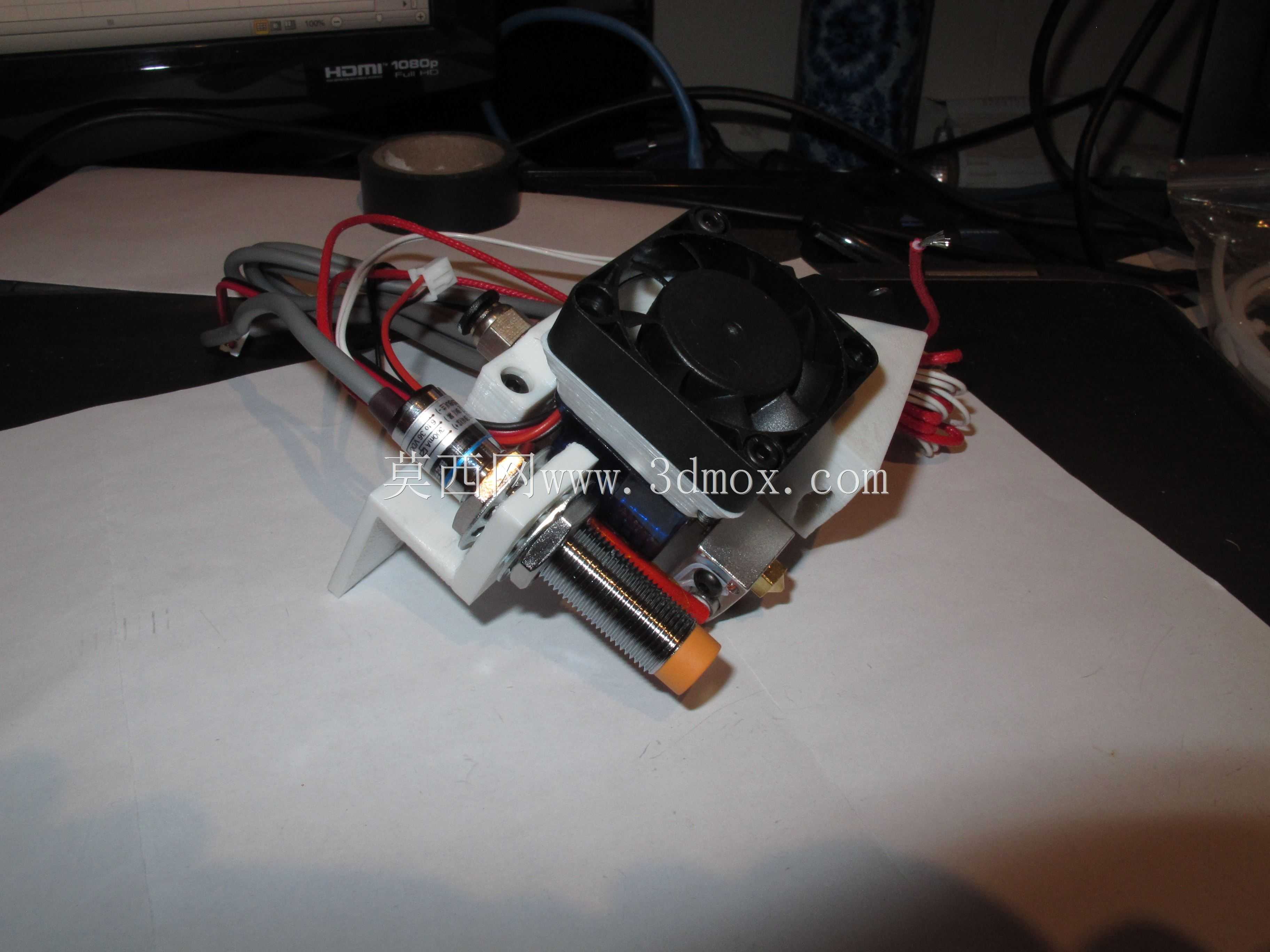

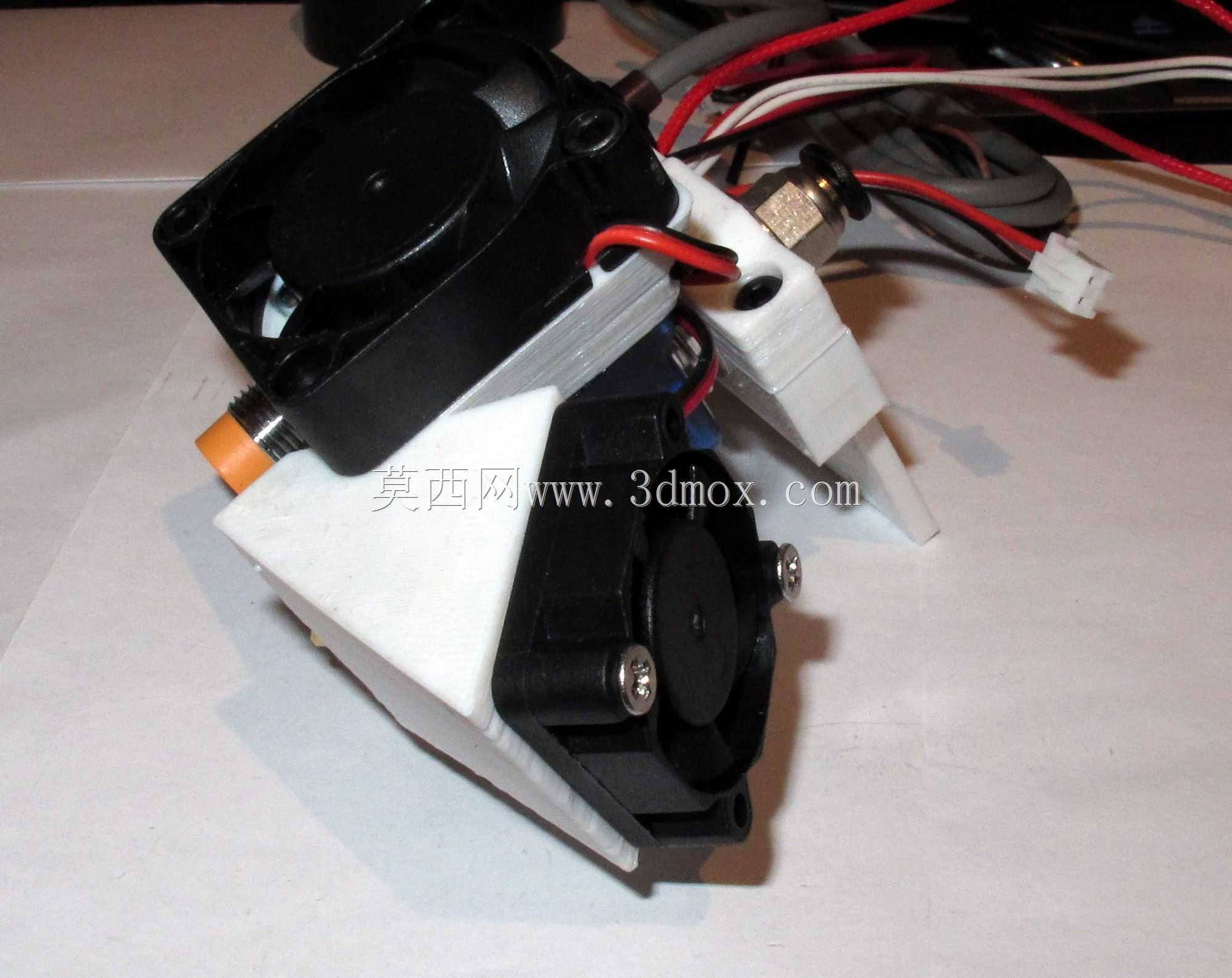

　　传感器的安装位置做了专门的避让设计，选用的4mm管径电感式接近传感器安装位与热端喷嘴保持了安全的热辐射距离，既不会因为热端持续高温影响传感器的触发精度，也能保证触发片经过时的响应距离稳定在1mm的有效区间内，避免出现限位漏触或者提前触发导致的打印行程不足问题。冷却部分的结构设计没有采用常见的独立风扇卡扣式安装，而是将散热风道与安装座做了一体化成型设计，轴流风扇直接固定在安装座的预留孔位上，风道出口精准对准热端的散热鳍片区域，能保证持续作业时散热鳍片的温度稳定在室温区间，避免热量向上传导导致送丝段耗材提前软化引发的堵头故障；同时风道侧面预留了可选装的模型冷却风扇接口，用户可以根据打印耗材的需求加装侧吹风扇，不需要额外设计打印固定支架。

　　实际应用场景中，这套组件既可以用于新机组装时的X轴端部件选型，也可以用于老款打印机的热端升级改造，尤其是针对采用MGN12线性导轨作为X轴运动导向的CoreXY结构、悬臂结构打印机，替换原有零散安装的热端结构后，能有效降低X轴运动端的整体重量，减少高速往复运动时的惯性冲击，提升长行程打印时的运动稳定性。结构设计上充分考虑了日常维护的便捷性，热端的拆装不需要拆解整个安装座，只需要松开侧面的锁紧螺丝就能完成热端的更换或者喷嘴清理，传感器的位置也预留了微调滑槽，更换不同长度的喷嘴时只需要松动传感器固定螺丝调整触发高度即可，不需要重新打印适配支架。

　　组件的所有安装孔位都做了沉头设计，紧固件安装后不会突出安装面，避免运动过程中与打印机的其他结构件发生干涉，走线槽也集成在安装座的侧面，热端加热线、热敏电阻线、传感器线、风扇线都可以顺着走线槽整理固定，避免运动过程中线缆拖拽影响运动精度或者被运动部件剐蹭破损。在长时间连续打印的工况下，一体化的结构相比零散拼接的结构能更好地抵抗运动带来的振动，不会出现风扇松动、传感器移位的问题，散热风道的定向设计也能避免气流乱流影响喷嘴温度的稳定性，保证不同耗材打印时的温度控制精度，无论是打印PLA这类低温耗材还是ABS、PETG这类需要更高温度的耗材，都能保持稳定的熔融挤出状态。
