带移动脚轮的液压升降支撑装置

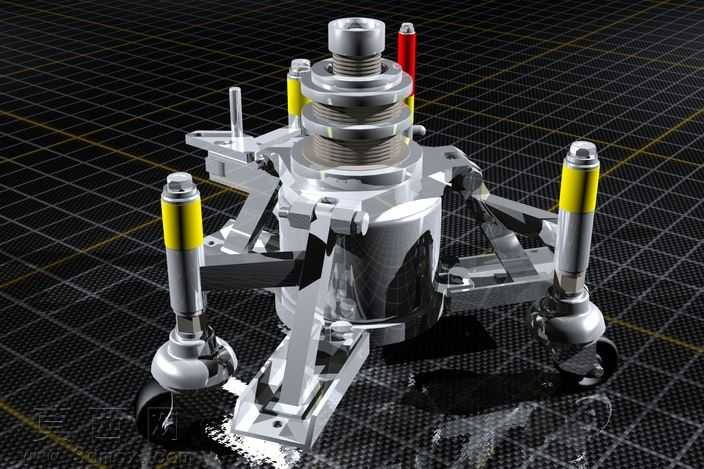

本作品为液压升降支撑装置的三维建模成果，建模阶段以液压顶升的功能逻辑为核心，先完成核心顶升缸体的基准建模，通过旋转特征构建缸体的多层阶梯柱体结构，精准还原缸体外壁的安装凸台、密封槽位等细节，保证各段柱体的同轴度公差符合机械设计规范。随后完成周边支撑支腿的建模，每根支腿采用拉伸与放样结合的方式构建金属臂体，匹配铰接点位的装配约束，还原支腿可随顶升行程同步展开的运动逻辑，支腿末端集成万向脚轮结构，分别建模轮架、滚轮、连接轴等零件，还原脚轮可灵活转向的结构特征。装置上的黄黑警示标识部件采用独立实体建模，通过分割面赋予差异化材质，顶部的红色操作杆件同样单独建模，还原其与主缸体的装配位置关系。材质渲染阶段，主体金属结构赋予抛光镀铬金属材质，调整反射粗糙度参数模拟金属加工后的亮面质感，黄黑部件分别赋予高饱和度的哑光工程塑料材质，红色操作杆赋予哑光烤漆材质，脚轮的滚轮部分赋予黑色橡胶材质，还原橡胶的微粗糙漫反射质感。场景搭建采用带网格线的深色地面，添加多盏区域光模拟工业渲染的布光逻辑，通过光线追踪计算金属表面的反射与阴影，突出装置的结构层次感与金属质感。设计思路上，该装置兼顾顶升作业的稳定性与场地移动的灵活性，多支腿展开结构可在顶升时分散承重，避免侧翻风险，脚轮设计可在非顶升状态下轻松推移设备，适配车间内多工位的顶升作业需求，建模过程中所有铰接位置均预留合理的装配间隙，还原真实机械结构的装配可行性，各零件的壁厚、加强筋结构均参考通用液压设备的设计标准，保证模型具备工程参考价值。
