液压系统核心组件精细化爆炸结构设计

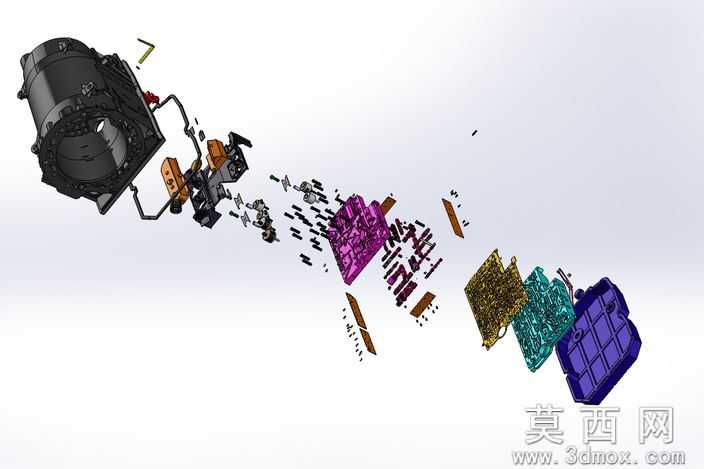

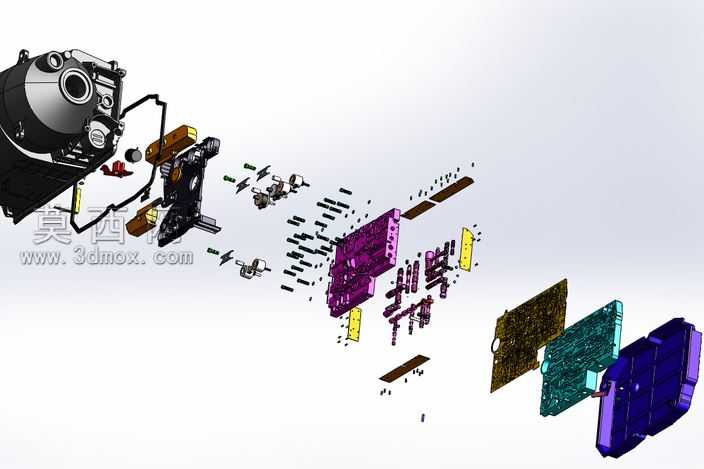

本作品为液压系统核心功能单元的精细化三维建模成果，采用爆炸视图的呈现形式完整展现整套组件的装配逻辑与内部构造，建模过程严格遵循液压元件的实际尺寸比例与装配公差要求，对每一个细小零件都做了独立的参数化建模处理，从端部的动力连接阀体、油路传输管路，到中层的控制电路板、密封垫片、紧固件，再到末端的功能阀块、端盖结构，所有零件的几何特征都得到了精准还原，没有遗漏任何细微的卡扣、定位孔、走线槽结构。在材质渲染环节，针对不同零件的实际材质属性做了差异化的材质参数调试：金属阀体部分采用高反光的金属材质，添加了细微的磨砂纹理与使用痕迹质感，还原铸铝与钢制零件的真实表面状态；密封胶圈、绝缘垫片类零件采用哑光橡胶材质，调整了合适的粗糙度与漫反射参数，区分出橡胶与金属的视觉差异；电路板部分还原了基板的玻纤质感、焊盘的金属光泽与电子元件的不同色彩，让不同材质的零件在视图中具备清晰的辨识度。结构设计上，完整梳理了整套液压组件的装配层级关系，爆炸视图的拆分距离经过合理调整，既能够清晰展示每一个零件的独立形态，又能通过对齐的装配基准线直观体现零件间的装配对应关系，清晰呈现出油路的走向、紧固件的连接位置、密封件的安装点位，完整还原液压单元从动力输入、油路控制到压力输出的完整功能逻辑。设计过程中优先考虑了装配的合理性，所有零件的定位结构、连接方式都符合液压元件的实际设计规范，不存在干涉、错位的结构问题，既可以作为液压结构设计的参考案例，也能够用于装配教学、结构演示场景，通过拆解式的呈现方式，让观看者能够快速理解复杂液压组件的内部构成与装配逻辑，降低复杂液压结构的理解门槛。
