液压系统柱塞零件三维结构设计

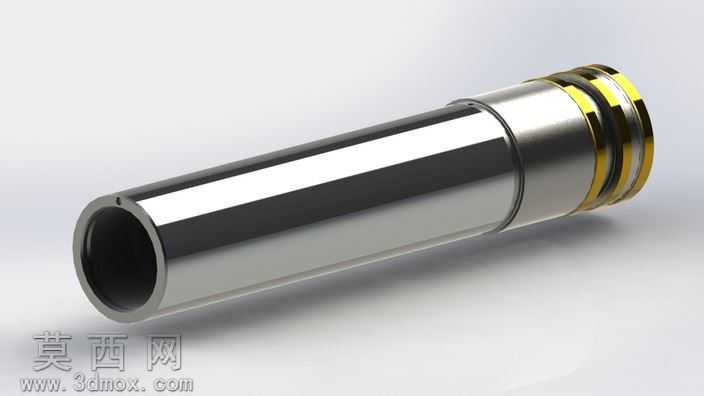

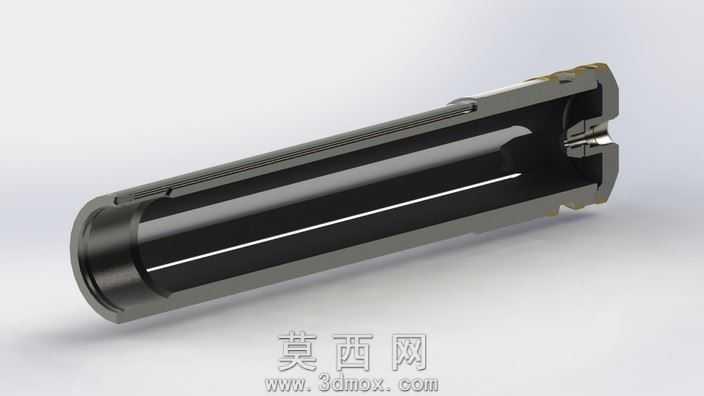

本作品为液压系统核心传动柱塞零件的三维建模设计成果，建模过程严格遵循液压元件的设计规范与精度要求，首先通过草图绘制确定柱塞的整体轴向尺寸比例，精准定位柱塞的空心内孔直径、外圆主体直径、端部密封槽的位置与宽度尺寸，保证各段轴径的同轴度公差符合液压元件的装配要求。建模阶段采用旋转凸台特征生成柱塞的主体基体，针对端部的多道密封环槽，采用切除拉伸特征逐一加工，精准控制槽深与槽宽尺寸，确保后续密封件安装后能够实现可靠的高压密封效果，避免液压油泄漏问题。材质设计上，主体部分赋予镀铬金属材质，模拟柱塞表面高频淬火后镀铬的工艺效果，还原金属表面高反光、高平整度的质感，端部密封槽区域搭配金色金属环材质，区分密封定位结构与主体结构，提升模型的辨识度与真实感。渲染阶段采用工作室柔光环境，通过多角度光源设置突出柱塞外圆表面的高光反射效果，清晰展现柱面的加工精度与光滑质感，同时通过阴影调整强化零件的立体感，让空心内孔的深度、端部环槽的层次结构都能够清晰呈现。结构设计上充分考虑柱塞在液压缸内的往复运动工况，主体外圆设计为高精度光滑圆柱面，保证运动过程中的导向精度与摩擦阻力控制，端部的多道环槽用于安装密封圈与导向环，既能够隔离高压腔与低压腔，又能够避免柱塞运动过程中出现偏磨问题，空心内孔的设计在保证零件结构强度的前提下有效降低零件自重，减少往复运动的惯性冲击，适配高速往复运动的液压工况。整体建模过程严格遵循机械设计的尺寸公差要求，所有特征参数均可直接导出用于工程图绘制与生产加工参考，模型结构完整无缺失特征，各部分结构衔接自然，能够直观展现液压柱塞的典型结构特点与设计逻辑。
