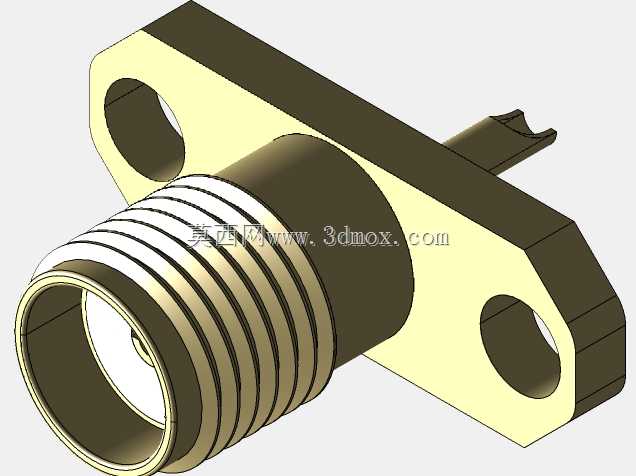

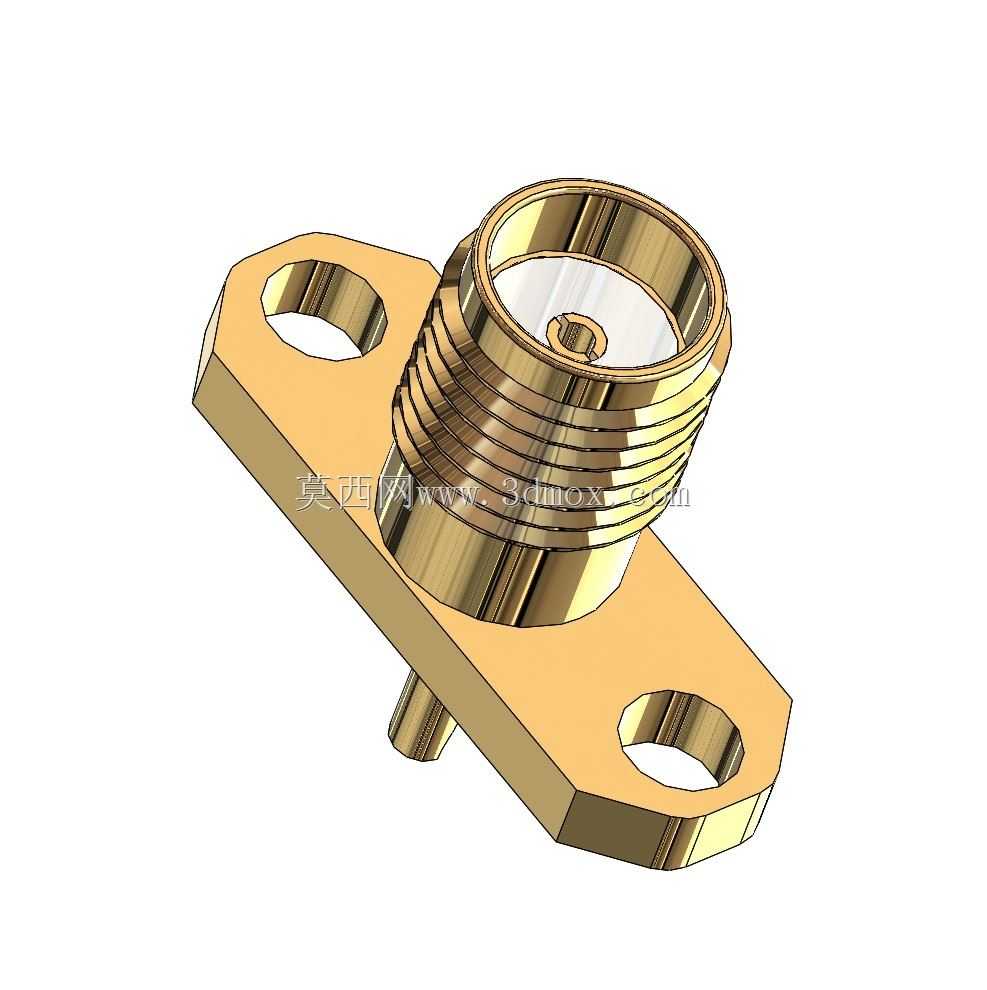

带安装法兰2H规格SMA母头射频插座

　　在射频通讯、测试测量、微波设备的信号传输链路里，板端或面板端的射频连接可靠性，直接决定了整条链路的驻波比表现与信号损耗水平，这款带菱形安装法兰的SMA母座，就是针对面板固定场景设计的同轴连接部件。日常做射频模块集成、机箱面板接口布局时，经常会遇到需要把射频接口固定在金属面板、PCB板边缘的需求，普通直插式SMA座没有固定结构，插拔时容易受力偏移导致内导体接触不良，而这款带两个安装孔的法兰结构，刚好能通过两颗M2.5规格的螺丝把座体牢牢锁在安装面上，哪怕频繁插拔测试线缆，也不会出现座体松动、内导体错位的问题。

　　从结构设计逻辑来看，这款SMA母座完全遵循SMA接口的标准规范，外导体采用黄铜镀金工艺，既保证了高频下的导电性能，也能提升接触面的抗腐蚀能力，避免长期使用后氧化导致接触电阻升高；中间的绝缘介质采用聚四氟乙烯材质，介电常数稳定，在DC到18GHz的常用工作频段内都能保持均匀的阻抗特性，不会出现阻抗突变导致的信号反射。内导体采用铍铜镀金材质，弹性接触结构能和公头内导体形成稳定的面接触，插拔寿命能满足常规工业设备上千次的使用需求。

　　安装边界上，这款座体的法兰为菱形切边结构，两个安装孔的中心距为12.7mm，适配厚度0.8mm到2mm的面板安装，安装时只需要在面板上开一个直径6.5mm的过孔让座体主体穿过，再在对应安装孔位置打两个直径2.7mm的过孔即可完成固定，不需要额外做沉台或者复杂的避让结构，对于机箱面板加工来说非常友好。尾部的焊接引脚直径1.2mm，既可以直接焊接在PCB板的信号焊盘上做板端连接，也可以适配半刚性电缆、RG316等柔性射频电缆做线端转接头使用，引脚长度预留了3mm的焊接余量，手工焊接或者波峰焊都能有足够的吃锡空间，不会出现虚焊、连焊的问题。

　　实际选型应用中，这类带法兰的SMA母座常被用在频谱分析仪、信号发生器等测试仪器的面板接口上，也大量应用在无线通讯基站、射频功放模块、GPS导航天线的接口端，相比螺纹锁紧的穿墙式SMA座，这款两孔法兰的安装方式更节省面板空间，在布局密集的小型化射频设备里，能有效减少相邻接口之间的安装干涉。设计建模时，需要重点关注内导体与外导体的同轴度公差，必须控制在0.02mm以内，否则会导致接口插合时出现偏心，不仅插拔手感卡顿，还会大幅提升高频段的信号驻波；另外法兰安装面与座体轴线的垂直度也要严格控制，否则锁螺丝后会出现座体倾斜，导致公头插合不到位，信号屏蔽性能下降。

　　从使用场景的适配性来看，这款2H支架规格的SMA母座，既可以满足民用通讯设备的成本控制需求，镀金层厚度满足工业级设备的环境适应性要求，在-40℃到85℃的工作温度范围内，结构尺寸不会出现明显形变，绝缘介质的性能也能保持稳定，不会因为高低温循环出现开裂、介电常数漂移的问题。做三维建模时，除了要还原外部的法兰、螺纹、安装孔结构，还要准确还原内部介质、内导体的尺寸关系，尤其是接口内部的配合尺寸，必须和标准SMA公头的尺寸形成公差配合，既不能过松导致接触不良，也不能过紧导致插拔力过大损伤接口。
