做消费电子、小型工控板卡电源输入端口设计的工程师,大概率都接触过这类仅供电的USB C接口,它和全功能Type-C接口的设计逻辑完全不同,从一开始就砍掉了数据传输相关的引脚通路,只保留VBUS供电、GND接地以及必要的CC配置引脚,专门用来给设备做直流电源输入,不用兼顾高速信号传输的阻抗匹配、信号屏蔽等复杂要求,结构设计上更偏向供电可靠性与安装便捷性。
从实际应用场景来看,这类接口广泛用在小型便携设备的板载供电端,比如迷你路由器、小型开发板、便携充电外设、低功耗工控传感模块上,替代传统的DC圆头电源座,借助USB-C接口的普及度,用户不用额外携带专用电源适配器,用普通的手机充电线、PD充电器就能完成设备供电,大幅降低终端用户的配件使用成本。和带数据功能的Type-C母座相比,仅供电版本的结构做了针对性简化,内部胶芯只排布供电相关的接触端子,没有高速差分信号对的走线空间,胶芯的注塑结构更厚实,抗插拔冲击的能力更强,不会因为频繁插拔导致信号端子变形失效。

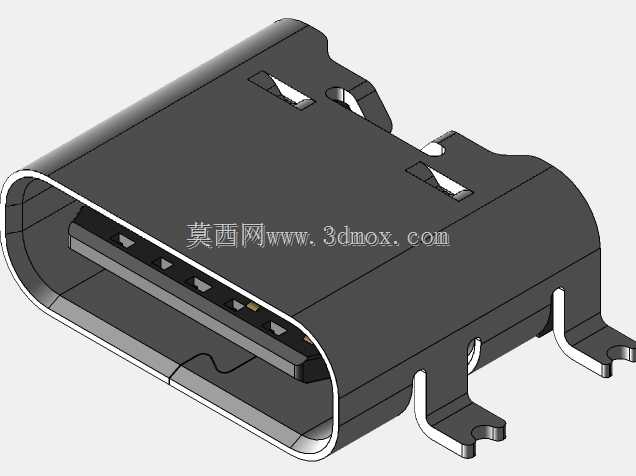

设计这类接口的时候,首先要考虑的是板端安装的边界约束,这款沉板贴片式的结构,安装时需要在PCB上对应位置开出匹配的沉槽,让接口主体嵌入PCB板面一部分,降低整体装配后的整机高度,适配超薄外壳的设备设计需求。两侧的固定焊脚是结构受力的核心,焊盘设计要比普通信号引脚的焊盘加宽20%以上,过回流焊的时候能形成足够的焊接强度,承受用户插拔线材时的侧向推力,不会出现焊盘脱落、接口被推歪的问题。接口的金属外壳采用卷边包胶结构,外壳上的弹性卡爪在插入公头的时候能和公头外壳形成可靠的接触,一方面提供插拔时的卡扣阻尼感,避免线材轻微拉扯就脱落,另一方面金属外壳整体接地,能屏蔽外界的电磁干扰,避免供电线路上耦合杂波影响后端电路的稳定性。
从尺寸边界来看,这款接口的外露插接深度符合USB-IF标准里Type-C母座的通用插接尺寸,能兼容市面上所有标准Type-C公头的插入深度,不会出现公头插不到位导致接触不良的问题。接口尾部的贴片引脚排布间距做了加宽处理,比全功能Type-C的引脚间距更大,PCB布线的时候不用做特别精细的线宽控制,普通的板厂加工工艺就能满足生产要求,降低PCB制造成本。内部的供电接触端子采用高弹性铜合金材质,表面做镀金处理,反复插拔上千次也不会出现接触电阻变大、端子氧化的问题,保证长期供电的稳定性,大电流通过的时候不会因为接触电阻过大产生异常发热。
在结构细节上,接口内部的胶芯做了防反插的导向斜面,用户插线的时候不用刻意辨别方向,正反都能顺利插入,避免蛮力插反导致胶芯破裂、端子弯折。金属外壳上的定位柱在装配的时候能先卡入PCB上对应的定位孔,完成SMT贴片前的预固定,过回流焊的时候不会因为传送带震动、锡膏张力导致接口偏移,保证贴片位置精度。和传统的Micro USB供电接口相比,这类USB-C仅供电插座的耐受电流更大,能支持最高5A的电流传输,满足PD快充协议下的大功率供电需求,不用在接口位置额外增加大电流补强结构,就能给后端的电池组、功率电路提供足够的电力输入。
做整机结构设计的时候,要注意接口前端和外壳开孔的配合间隙,单边预留0.1mm的装配公差,避免外壳尺寸偏差导致接口被顶住,出现公头插不到底的情况。接口上方的外壳壁厚不要超过1mm,保证公头插入的时候有足够的空间,不会和外壳产生干涉。另外在PCB布局的时候,接口的供电引脚走线要做加宽处理,根据实际通过的电流大小计算线宽,大电流场景下可以在走线位置露铜加锡,提升载流能力,CC引脚要预留配置电阻的焊盘位置,根据设备的供电需求配置对应的Rd/Ra电阻,让充电器能正确识别设备的供电需求,输出匹配的电压电流。
