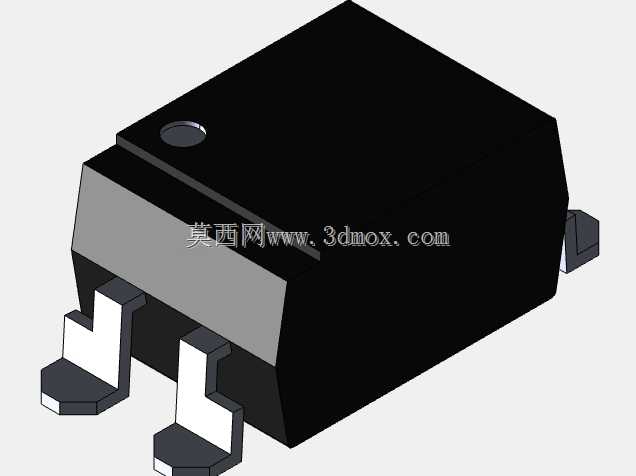

SMD-4/DIP-4鸥翼封装光耦三维结构

　　在PCB板级电路设计环节，元器件封装的三维模型精度直接决定了后续结构干涉检查、装配工艺验证的可靠性，这款SMD-4/DIP-4鸥翼封装结构，正是针对板载光耦合器类器件做的精准结构还原，适配以SHARP PC817为代表的通用四脚鸥翼光耦器件，覆盖消费电子、工业控制板卡、电源模块等多类场景的设计需求。

　　从实际应用场景来看，这类鸥翼封装的光耦器件大量应用在高低压隔离电路、信号采样回路、开关电源反馈链路中，既要满足SMT表面贴装工艺的焊接要求，也要兼顾部分通孔回流焊场景的适配性，因此模型在引脚结构的还原上做了针对性处理：鸥翼形引脚的弯折角度严格遵循行业通用封装规范，引脚末端的共面度控制在0.1mm公差范围内，匹配SMT产线的锡膏印刷、回流焊接工艺要求，避免设计阶段封装引脚与焊盘不匹配导致的虚焊、立碑等工艺问题。

　　设计思路上，模型没有做过度的细节冗余，而是聚焦结构设计与装配验证的核心需求：本体部分还原了器件的实际外形轮廓，顶部的极性标记点做了清晰的结构呈现，方便在PCB布局阶段快速识别器件安装方向，避免极性装反的设计失误；引脚部分的厚度、宽度、伸出长度均参考器件实际规格做了等比例还原，引脚与本体的衔接处做了真实的圆角过渡，没有生硬的直角拼接，更贴近实际器件的注塑成型结构特征。

　　从安装边界来看，模型的本体长宽高尺寸严格匹配通用DIP-4鸥翼封装的占位要求，横向引脚间距为标准2.54mm，纵向两排引脚的排距适配SMD-4封装的通用尺寸，在PCB布局时，模型的占位边界与封装丝印、焊盘位置完全对齐，结构工程师在做整机内部空间校核时，可以直接调用该模型检查器件与周边壳体、散热片、相邻高器件的安全距离，尤其是在紧凑型电源模块、高密度IO控制板的设计中，精准的三维模型可以提前规避装配阶段器件顶壳、引脚与周边结构件短路等问题。

　　不同于简化的二维封装符号，这个三维模型完整还原了器件的实际空间高度，在做板卡堆叠设计时，可以准确计算上下层板卡之间的安全间距，避免因器件高度估算不足导致的板卡装配挤压问题；引脚的鸥翼弯折形态也做了真实还原，在做焊盘设计优化时，可以参考引脚的实际接触面积调整焊盘的长宽尺寸，提升焊接可靠性。对于需要做整机热仿真的场景，模型的本体体积、表面积参数也与实际器件一致，可以直接导入仿真软件设置材料属性，提升热仿真结果的准确度。

　　在实际的设计流程中，这类通用封装的三维模型是PCB结构设计库的基础组成部分，不需要工程师针对每款同封装器件重复建模，直接调用即可完成布局阶段的空间校核，大幅提升设计效率；模型的本体侧面没有添加多余的丝印细节，保留了通用封装的适配性，不管是哪个品牌的同规格鸥翼四脚光耦，都可以使用该模型完成前期的结构设计验证，减少重复建模的工作量。同时模型的结构细节也兼顾了DFM可制造性检查的需求，引脚之间的最小间距、本体与引脚的相对位置都符合SMT产线的器件拾取、贴装工艺要求，在做DFM分析时可以直接识别器件的贴装可行性，提前发现设计中不符合工艺要求的布局问题。
