1P2T卧式滑动切换电子开关结构

　　这款卧式1P2T滑动开关的结构设计，核心围绕小空间电子设备的通路切换需求展开，在手持消费电子、小型工控板卡、便携检测仪器的板载电路中，这类开关承担着单刀双掷的通路切换功能，可实现两路信号或电源回路的手动选择，无需额外外接控制电路，依靠机械结构的位移就能完成触点的稳定导通与断开，是板载人机交互回路里最基础的可靠执行元件。从实际选型适配的角度看，这类开关的安装边界完全贴合常规PCB板的波峰焊工艺要求，侧插式的引脚排布预留了足够的焊盘避让空间，本体突出板面的高度控制在常规板载元件的限高范围内，不会和上层屏蔽罩、结构外壳产生干涉，顶部延伸出的拨柄操作位刚好对应外壳预留的操作开孔，拨动手感的阻尼设计兼顾了操作反馈清晰度与防误触需求，不会因为设备运输过程中的轻微震动就出现档位偏移。

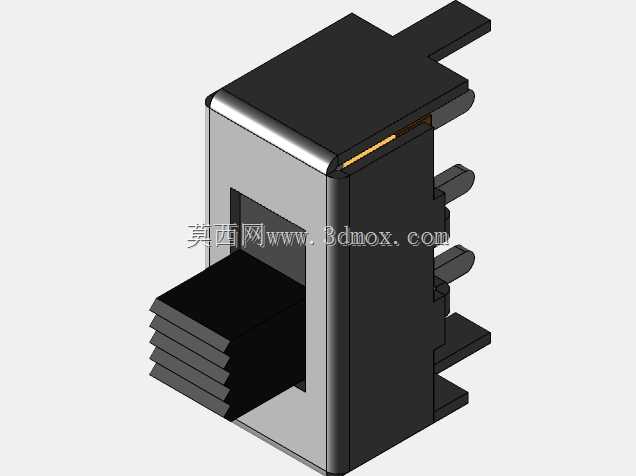

　　设计过程中首先考量的是触点接触的可靠性，滑动基座的行程做了精准的限位设计，拨柄滑动到两个档位端点时，动触点能完全覆盖对应静触点的接触区域，接触压力依靠内置弹性金属片的形变提供，不会因为长期使用出现触点压力衰减导致的接触不良，基座部分采用耐高温的工程塑料材质，可耐受波峰焊过程中的高温冲击，不会出现壳体变形、引脚移位的问题。从外形结构来看，开关本体采用长方体基座加侧伸拨柄的布局，引脚从本体侧下方平行伸出，焊接后本体与PCB板面保持平行，相比立式直插的滑动开关，这种卧式结构的抗外力冲击能力更强，拨柄受到垂直方向的按压时，力会直接传导到PCB板面，不会对引脚焊点产生过大的剪切力，适合用在经常需要操作、使用环境存在一定震动的设备上。

　　在实际电路应用中，这类1P2T滑动开关常用来做设备的电源档位切换、信号通路选择、功能模式切换，比如小型手持测量设备的量程切换、便携音频设备的输出通道切换、简易工控模块的工作模式选择，相比自锁按键开关，它的档位状态直观可见，使用者可以直接通过拨柄的位置判断当前开关状态，不需要额外的状态指示灯，能简化设备的电路设计与结构布局。建模过程中对滑动配合的间隙做了符合实际生产公差的预留，动触点与基座滑槽的配合间隙控制在合理范围内，既保证滑动过程顺畅无卡滞，又不会因为间隙过大导致拨柄晃动量超标，拨柄与外壳操作孔的配合间隙也做了对应适配，避免装配后出现拨柄刮蹭外壳、操作卡涩的问题。

　　引脚的尺寸与排布完全符合行业通用的接插件封装标准，可直接适配常规的PCB封装库，不需要单独做封装设计，能缩短硬件设计的选型周期，开关本体的外部轮廓做了圆角处理，避免生产装配过程中尖锐边角划伤操作人员或者损坏周边线材绝缘层。在结构可靠性验证的维度，这类开关的滑动寿命通常能满足万次以上的操作需求，触点的镀层设计可抵御常规使用环境下的氧化问题，长期存放后也不会出现接触电阻超标的情况，适合用在生命周期较长的工业类小型设备上，不会因为开关元件的寿命问题导致整台设备提前失效。
