300A重型母线带M8接线柱接线盒结构

　　在商用车车载配电、工业大电流直流供电回路的搭建场景中，大电流母线的分线、转接防护一直是结构设计人员需要重点考量的环节，这款适配300A载流规格的重型母线接线结构，正是针对48V直流供电系统的母线转接需求开发的防护部件。日常工况下，这类接线盒主要承担母线端部的绝缘防护、接线端子的固定限位、外接回路的分线接驳功能，避免大电流接线部位裸露带来的绝缘失效、误触短路、积尘受潮等问题，尤其适配新能源商用车、工程作业车辆的车载配电回路，这类场景下设备长期处于振动、温湿度波动较大的环境，对接线结构的固定可靠性、防护冗余度都有较高要求。

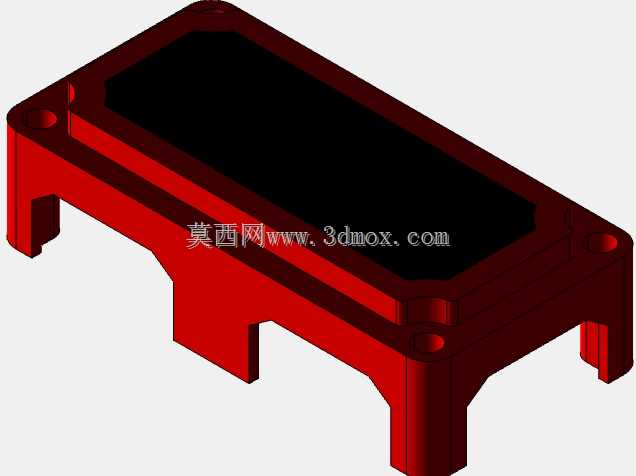

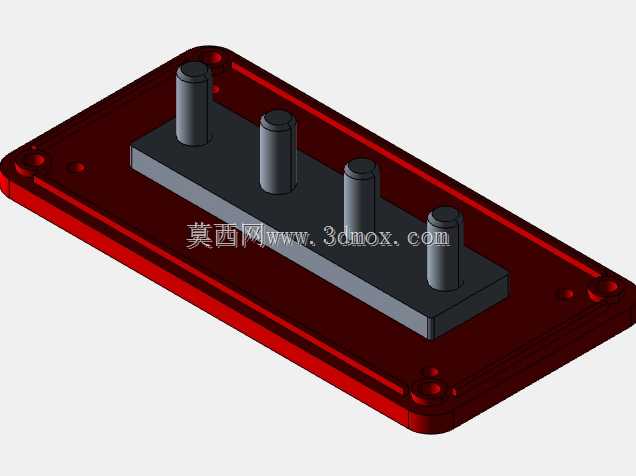

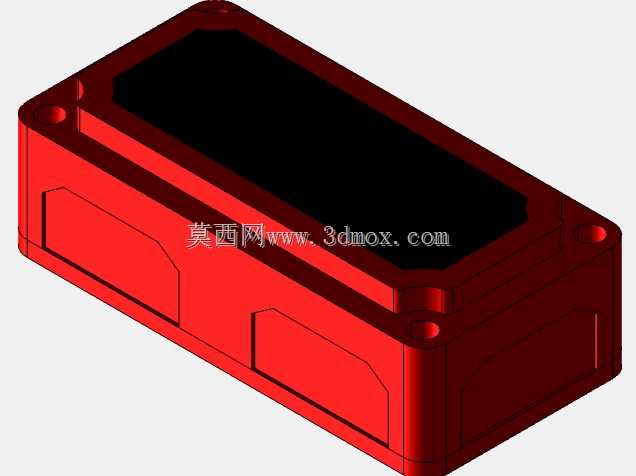

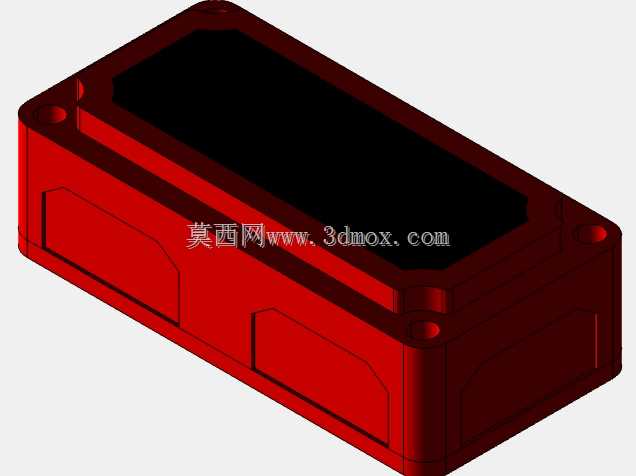

　　从结构设计逻辑来看，这款接线盒采用分体扣合式的壳体结构，主体壳体选用高强度绝缘工程塑料注塑成型，红色的壳体外层做了加强筋结构设计，沿着壳体侧壁的受力方向布置的凸起筋条，既可以提升壳体的抗形变能力，应对车载场景下的持续振动冲击，也能在安装拧紧紧固件时分散应力，避免壳体局部受力开裂。壳体顶部的黑色封盖与主体采用嵌入式配合结构，配合面预留了密封胶条的安装槽位，安装后可以实现接线腔体的封闭防护，阻挡灰尘、溅水进入腔体内部接触带电部件。壳体四个角位预留的安装沉孔，对应4个M8规格的接线柱安装位，接线柱采用嵌件注塑的方式与壳体结合，嵌件与塑料结合面做了滚花以及防退卡槽设计，避免大电流接线时拧动螺母导致接线柱跟转、松动，保证长期使用下的接触可靠性。

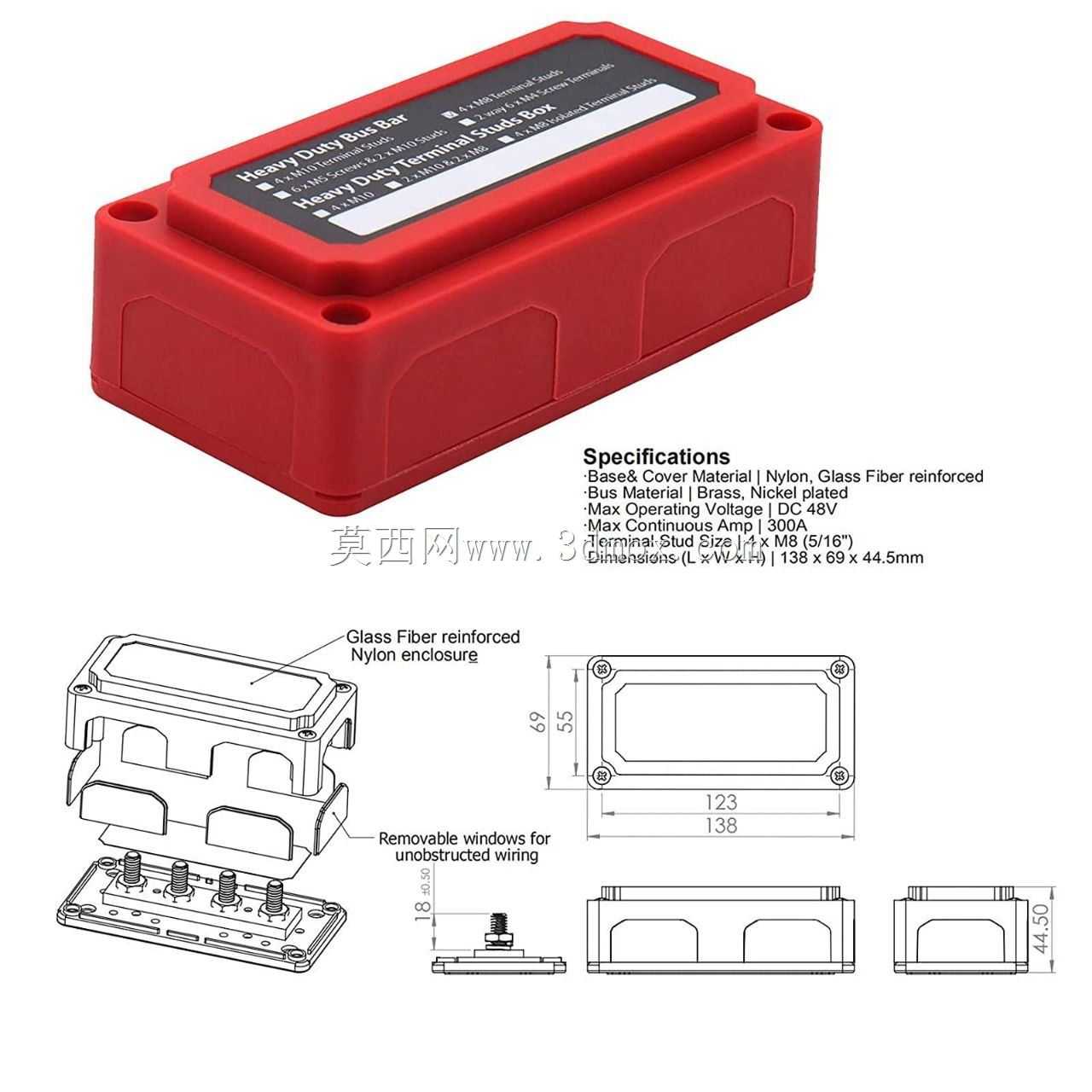

　　在安装边界的设计上，这款接线盒的外形轮廓做了圆角过渡处理，避免安装过程中锐边划伤操作人员或者周边线束，壳体的整体厚度控制兼顾了绝缘强度与安装空间占用，四个安装孔的孔位公差按照IT12级精度控制，能够适配车载配电舱内的标准安装支架孔位，不需要额外做扩孔或者调整。接线柱的伸出长度做了精准控制，既能够满足M8规格线鼻子的压接安装空间，预留足够的螺母拧紧行程，也不会因为接线柱过长导致电气间隙不足，48V直流系统下，接线柱之间的爬电距离、电气间隙都满足低压配电的相关安全规范要求，相邻接线柱之间的绝缘隔板与壳体一体成型，避免不同极性接线柱之间出现飞弧、短路的风险。

　　实际选型使用过程中，这类接线盒可以直接对接300A规格的铜质母线排，母线排插入腔体后通过接线柱上的紧固螺母实现压接固定，不需要额外做转接排的设计，能够有效减少配电回路的连接节点，降低接触电阻带来的发热问题。壳体侧壁预留的线束引出缺口，可以根据实际接线方向选择不同的敲落位开孔，适配不同走向的外接线束，不需要额外对壳体做二次切割加工，减少现场安装的工作量。针对车载场景的振动要求，壳体的安装孔位内可以加装橡胶减震垫圈，进一步缓冲行驶过程中的振动传递，避免接线部位长期受振动出现松动、接触不良的问题。

　　从三维建模的角度来看，这款结构的建模过程需要重点关注嵌件与塑料壳体的配合公差，接线柱嵌件的定位基准需要与壳体安装孔的基准保持统一，避免注塑后出现接线柱偏位导致安装干涉的问题；壳体表面的加强筋设计需要兼顾注塑成型的工艺要求，筋条厚度按照壳体壁厚的0.6倍设计，避免注塑过程中出现缩痕、气泡等成型缺陷，筋条的过渡位置做圆角处理，减少应力集中。封盖与主体的配合面需要预留0.2mm的密封胶条压缩余量，保证密封胶条安装后能够保持合适的压缩比，实现可靠的防护效果。
