JR-3型带线接插件三维结构设计

　　在消费电子、小型机电设备、航模配件、低压电控回路的装配场景里，这类带排线的插接件是实现弱电信号、小电流供电回路快速通断的核心基础部件，不需要焊接就能完成回路对接，大幅降低现场装配、后期维护的拆线接线工作量，也能避免反复焊接带来的焊盘脱落、线芯氧化虚接问题。从实际使用场景来看，这类接插件常被用在舵机信号连接、小型传感器供电对接、便携设备内部模组之间的信号互联，插拔力控制在适中区间，既不会因为设备运输、常规振动出现松脱，也不会因为插拔力过大导致操作人员装配时费力，甚至扯断板端焊盘。

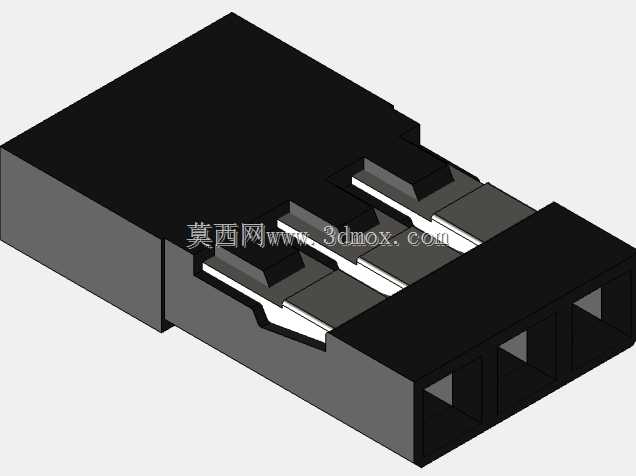

　　设计这款接插件的时候，首先要匹配公母端的对插公差，插片的厚度、相邻插片的中心距严格遵循通用接插件的互换尺寸，保证同规格的母座可以直接适配，不需要单独开模做定制化匹配。塑壳部分采用带定位防呆的结构，插片一侧做不对称的凸台限位，反向插入时会被凸台挡住，从结构上杜绝插反导致的电源极性接反、信号引脚错位问题，避免后端电路因为接反出现烧毁风险。塑壳的尾部做压线扣结构，和线芯外皮的压接位置做防滑齿，当线材受到向外的拉力时，受力点集中在外皮压接位置，不会直接拉扯内部导电插片与线芯的焊接点，常规30N的轴向拉力下不会出现线芯拉脱、插片移位的问题。

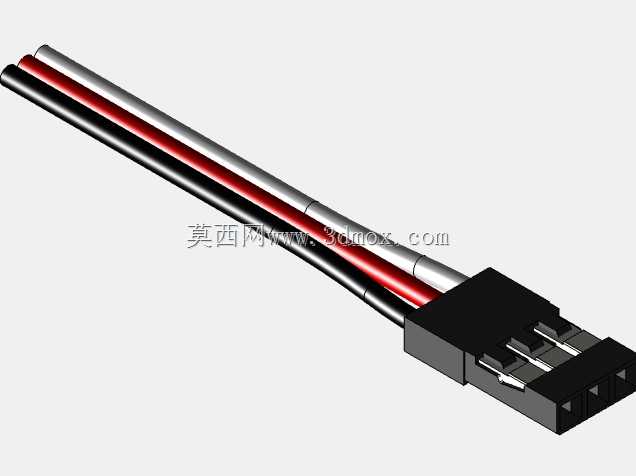

　　附带的排线采用红、白、黑三色线芯区分引脚定义，红色对应电源正极、黑色对应电源负极、白色对应信号传输引脚，装配时不需要逐根用万用表测量通断，靠线色就能快速判断引脚定义，减少装配时的核对时间。线芯采用多股细铜丝绞合结构，相比单股硬线，反复弯折时不容易出现线芯断裂的问题，适配设备内部需要走线弯折、活动部件旁的布线场景，线材外皮选用耐温80摄氏度的PVC材质，常规电子设备内部的工作温度不会导致外皮软化、绝缘性能下降。

　　安装边界上，塑壳主体的对插端外形尺寸控制在紧凑区间，板端母座焊接在PCB上时，接插件突出PCB板面的高度不会占用过多内部空间，适合内部空间紧凑的小型电子设备使用。插片的外露长度做了严格控制，对插到位后插片完全进入母座的接触弹片内部，不会出现外露带电部分，避免相邻引脚之间因为金属碎屑、灰尘堆积出现短路风险。塑壳表面做哑光防滑纹理，操作人员插拔时手指接触塑壳不会打滑，不需要借助工具就能徒手完成插拔操作。

　　从结构建模的细节来看，插片与塑壳的装配采用过盈配合结构，插片上冲压有倒刺卡点，压入塑壳的安装槽后倒刺会卡入塑壳的预留卡槽内，即使反复插拔，插片也不会从塑壳中被顶出、出现后退移位的问题。排线与塑壳尾部的衔接位置做渐变过渡，不会出现线材直角弯折的应力集中点，线材从塑壳引出后可以顺着布线方向自然弯曲，减少线材根部因为长期弯折出现的外皮开裂、线芯折断问题。接触插片的表面做镀锡处理，既保证接触电阻处于较低水平，也能避免长期存放、使用过程中铜基底氧化导致的接触不良问题，在常规室内环境下长期使用不需要做额外的抗氧化防护。

　　在实际选型匹配时，这款接插件的额定载流能力满足3A以内的直流供电、信号传输需求，不需要额外做载流降额，适配绝大多数小型低压电子设备的内部连接需求，对插后的接触电阻小于10毫欧，信号传输过程中不会因为接触压降出现信号失真、供电电压不足的问题。塑壳的绝缘电阻大于100兆欧，相邻引脚之间不会出现漏电、串扰问题，即使在湿度较高的使用环境下，也能保证绝缘性能满足弱电回路的安全要求。
