在消费类电子、工业控制板卡、小型电源模块的PCB设计环节,板载功率器件的选型与结构适配一直是结构工程师、硬件工程师协同对接的核心节点,这类12mm×12mm焊盘规格的表贴屏蔽电感器,是小功率DC-DC转换回路里极为常见的被动元件,日常做PCB布局、3D结构干涉检查时,这类元件的精准建模直接决定了打样阶段的装配通过率。
从实际应用场景来看,这类屏蔽电感普遍用在输入电压范围5V-24V的板载电源回路里,承担储能、滤波的作用,和开放式功率电感不同,带磁屏蔽结构的款式能大幅降低漏磁,避免对板上相邻的高精度信号回路、霍尔传感器、射频模块造成电磁干扰,在紧凑的板卡空间里,不需要额外预留电磁隔离的安全距离,能有效压缩PCB的整体布板面积。
做这个元件的三维建模时,首先要锚定的是安装边界:焊盘采用标准12mm×12mm的表贴封装尺寸,两个端电极的位置严格对应PCB封装库的焊盘坐标,建模时特意把电极的公差带控制在±0.1mm范围内,避免后续做装配仿真时出现焊盘错位、干涉报错的问题。主体的屏蔽罩采用圆角方形结构,四个边角做了R0.8mm的倒圆角处理,既匹配实际生产中磁屏蔽罩的冲压工艺特征,也能避免在自动贴装过程中,元件边角剐蹭吸嘴、或者和相邻元件产生硬干涉。

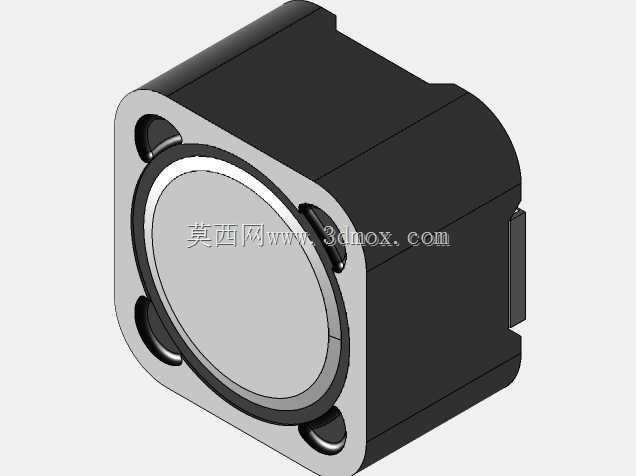

从结构设计思路上,这个模型完全还原了量产元件的分层结构:外层是一体化成型的铁氧体屏蔽外壳,把内部的绕线线圈完全包裹在内,仅在两侧露出用于焊接的端电极,正面的圆形区域是磁芯的中心柱位置,建模时保留了外壳和中心磁芯之间0.05mm的装配间隙,和实际量产元件的装配公差保持一致。底部的三个定位凸点,是对应PCB封装上的丝印定位标记做的结构还原,自动贴片机的视觉识别系统可以通过这几个凸点快速定位元件的贴装角度,减少贴装偏移的不良率。
在实际选型适配时,这类尺寸的屏蔽电感适配的回流焊温度曲线完全符合无铅焊接的工艺要求,元件本体的最高耐温值匹配常规SMT产线的峰值温度,不会出现过炉后外壳变形、磁芯开裂的问题。建模过程中特意核对了多家主流电感厂商的同规格尺寸参数,把本体的总高度、端电极的厚度、屏蔽罩的壁厚都控制在行业通用的公差范围内,不管是用在KiCAD的PCB 3D预览,还是用在整机结构的空间干涉检查,都能直接匹配设计需求,不需要二次调整尺寸。
很多工程师在做板卡3D建模时容易忽略这类被动元件的细节结构,比如端电极的倒角、屏蔽罩的拔模角度,往往会导致导出的STEP文件在做装配检查时,出现和PCB丝印、相邻接插件的干涉误报,这个模型在建模时就把这些工艺细节全部还原:端电极的外侧做了0.2mm的导向倒角,方便贴装时元件顺利滑入焊盘位置;屏蔽罩的侧壁保留了1°的拔模角度,和实际冲压生产的零件特征完全一致;底部和PCB接触的平面做了平面度的约束,保证贴装后元件和PCB表面的间隙控制在0.1mm以内,避免出现焊接后元件倾斜、虚焊的问题。
从功能特性上,这种全屏蔽结构的电感器相比开磁路的工字电感,在相同的尺寸规格下能做到更高的饱和电流,同时漏磁仅为开放式电感的10%不到,在高密度布板的开关电源、电机驱动板、便携设备的电源管理模块里,能有效降低电源回路的纹波噪声,提升整个电路的EMC性能。建模时没有做过度的结构简化,把磁芯和绕线的内部结构做了合理的特征还原,既保证了模型文件的轻量化,不会出现大文件拖慢装配体运行速度的问题,也能完整呈现元件的外部装配边界,满足结构设计、PCB布局的所有检查需求。
