花瓣造型轮毂汽车轮胎三维设计作品

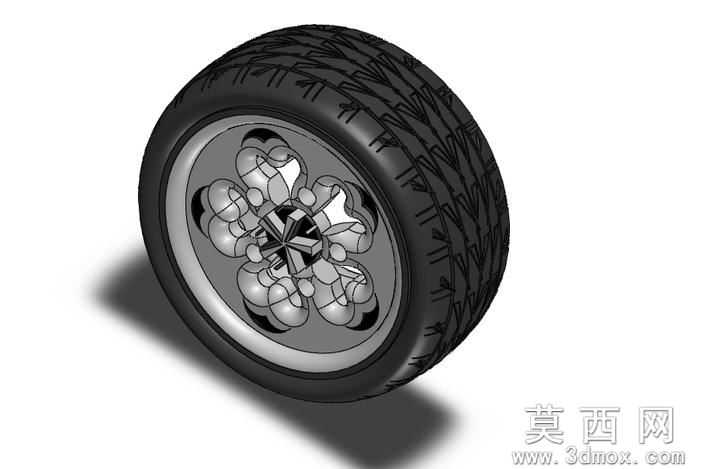

本作品为汽车车轮总成的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先对轮胎部分进行特征搭建：依据民用乘用车辆轮胎的常规尺寸比例，通过旋转凸台命令生成轮胎基础胎体，再通过包覆、阵列特征完成胎面花纹的制作，胎面花纹采用对称式纵向沟槽搭配横向刀槽的设计，还原了民用轮胎兼顾排水性能与抓地力的花纹结构特征，胎侧部分通过圆角过渡处理还原真实轮胎的侧壁弧度，同时添加了胎唇与轮辋配合的定位结构，确保轮胎与轮毂的装配关系符合实际工程要求。轮毂部分采用创意花瓣式造型设计，以中心安装盘为基准，通过旋转命令生成轮毂的基础轮辋基体，再通过放样、曲面剪裁等命令构建单组花瓣式辐条的曲面造型，辐条采用立体弧面过渡设计，每片辐条末端做圆润收边处理，中心区域构建了轮毂盖的安装定位结构与螺栓孔阵列特征，完成单组辐条建模后通过圆周阵列命令生成五组对称分布的辐条结构，整体辐条造型饱满流畅，兼具装饰性与结构合理性。材质与渲染阶段，为轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶材质的漫反射质感，胎面花纹的沟槽部分适当加深阴影层次提升立体感；轮毂部分赋予亮面镀铬金属材质，调整材质的反射率与高光参数，还原金属轮毂的镜面反光效果，同时在辐条的弧面转折处添加细微的磨砂质感区分，避免金属材质过于生硬。装配阶段严格遵循实际车轮的配合关系，将轮胎胎唇与轮辋边缘做重合配合，确保轮胎与轮毂的同轴度符合设计要求，整体模型完成后添加地面阴影效果，通过环境光调整突出轮毂的曲面造型与轮胎的纹理细节，整体设计在还原汽车车轮基础功能结构的同时，对轮毂造型做了创意化优化，既满足三维展示的视觉效果，也具备合理的工程结构参考价值。
