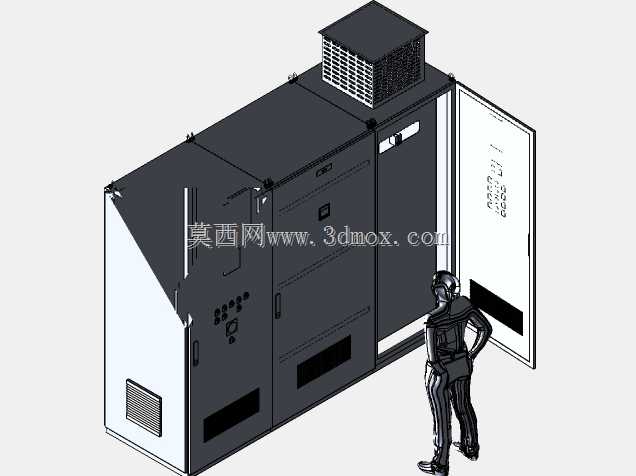

工业级多舱室电气面板柜体结构

　　在工厂低压配电、车间设备集群供电、大型产线动力分配场景中，这类多舱室电气面板柜是承载配电回路、控制元件、保护器件的核心载体，区别于小型壁挂电控箱，该柜体采用落地式拼装结构，适配大电流回路的排布与散热需求，可同时承担进线配电、负载分断、设备控制、信号采集等多重功能，单台柜体即可覆盖一条中型产线的动力与控制回路排布需求。从结构设计逻辑来看，柜体采用分舱隔断设计，不同功能区间通过金属隔板实现物理分隔，避免强电回路对弱电控制信号产生电磁干扰，顶部预留独立通风散热舱，内置格栅式通风道，可在柜体密闭运行时形成自然对流散热通道，无需额外加装强排风机即可满足常规工况下的散热需求，降低后期运维的配件更换成本。

　　柜门采用内嵌式密封结构，门框边缘预留密封胶条安装槽，闭合后可达到IP54级防护能力，适配车间多粉尘、少量凝露的运行环境，柜门内侧预留元件安装导轨位，可布置指示灯、操作按钮、人机交互面板等操作元件，操作人员无需打开主柜体舱门即可完成常规状态查看与启停操作，降低误触带电部件的安全风险。柜体主框架采用折弯型材拼装结构，所有连接位预留标准安装孔位，无需现场焊接即可完成组装，框架底部预留落地安装固定孔，可通过膨胀螺栓直接固定在水泥基础或槽钢底座上，安装边界需预留单侧不小于800mm的开门操作空间，柜体顶部与厂房顶棚需预留不小于300mm的散热通风间隙，避免通风道被遮挡影响散热效果。

　　柜体侧面预留进出线敲落孔，可适配不同直径的电缆穿管需求，下部独立舱室可布置进线母排、断路器等大电流元件，中部舱室预留导轨安装位可布置接触器、继电器、PLC模块等控制元件，上部舱室可布置端子排、信号转换模块等接线元件，不同舱室之间预留走线槽安装位，强电与弱电走线槽分侧布置，从结构层面规避线路干扰问题。建模过程中严格遵循低压配电柜的结构设计规范，所有板件厚度、折弯半径、安装孔位间距均匹配行业通用加工标准，柜体的开合角度、元件安装间隙、操作空间预留均符合电气安全规范要求，可直接用于柜体结构方案验证、车间布局排布演示、新员工柜体结构培训等场景，也可作为同类柜体改型设计的基础模型，通过调整舱室分隔位置、增减柜门数量即可快速衍生出不同回路容量的柜体方案。

　　在实际选型应用中，这类柜体可根据内部元件的总发热量调整顶部通风舱的尺寸，若应用在高温车间环境，可在顶部通风舱位置加装散热风机，对应的模型结构可直接修改对应位置的特征参数，无需重新搭建整体框架；若应用在洁净车间场景，可将顶部通风结构替换为密闭盖板，加装换热空调即可满足使用需求，模型的参数化结构可快速适配不同工况的改型需求。柜体外部的操作界面区域预留了标识牌安装位，可粘贴回路标识、安全警示标识，方便运维人员快速识别对应回路，降低运维排查的时间成本，柜体底部预留接地桩安装位，可直接连接车间接地网，满足电气安全的接地要求，所有金属结构件之间均预留接地连接孔，确保整个柜体形成等电位连接，避免静电积累或漏电带来的安全隐患。
