壁挂式电气控制配电箱体结构设计

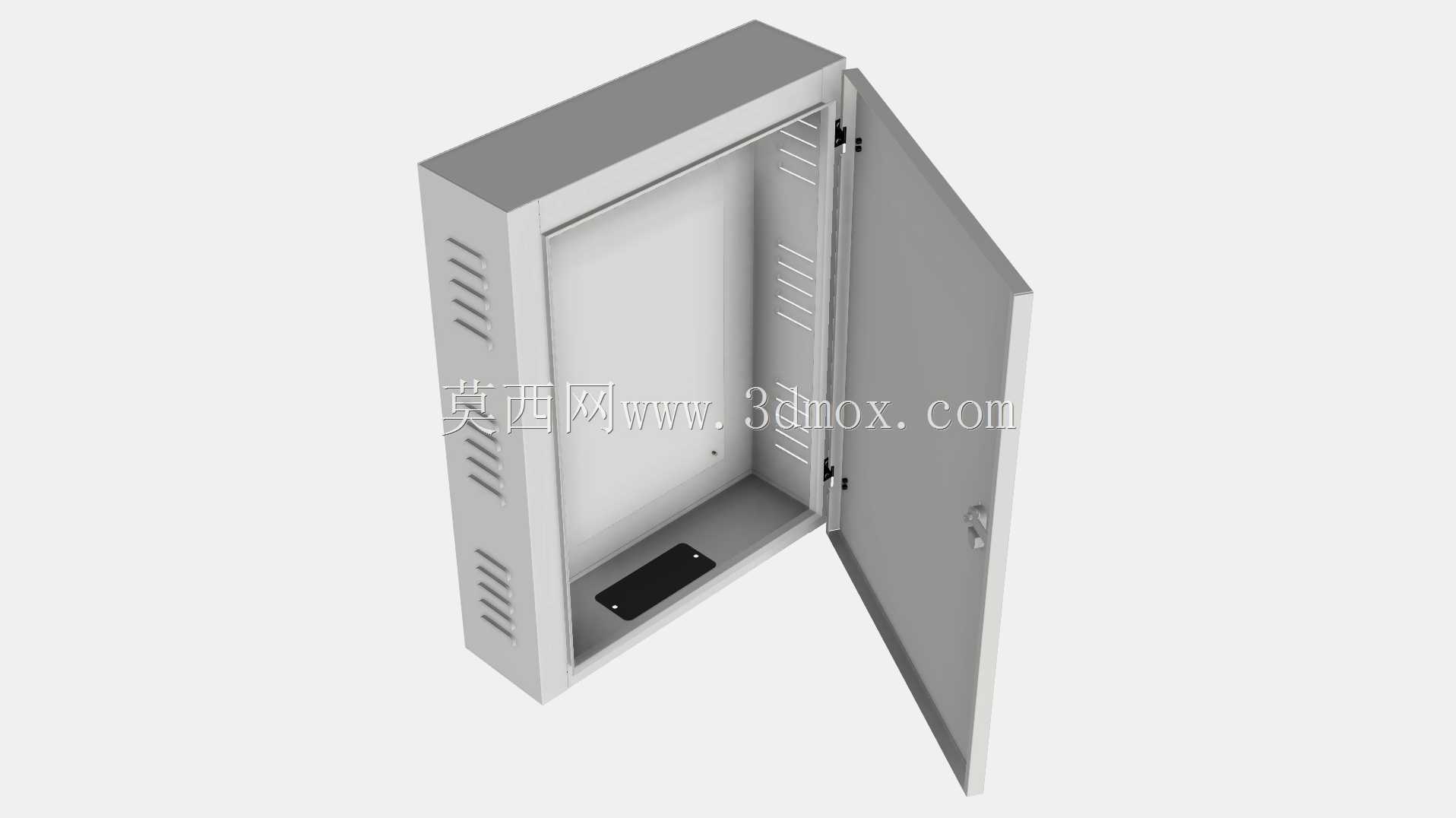

　　这款壁挂式电气箱体是工业配电、低压控制场景中常用的壳体类部件，日常在厂房动力配电、楼宇弱电井设备安装、小型设备电控集成、户外临时配电点位搭建等场景中都能见到这类结构的应用，核心作用是为内部安装的断路器、接线端子、小型PLC模块、开关电源等电气元件提供封闭的安装空间，同时隔绝外部粉尘、飞溅液体、意外触碰带来的安全隐患，保障内部电气回路稳定运行。从结构设计逻辑来看，这款箱体采用单开门侧开结构，门体与箱体主体通过侧边暗藏式合页连接，开合角度可满足常规元件安装、接线运维的操作需求，门体侧边设置锁止结构，非运维人员无法随意开启，符合电气设备安全防护的基本要求。

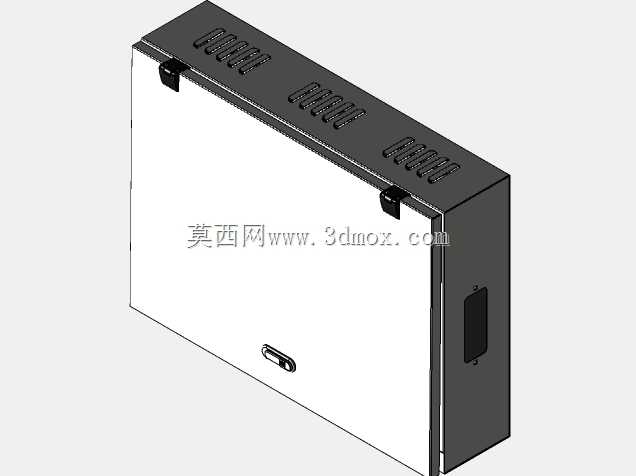

　　箱体左侧侧板预留多组竖向排布的通风散热槽，槽口采用向下倾斜的冲压结构，既可以保证箱体内部空气流通，带走电气元件工作产生的积热，又能避免外部飞溅的液体、飘落的粉尘直接从槽口进入箱体内部，平衡了散热与防护的双重需求。箱体内部侧壁预留了多组平行的安装条卡位，可根据内部元件的安装尺寸灵活调整安装导轨的固定高度，适配不同规格的导轨式电气元件安装需求，无需额外在箱体侧壁打孔，降低现场改装的工作量。箱体底部预留了穿线固定位，可安装电缆防水接头，方便进出箱体的动力线、控制线固定与密封，避免线缆拉扯导致接线端子松脱，同时阻挡虫鼠从线缆入口进入箱体内部破坏线路。

　　从安装边界来看，这款箱体为壁挂式安装结构，背部预留四个对称的壁挂固定孔位，可直接通过膨胀螺栓固定在混凝土墙面、设备机架立面、钢结构立柱等安装基面，安装时需保证箱体垂直度偏差不超过规范要求，避免门体开合卡滞、内部元件受力不均。箱体整体外形方正，边角采用小圆弧过渡处理，既避免钣金锐边对安装运维人员造成划伤，也能提升箱体整体结构刚度，减少钣金焊接、折弯过程中的变形量。门体内侧可根据需求粘贴元件标识牌、回路接线图，方便后期运维排查故障。

　　在建模过程中，这类钣金结构需要重点把控折弯系数的设置，保证合页安装位、锁孔位、通风槽的冲压位置与折弯后的尺寸匹配，避免出现装配干涉；箱体焊接处的止口设计需要保证门体关闭后与箱体贴合紧密，满足对应IP防护等级的密封要求，若需要更高防护等级，还可在门体与箱体的贴合面加装发泡密封胶条。内部安装条的卡位间距需要符合常规电气安装导轨的尺寸公差，保证导轨卡入后无松动、滑动问题。这类箱体的板材厚度通常根据箱体尺寸选择，尺寸偏大的箱体需要适当增加板材厚度，避免壁挂安装后箱体变形，同时门体需要设置加强筋结构，减少长期开合导致的门体下垂变形。在实际选型应用中，需要根据内部安装元件的总发热功率核算通风槽的通风面积是否满足散热需求，若元件发热量大，还可在通风槽位置加装防尘滤网、小型散热风扇，进一步提升散热能力；若应用在潮湿、多粉尘的户外场景，还可在箱体表面增加喷塑层厚度，提升防腐蚀能力，同时将通风槽改为防水防尘的通风过滤网组结构，避免恶劣环境影响内部元件寿命。
