罗氏ACCU-CHECK血糖测试条外观结构三维设计

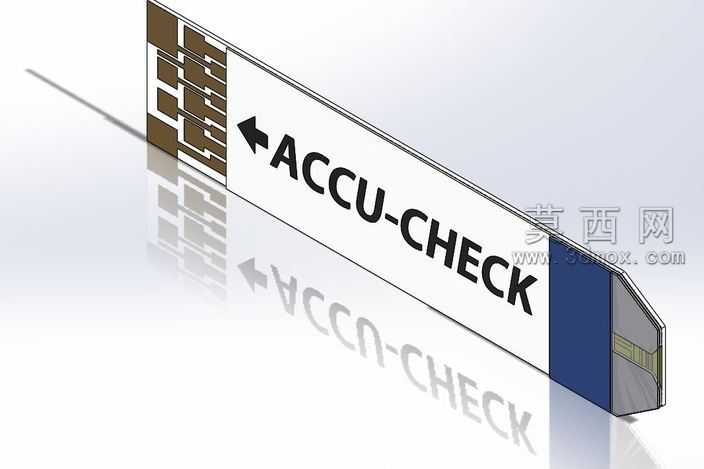

本作品为血糖测试条的外观结构三维建模成果，建模过程以真实商用血糖测试条的实物扫描轮廓为基础参考，首先在三维建模环境中完成整体比例的校准，确定测试条狭长薄型的主体形态，整体长宽比严格匹配实物握持与插入血糖仪的使用尺寸需求。建模阶段首先绘制主体的基础拉伸轮廓，将测试条分为前端电极反应区、中部标识印刷区、尾端手持绝缘区三个核心结构段，前端电极区域还原了金属接触电极的分层排布结构，通过多段拉伸与切除特征，复刻电极片的凹凸纹理与排布间距，确保电极区域的接触结构符合血糖仪读取端的适配逻辑。中部标识区域通过曲面包覆特征还原品牌标识的印刷位置与箭头指向标识，建模时对标识区域的表面做微平面处理，模拟真实试条印刷面的平整质感，尾端手持区域做了边缘圆角过渡处理，还原真实试条的边缘钝化工艺，避免尖锐边角的违和感。材质渲染阶段，前端电极区域赋予哑光金属铜材质，调整材质的粗糙度参数模拟印刷电路的磨砂金属质感，中部主体基材赋予白色哑光医用塑料材质，调整漫反射参数匹配PVC基材的半哑光视觉效果，尾端的绝缘色块赋予深蓝色哑光塑料材质，与白色主体形成清晰的视觉区分。场景搭建时采用柔光反射地面，添加柔和的环境反射效果，模拟产品展示级的渲染质感，同时通过投影参数调整，让模型在反射地面上呈现自然的倒影效果，提升整体渲染的真实感。建模过程中未使用任何官方品牌的原始设计参数，所有结构均为基于外观扫描的逆向参考建模，仅做外观结构的三维还原，不涉及产品的功能参数与商用设计复刻，整体模型完整还原了血糖测试条的外观形态、分段结构与材质视觉特征，可用于医疗产品展示、家用医疗耗材科普演示等场景的三维素材使用，模型的各个结构段均做了独立的特征分组，方便后续调整材质与修改结构比例。
