3mm直插式绿色固态指示灯三维结构

　　日常做设备面板状态指示选型时，3mm直插LED是最常接触的基础元器件之一，这次建模的这款T-1封装绿色发光灯珠，完全匹配KINGBRIGHT对应系列的实物尺寸，做面板布局、PCB排布时可以直接调用，不用反复核对实物公差。

　　从实际应用场景来看，这类小尺寸直插LED覆盖的场景极广，小到手持检测设备的电源状态提示、工控IO模块的通道信号指示，大到配电柜面板的运行告警标识、消费类小家电的功能档位提示，只要是需要低功耗、长寿命状态指示的位置，几乎都能见到它的身影。相比贴片式LED，直插封装的优势在于安装后发光端可以伸出面板表面，用户在设备正面就能清晰看到发光状态，不需要额外加导光件，能减少整机的零件数量，降低装配复杂度，尤其适合小批量设备的快速打样生产。

　　建模时首先还原的是产品的功能特性，这款灯珠属于固态发光器件，封装胶体采用绿色透色环氧树脂，发光时不需要额外套色帽，本身就能透出均匀的绿光，发光视角匹配常规T-1封装的20度左右半强角，适合做正前方的状态指示，不会出现侧面漏光导致相邻指示灯串光的问题。两根平行的引出引脚采用镀锡铜材质，既有足够的刚性保证插件时能顺利穿过PCB焊盘孔，又有一定的可弯折性，遇到面板与PCB间距不匹配的情况，可以适当弯折引脚调整伸出长度，不会轻易折断。

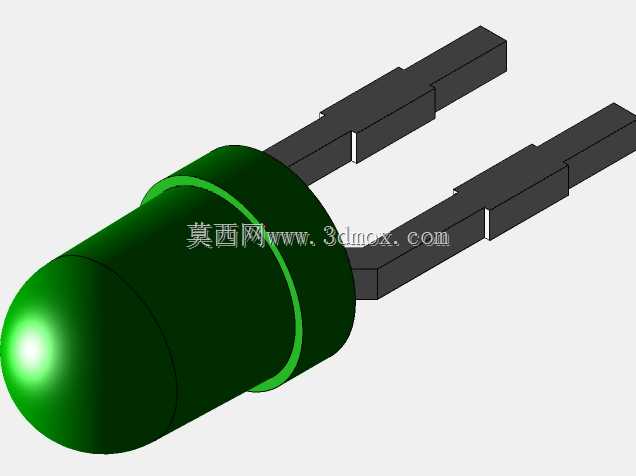

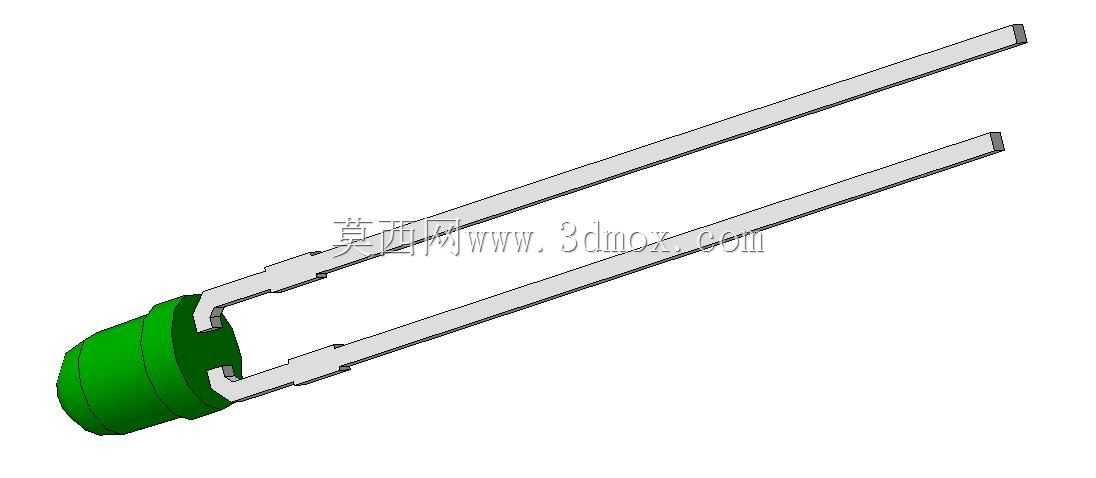

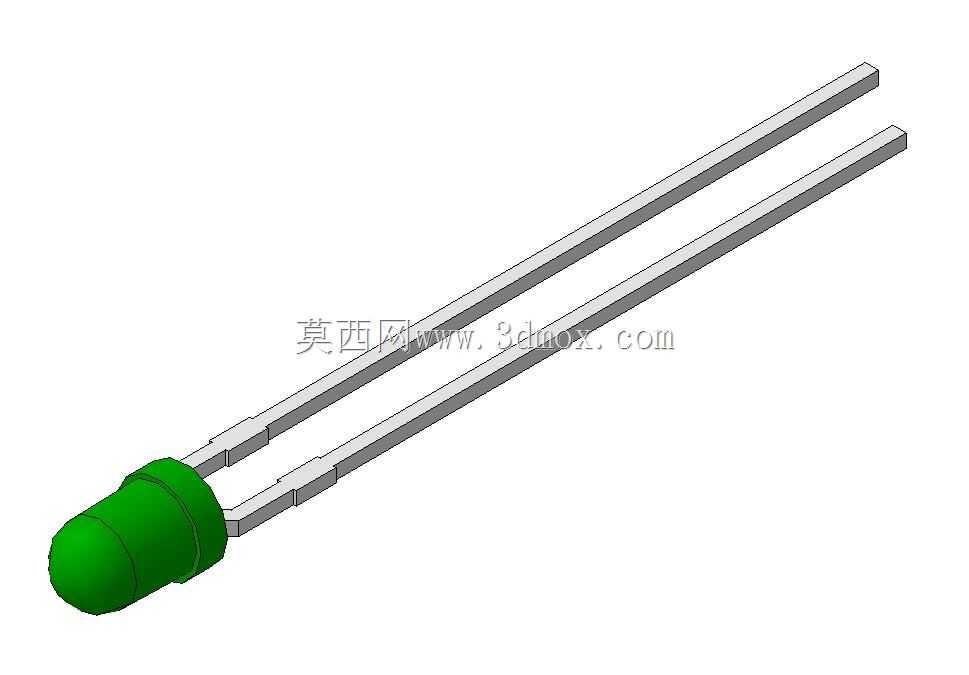

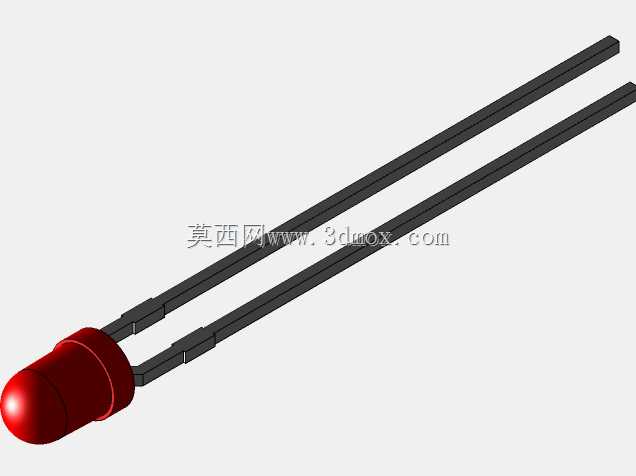

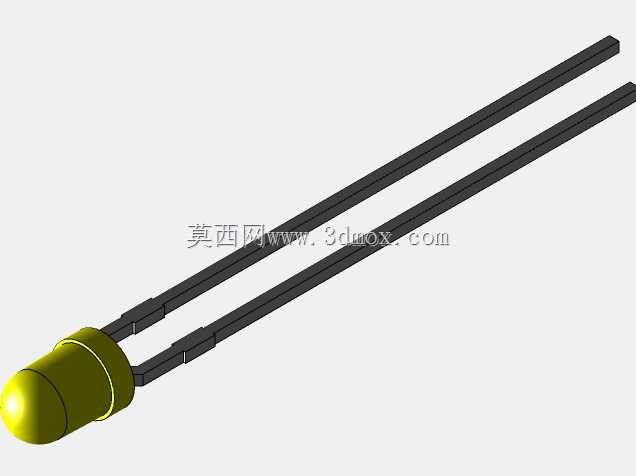

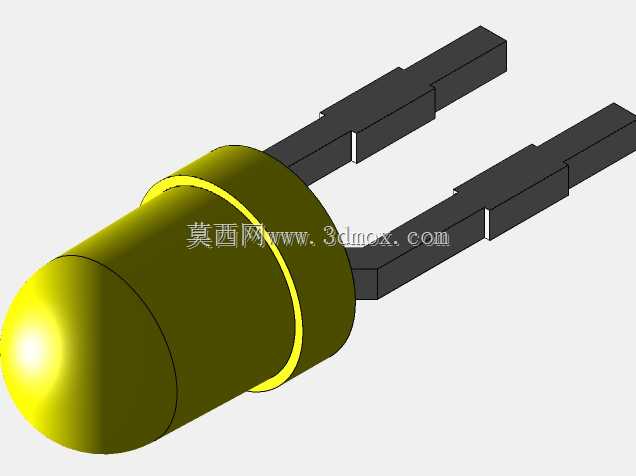

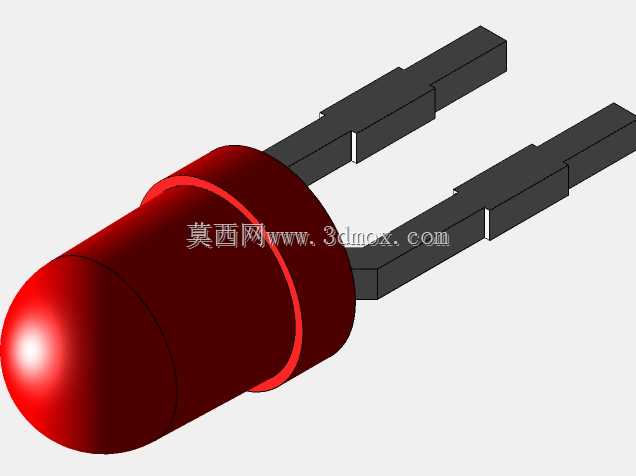

　　设计思路上完全遵循实物的装配逻辑来构建模型，首先确定发光头部的尺寸，3mm直径的圆柱头部加半球形顶端，总头部长度控制在4.2mm左右，刚好匹配标准3mm指示灯的安装开孔尺寸，面板开孔做3.1-3.2mm时，灯头可以顺利穿过，配合点胶或者卡扣就能固定在面板上。引脚部分的建模特意还原了根部的应力释放结构，也就是靠近灯头位置的压扁加宽段，这个结构很多建模者容易忽略，但实际生产中这个位置是引脚弯折时的应力集中点，还原这个结构后，在做装配干涉检查时，就能准确判断焊盘位置与灯头的间距，避免出现引脚根部顶到PCB丝印或者相邻元件的问题。引脚的直径设置为0.5mm，中心间距2.54mm，完全匹配标准万能板、量产PCB的2.54mm网格焊盘尺寸，插件时不需要额外调整孔位，直接对应标准封装库的焊盘位置即可。

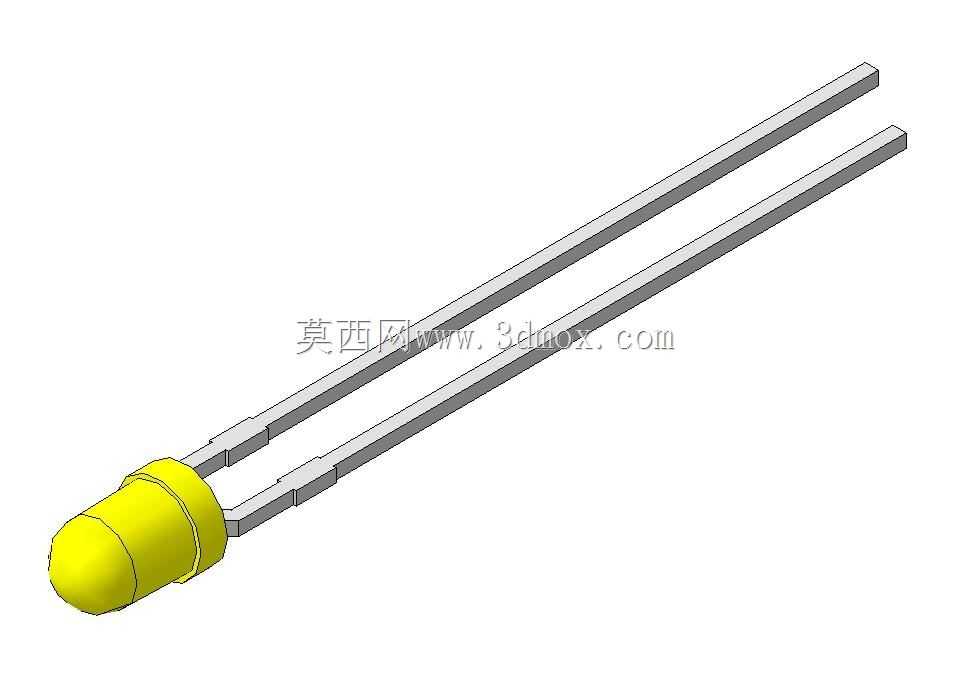

　　外形尺寸与安装边界的还原是这类基础元器件建模的核心，毕竟调用这类模型的核心需求就是做布局检查。模型总长度控制在20mm左右，其中引脚有效长度15mm以上，足够穿过2mm厚的PCB后留出3mm左右的焊锡焊接长度，不会出现引脚过短焊不上的问题。安装时需要注意的边界条件也在模型中做了对应体现：灯头根部的台阶直径为3.3mm左右，做面板开孔时如果要做沉台设计，沉台直径不能小于3.4mm，否则灯头无法完全卡入；两根引脚的平行度公差在模型中按实物做了0.1mm以内的偏差还原，做PCB焊盘设计时，焊盘孔径设置为0.8mm就能顺利插入，不会出现插不进去或者间隙过大焊接歪头的问题。另外模型特意区分了胶体部分和引脚部分的材质特征，渲染时可以直接赋予环氧树脂半透明材质和金属镀锡材质，做设备外观渲染时能真实还原灯珠的质感，不需要后期再调整材质参数。

　　实际做设备结构设计时，这类小元件的模型精度直接影响整机的装配效率，很多新人建模时容易把引脚做的过长或者过短，或者把灯头直径做的偏大，导致打样后出现灯头顶到面板、引脚够不到焊盘的问题。这个模型在构建时反复核对了实物的三视尺寸，所有安装相关的关键尺寸都按实物的标称公差做了中位值处理，不管是做PCB的3D布局检查，还是做面板的开孔干涉验证，都可以直接调用，不需要再二次调整尺寸。另外考虑到不同场景的安装需求，模型的引脚部分做了可编辑的特征保留，如果需要短引脚版本，直接裁剪引脚长度即可，不会破坏灯头部分的装配基准，适配不同厚度的设备外壳安装需求。
