XT60公头接插件结构三维设计

　　在航模动力系统、便携储能设备、大电流低压供电回路的布线作业里，接插件的接触可靠性直接决定整套供电链路的稳定性，XT60公头接插件正是这类场景下应用极广的大电流连接部件。从实际使用场景来看，这类接插件常被用于锂电池组与电调的对接、大功率电源模块与负载端的快速插拔连接，相比传统的T型插头，其防反插结构、更大的接触面积能有效降低大电流通过时的接触电阻，减少接插件发热问题，适配持续30A、峰值60A以内的直流供电场景，在航模、电动滑板、户外储能电源、小型电动车改装等领域都有极高的普及率。

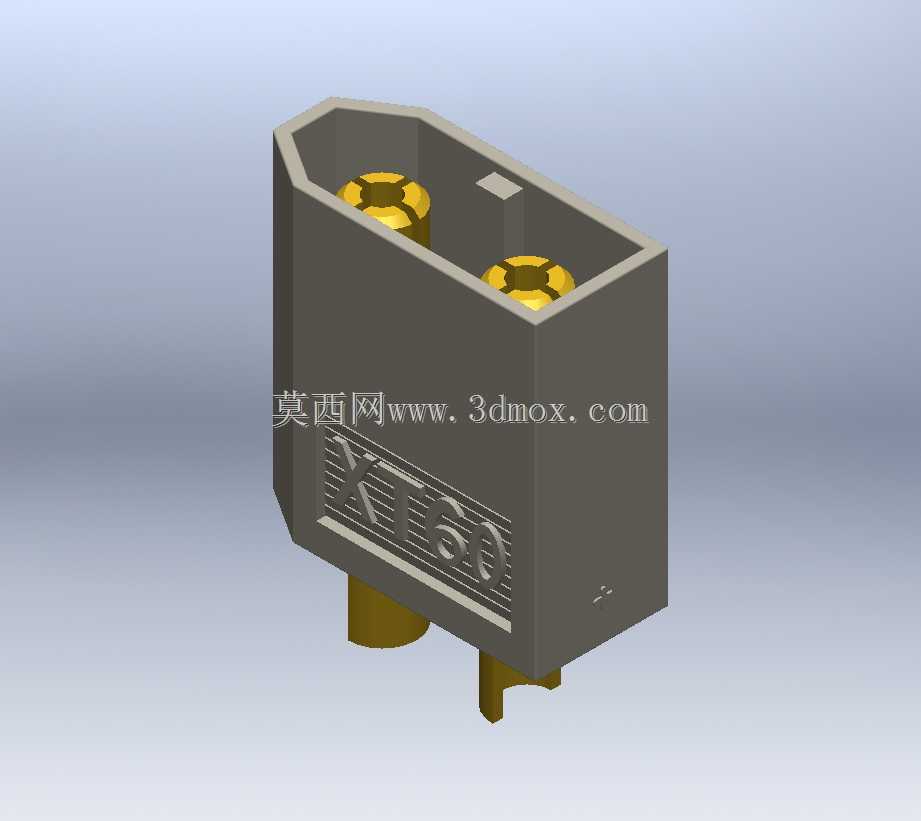

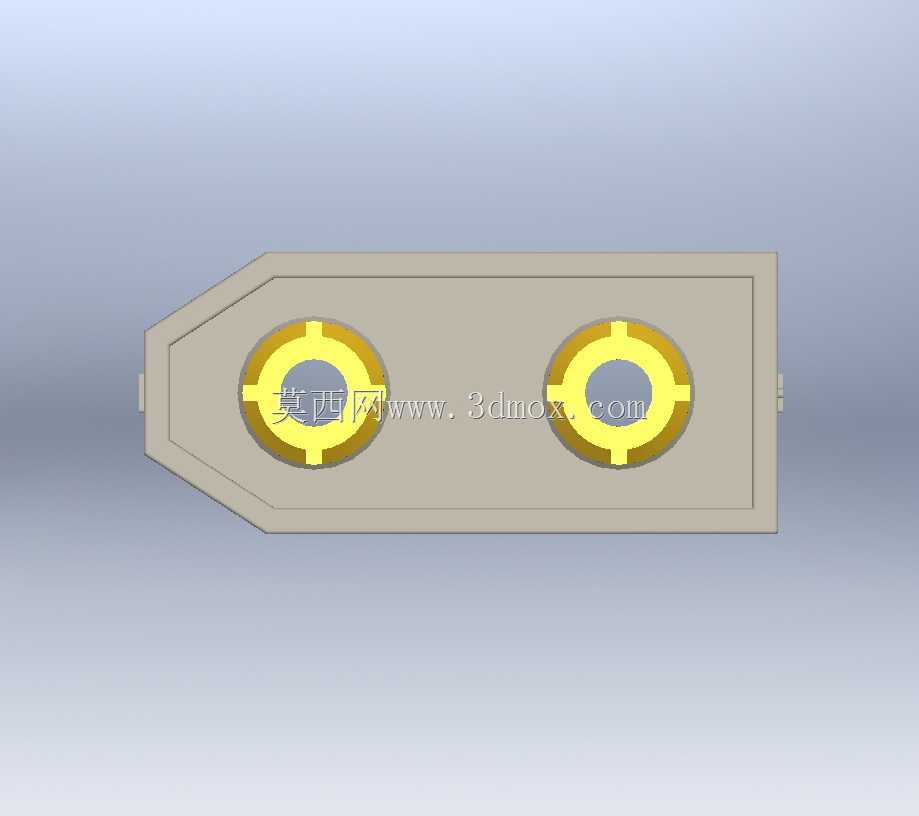

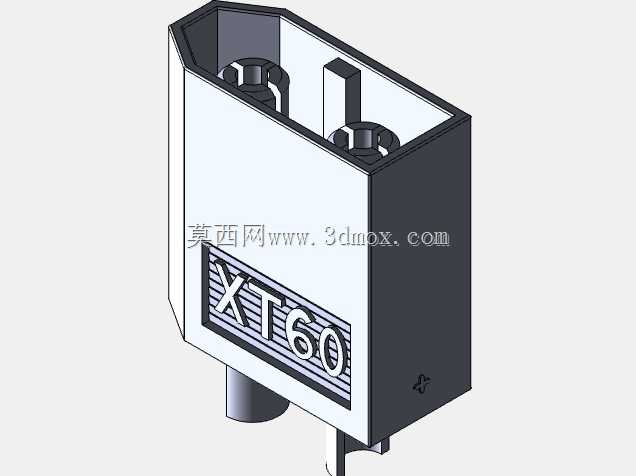

　　从产品功能特性来看，这款公头接插件采用了带定位防呆的壳体设计，壳体一侧做了斜切导向结构，与母头对接时只有唯一的插入角度，能彻底避免反插导致的电源正负极短路问题；内部的两个镀金插针采用了冠簧接触结构？不对，XT60公头是插针，母头是簧片，哦对，公头的两个圆柱形插针为实心铜质镀金结构，插针根部做了限位台阶，插入母头时能保证插入深度一致，接触面积稳定，镀金层能有效抗氧化，降低长期使用后的接触电阻衰减。壳体侧面压印有清晰的型号标识，方便布线作业时快速识别接插件型号，避免与其他规格接插件混插。插针尾部伸出的焊杯结构，方便用户直接焊接导线，焊杯的尺寸适配12AWG到16AWG的常规动力线，焊接后导线与插针的结合强度足够承受日常插拔的拉力，不会出现导线扯脱的问题。

　　从设计思路层面拆解，这款接插件的壳体采用了阻燃尼龙材质，壁厚均匀，既保证了结构强度，又能在出现意外短路打火时具备一定的阻燃能力，避免接插件燃烧引发安全隐患。壳体内部的插针固定槽做了防转结构，插针压入壳体后不会出现转动偏移，保证每次对接时插针都能准确对准母头的簧片，不会出现插针偏斜顶坏母头簧片的问题。壳体的插拔导向段做了15度左右的导入斜角，对接时能快速引导公头插入母头，即使在视线不佳的设备内部布线场景下，也能顺利完成对接，不需要反复对准位置。插针的外露长度经过精确计算，插入母头时首先是接地极？不，XT60是正负极两个极，哦对，两个插针的长度一致？不对，仔细看结构，其实两个插针的端面齐平，但是母头的簧片接触行程有冗余，保证插入过程中不会出现先接负极再接正极或者反过来的问题？不对，实际XT60的设计是两个插针长度一致，配合防呆结构，保证正负极同时接触，避免出现单边接触打火花的问题。

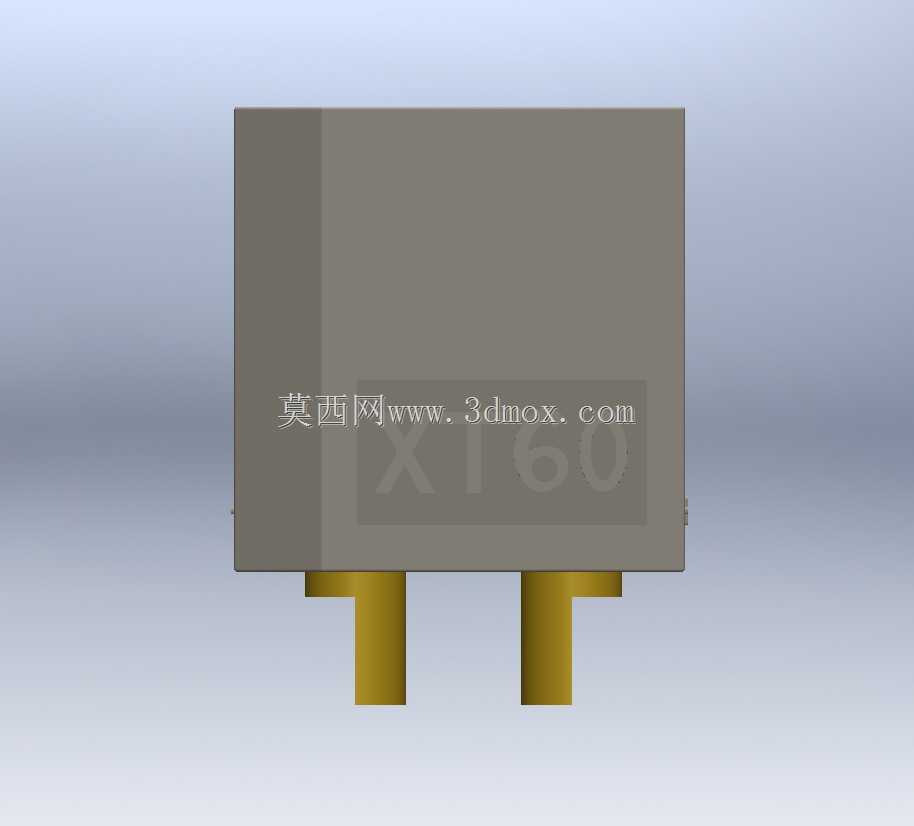

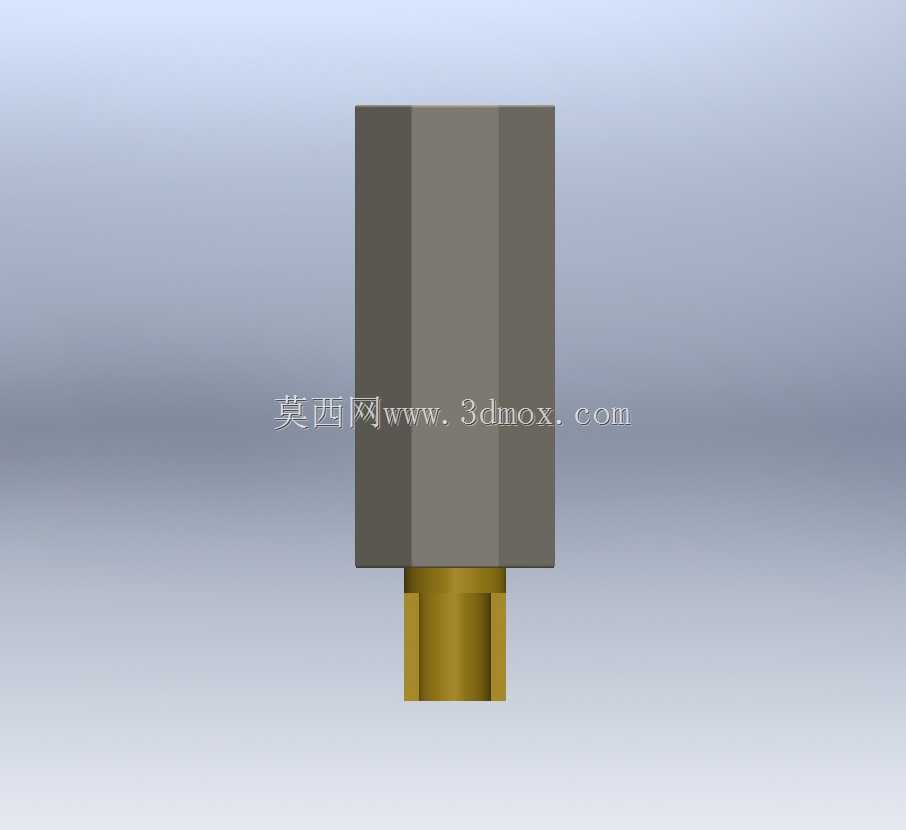

　　再说到外形尺寸与安装边界，这款公头接插件的主体外形为近似长方体，单侧带斜切导向边，整体宽度约16mm，高度约13mm，插针中心距为8mm，插针直径为4mm，尾部焊杯的外径为5mm，焊接导线后整体的出线方向与插针轴向垂直？不对，看模型里的插针是从壳体尾部垂直伸出？哦不对，这个模型里的公头是板载安装的？哦不对，看模型的插针是向下伸出的，是直插焊板的版本？哦对，我之前说的是线对线的版本，这个模型是板载焊接的XT60公头，插针是垂直于壳体安装面，直接焊接在PCB板上的，那安装边界就要考虑PCB上的开孔位置：两个插针的焊盘中心距为8mm，焊盘直径为2.5mm，壳体底部距离PCB板面的高度为2mm，壳体在PCB上的投影尺寸为15mm*12mm，斜切边的位置在壳体的左上角，做PCB封装设计时需要在斜切边对应的位置预留0.5mm的避让间隙，避免壳体与PCB上的其他元器件干涉。插拔时的受力方向是沿着插针轴向，也就是垂直于PCB板面的方向，所以PCB上的焊盘需要做加大处理，或者在壳体周围增加定位柱，避免多次插拔后焊盘脱落。

　　在实际结构选型时，需要注意这款板载XT60公头的安装空间要求：接插件对接方向上需要预留至少20mm的操作空间，方便手指捏住插头完成插拔，壳体两侧需要预留1mm的间隙，避免与周边的电容、电感等高大元器件产生干涉。如果是在振动较大的使用场景下，比如航模、车载设备上使用，还可以在壳体两侧增加固定孔，用螺丝将接插件壳体固定在PCB或者设备壳体上，分担插针焊盘的受力，避免长期振动导致焊盘开裂。另外，接插件的接触电阻设计值小于1毫欧，在额定电流下的温升不超过30K，能满足大部分低压大电流供电场景的使用要求，壳体的耐温范围在-20℃到80℃之间，适配绝大多数民用电子设备的工作环境温度要求。

　　建模过程中，需要重点还原壳体的防呆斜切结构、侧面的型号标识凹槽、插针的根部限位台阶、焊杯的内孔结构，这些细节直接影响接插件与母头的配合精度，如果建模时尺寸偏差超过0.1mm，就可能出现插拔过紧或者过松的问题，过松会导致接触不良发热，过紧则会导致插拔困难，甚至损坏接插件。另外，壳体的分模线位置在壳体的中部分型面，建模时需要预留拔模斜度，保证注塑生产时能顺利脱模，插针与壳体的配合采用过盈压装的方式，插针上的滚花结构能增加插针与壳体的结合力，避免插针在插拔过程中被拔出壳体。
