明纬150W24V开关电源结构设计

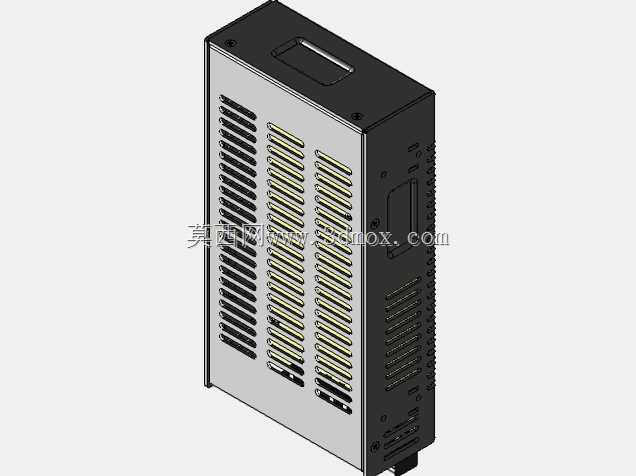

　　这款150W功率等级的24V直流输出开关电源，是工业配电场景里应用极广的AC-DC转换单元，常见于自动化控制柜内部、小型设备集成供电、LED驱动配电、工控板卡集中供电等场景，能将常规市电交流输入转换为稳定的24V直流输出，给现场的传感器、继电器模组、小型执行器、控制板卡等器件提供稳定的直流供电。从结构设计来看，整机采用封闭金属壳体设计，壳体上盖冲压出密集的长条状通风散热槽，既可以保证内部功率器件工作时的热量自然对流散出，又能阻挡较大尺寸的异物落入壳体内部触碰带电部件，满足常规工业环境的防护要求。

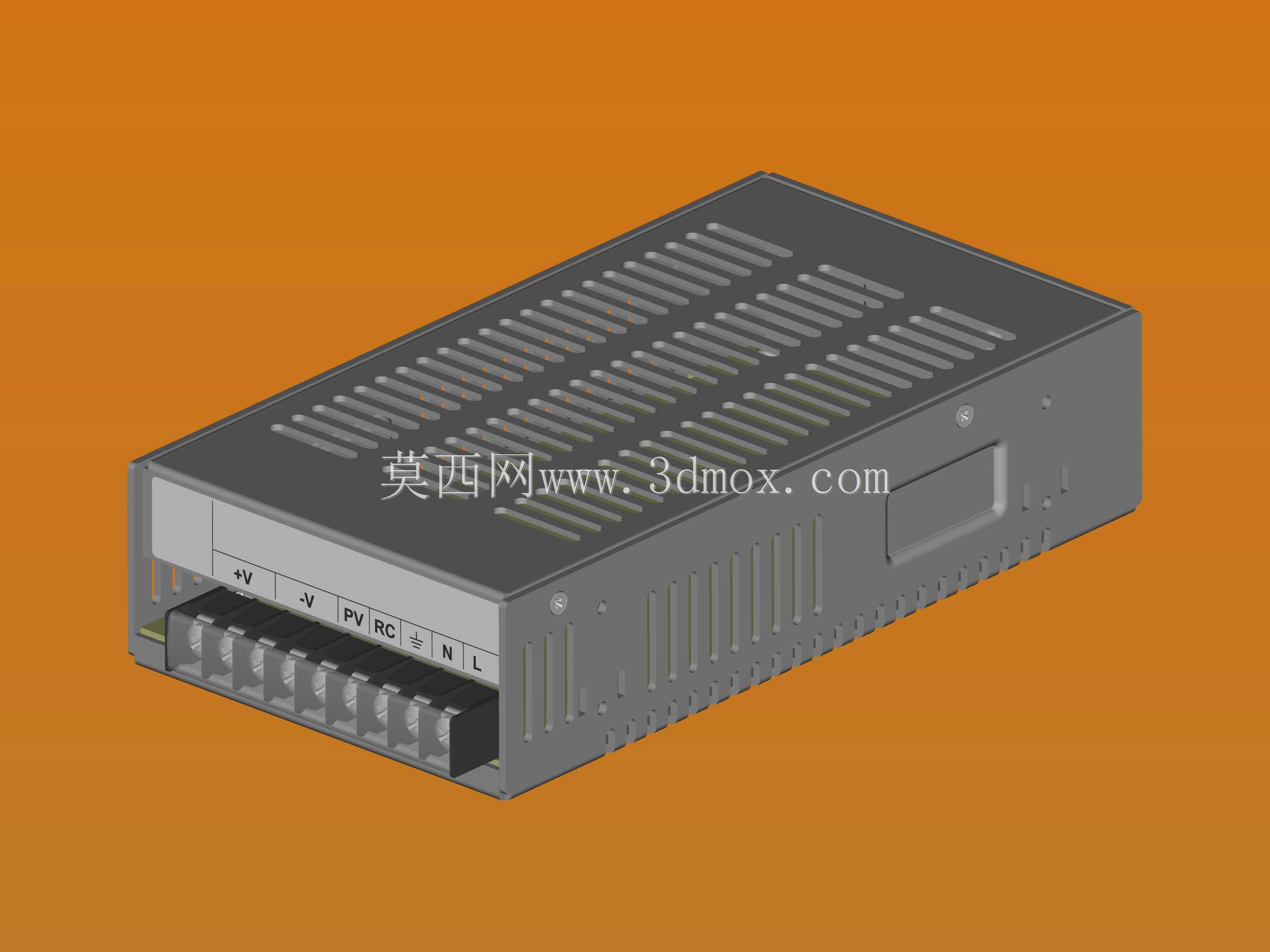

　　壳体侧面预留了标准的安装固定孔位，既可以采用螺丝直接固定在设备安装板上，也可以搭配配套的安装卡扣实现DIN导轨安装，适配不同柜内的安装布局需求。接线端采用栅栏式接线端子排布在壳体前端，从端子标识可以清晰区分交流输入的L、N、接地端，以及直流输出的正负极、电压调节端口，接线时无需拆开壳体就能完成全部接线操作，端子间距满足电气安全爬电距离要求，避免不同电位端子之间出现拉弧短路风险。前端面板还预留了状态指示窗口，内置的工作状态指示灯可以直观反馈电源的输出是否正常，方便现场运维人员快速排查供电故障。

　　内部结构布局上，功率变压器、整流桥、滤波电容、MOS管等发热器件会紧贴壳体底部的金属基板安装，通过金属基板将热量传导到整个壳体表面增大散热面积，无需额外加装散热风扇就能满足150W功率下的长期连续工作需求，避免风扇转动带来的积尘、噪音以及寿命短板，适合在无人值守的工业现场长期运行。设计过程中需要重点考量的边界尺寸包括整机的长宽高占位，在柜内布局时需要在壳体上下预留至少10mm的通风间隙，左右两侧预留5mm以上的安装操作空间，接线端前方要留出至少30mm的走线弯曲空间，方便线缆接入后的整理与固定。

　　壳体的钣金折弯圆角、安装孔位的同轴度、端子座与壳体开孔的配合公差都需要严格控制，避免组装时出现端子歪斜、壳体拼接缝隙过大、安装孔对位不准的问题。上盖的散热槽开孔方向要顺着柜内空气对流的方向设计，提升自然散热的效率，槽孔的宽度控制在2mm以内，防止现场的金属碎屑、导线头等异物掉入壳体内引发短路。接地端子的位置要靠近壳体安装脚，确保壳体可靠接大地，满足电气安全的耐压与漏电流要求。这类开关电源在选型时，除了功率与输出电压参数，结构尺寸与安装方式是结构工程师重点关注的内容，精准的三维模型可以直接导入控制柜的装配文件中，提前校验安装空间、走线干涉、散热间隙是否满足要求，避免实际装配时出现空间不足、与其他器件磕碰的问题。建模过程中需要准确还原每个接线端子的位置、安装孔的中心距、散热槽的排布尺寸、壳体的倒角细节，甚至端子螺丝的头部高度都要准确还原，才能在虚拟装配时真实模拟实际安装的全部场景，给后续的柜内布局、结构件设计提供准确的参考依据。不同于消费类电源产品，工业级开关电源的结构设计更偏向可靠性优先，所有的结构细节都围绕长期稳定运行、安装维护便捷、安全防护达标这几个核心目标展开，没有多余的装饰性结构，每一处冲压特征、开孔、折弯都有对应的工程意义。
