单开门立式钣金电气控制箱体结构

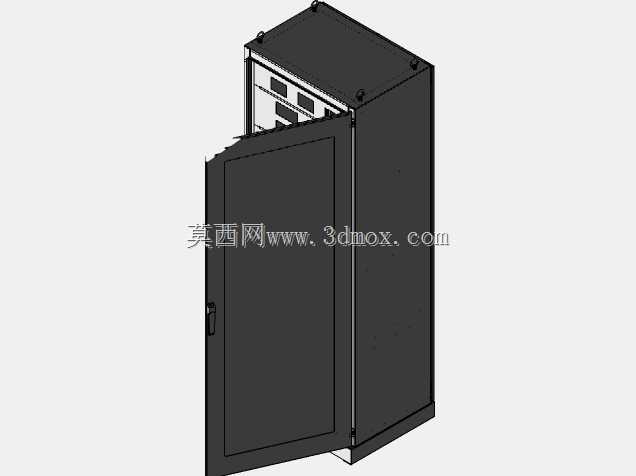

　　这款立式单开门钣金电箱，是工业供配电、设备电控系统里最常用的防护承载结构，日常在生产车间的设备旁、厂区配电支路、自动化产线的主控工位都能见到这类柜体的身影，核心作用是把断路器、接触器、接线端子排、PLC控制模块这类电气元器件规整收纳在封闭腔体里，既隔绝车间里的粉尘、切削液飞溅、意外磕碰对元器件的损伤，也能避免人员误触带电部件引发安全事故。

　　从结构设计逻辑来看，整个柜体采用分体拼接式钣金结构，主体框架由冷轧钢板折弯成型后通过紧固件拼接，没有采用满焊结构，一方面是控制焊接变形量，保证柜体各面的平面度，方便门板与门框的配合，另一方面也便于后期拆解维护，当柜体局部出现磕碰变形时，可以单独更换对应板材，不用整体报废。门板采用内嵌式安装，侧边配置暗装式门锁，关闭后门板与门框的贴合面有折边形成的防水挡边，配合粘贴在门框上的密封胶条，能够达到常规工业场景要求的防护等级，应对车间日常的浮尘、偶尔的液体泼溅完全足够。门板内侧预留了安装线槽与接地螺柱的位置，方便后期布设门板上的按钮、指示灯的控制线，同时保证柜体整体接地连续性，符合电气安全规范要求。

　　柜体内部的安装空间做了通用化设计，腔体两侧预留了多组安装孔位，既可以固定标准的电器安装梁，适配不同尺寸的导轨式安装元器件，也可以根据实际需求加装隔板，把腔体分隔成强电区、弱电区，避免强弱电信号干扰。柜体顶部预留了进线敲落孔，底部同样预留了出线开孔位置，现场布线时可以根据线缆走向选择开孔方向，不用额外现场切割板材，减少现场施工的工作量。柜体背部设计了挂装孔位，同时底部也预留了落地安装的固定孔，既可以挂墙安装节省车间地面空间，也可以配合底座落地安装，适配不同的现场安装条件。

　　从安装边界来看，这款柜体的深度设计充分考虑了常规电气元器件的安装深度，哪怕是加装了接线端子与线槽之后，门板关闭时也不会挤压到内部的线缆与元器件，不会出现线缆被门板夹破绝缘层的隐患。柜体的门板开合角度可以达到120度以上，打开后不会遮挡内部元器件的操作空间，日常检修、更换元器件时不需要完全拆下门板，就能完成大部分维护操作。柜体的所有钣金边缘都做了折边钝化处理，没有裸露的锋利切口，不管是生产组装环节还是现场安装维护，都不会划伤作业人员的手部，这也是钣金类电气柜体设计里很容易被忽略但非常重要的细节。

　　在实际选型应用中，这类通用钣金电箱可以适配绝大多数低压配电、小型设备控制的场景，不需要单独开模定制，只需要根据内部元器件的排布调整安装梁的位置，就能快速完成整柜的组装，相比定制焊接的柜体，生产周期更短，成本也更可控。结构设计上充分考虑了钣金加工的工艺性，所有折弯角度都是标准90度，折弯半径匹配常规冷轧钢板的加工参数，不需要特殊的折弯模具就能加工，板材的下料排版也能最大化利用标准幅面的钢板，减少边角料的浪费，降低生产制造成本。柜体表面采用静电喷塑处理，涂层附着力强，耐刮擦，在车间常规的温湿度环境下不会轻易出现掉漆、锈蚀的问题，能够满足长期使用的需求。
