4mm规格面板安装型香蕉接插件结构设计

　　做测试治具和实验台布线的工程师对这类4mm香蕉接插件肯定不陌生，日常做低压大电流的临时接线、教学实验台的信号转接、工业测试工装的快速接线工位，都离不开这类接插件，相比拧螺丝的接线端子，它的插拔效率高，接触可靠，重复插拔寿命长，是低压测试、小功率电源传输场景里最常用的互连元件之一。

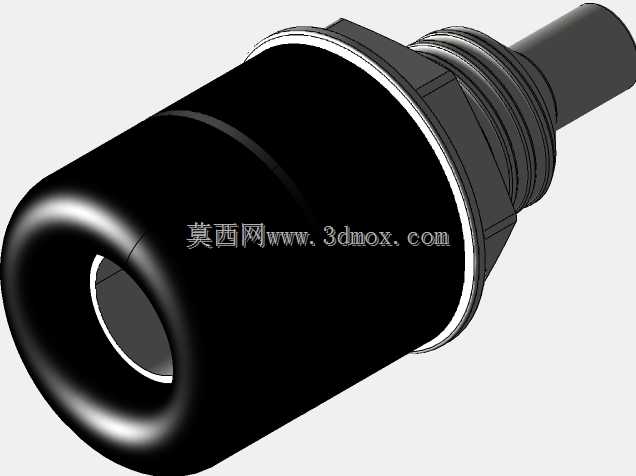

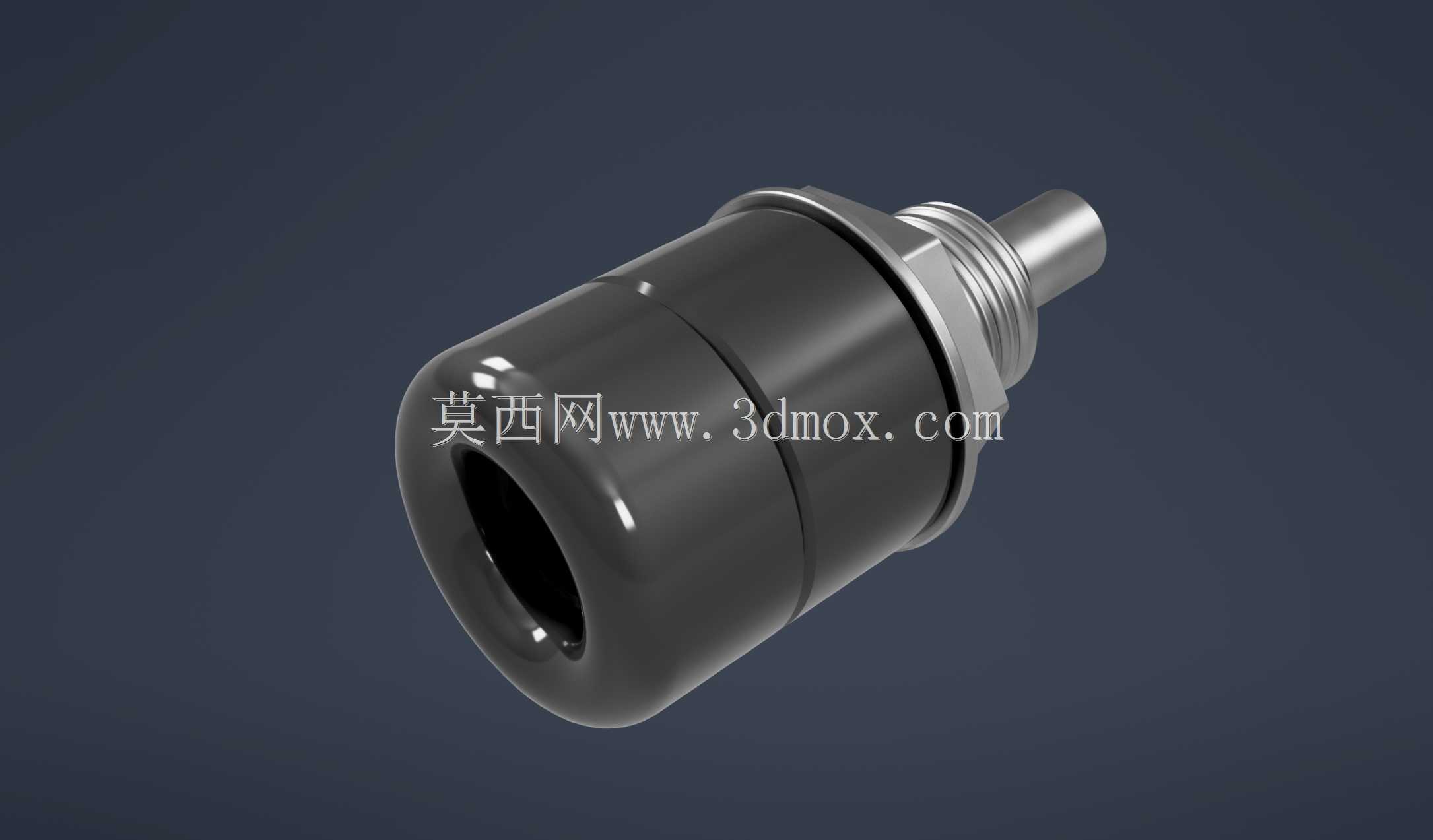

　　这次的结构设计完全围绕面板安装场景做适配，整体采用穿板固定的结构形式，尾部带外螺纹和锁紧六角螺母，安装时只需要在设备面板上开出对应直径的安装孔，将接插件主体从面板正面穿入，在背面拧上配套的六角防松螺母就能完成固定，不需要额外设计卡扣或者焊接固定位，安装效率很高，适配1-3mm厚度的常见设备面板，不管是亚克力实验台面板、金属设备机箱面板还是绝缘塑料面板都能兼容。

　　接触端的设计充分考虑了插拔手感和接触可靠性，前端插孔采用弹性收口结构，内部是带纵向开槽的铜质接触件，插入匹配的4mm香蕉插头时，开槽结构会自适应张开，依靠铜材本身的弹性抱紧插头的金属插杆，接触电阻稳定，不会因为多次插拔出现接触不良的问题，额定通流能力可以满足常规低压测试、小功率电源传输的需求，不会出现接插件过热的情况。

　　绝缘外壳部分采用分段式的绝缘结构，外露在面板正面的部分做了加大的绝缘凸台，凸台直径大于安装孔直径，安装后可以完全覆盖安装孔的边缘，避免面板金属毛刺和内部导电件接触造成短路，外壳表面做了防滑的哑光处理，插拔插头时手指碰到外壳不会打滑，绝缘材料选用耐温、绝缘性能优异的工程塑料，即使长期通电发热也不会出现绝缘失效、外壳变形的问题。尾部的接线端设计在面板背面，采用焊片式接线结构，用户可以根据需求焊接导线，或者压接接线端子后固定，接线空间充足，即使是较粗的多股铜导线也能顺利接入，不会出现导线弯折空间不足、绝缘皮压破的问题。

　　设计过程中特意做了安装边界的尺寸校核，接插件穿入面板后的主体长度控制得比较紧凑，不会在面板背面占用过多的内部空间，对于内部布线空间紧张的小型测试设备、便携实验箱来说非常友好，不会和内部的电路板、其他元器件产生干涉。六角螺母的对边尺寸采用标准件规格，用户安装时不需要定制特殊工具，用普通的活动扳手或者对应规格的呆扳手就能完成锁紧，锁紧后接插件不会因为频繁插拔出现转动、松动的情况，长期使用的稳定性有保障。

　　从实际使用的场景来看，这类接插件除了常规的教学实验台、测试治具使用，在小型电源设备、电子维修工装、DIY电子设备的面板接线中也有大量应用，设计时特意做了防呆和安全考量，外露的绝缘部分高度足够，插头插入后手指不会碰到带电的金属部分，避免误触触电的风险，插孔内部的接触件做了倒角导向，插头插入时不需要刻意对准，顺着倒角就能顺利滑入插孔，即使是盲操作也能顺利完成插拔，非常适合需要频繁更换接线的测试场景。

　　结构建模的时候，所有配合尺寸都按照通用4mm香蕉接插件的行业通用公差做了预留，接触件的弹性开槽宽度、收口角度都经过反复校核，既保证足够的抱紧力，又不会因为插拔力过大导致使用不便，外壳和内部金属嵌件的配合采用过盈加卡扣的双重固定方式，不会因为多次插拔出现外壳和金属件分离、转动的问题，整体结构没有多余的复杂零件，加工和装配的工艺性很好，适合批量生产，零件的脱模斜度、壁厚都按照注塑加工的工艺要求做了优化，不会出现注塑缩痕、脱模困难的问题。
