F5规格直插式RGB三色发光二极管结构

　　在工业控制设备的状态指示、消费电子的背光提示、小型仪器的信号反馈场景里，直插式RGB发光二极管是应用频次极高的基础电子元器件，本次建模的PL8223-F5规格RGB LED，完全围绕实际量产的直插灯珠物理形态还原，可直接用于PCB布局干涉检查、面板开孔适配、整机装配仿真等结构设计环节。

　　从实际使用场景来看，这类F5封装的RGB灯珠常被用在小型控制柜面板的状态指示、手持检测设备的工作状态提示、DIY电子制作的彩色光源模块、小型家电的运行信号反馈位置，区别于单色直插LED，RGB三色集成的结构可以通过不同引脚的通断组合，实现红、绿、蓝三原色以及混色后的多种色彩输出，单颗器件就能替代多颗单色灯珠的指示功能，大幅压缩面板占用空间，减少PCB上的器件排布密度。

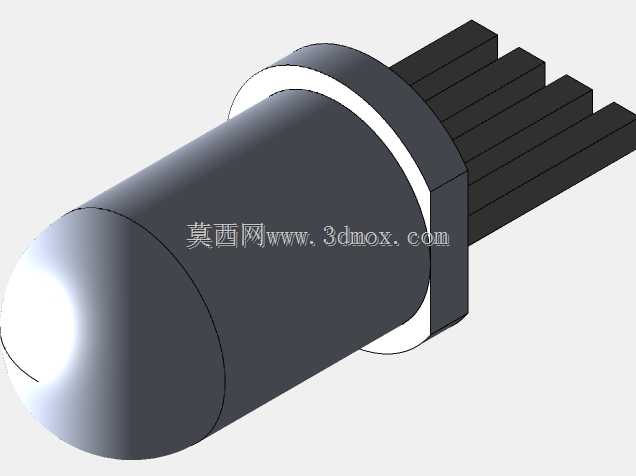

　　建模过程中首先还原了灯珠的核心外形结构：头部为直径5mm的半球形环氧封装透镜，这个曲面结构的弧度直接决定了灯珠的发光角度，建模时严格按照量产器件的透镜曲率绘制，保证后续做光线仿真、装配干涉检查时的尺寸准确性；透镜根部设计有一圈环形限位凸台，这个凸台是安装时的核心定位结构，当灯珠插入面板的安装孔时，凸台端面会贴紧面板内侧，既可以控制灯珠伸出面板的高度，也能在过波峰焊时起到临时固定作用，避免灯珠受焊锡张力倾斜偏移。

　　灯珠的主体柱身部分为圆柱形环氧封装结构，柱身直径与透镜根部直径保持一致，柱身长度匹配常规PCB到面板的安装距离，保证引脚伸出PCB背面的长度符合波峰焊的工艺要求，不会因为引脚过长导致焊接连锡，也不会因为引脚过短出现焊盘吃锡不足的问题。尾部伸出的四根直插引脚按照标准间距排布，分别对应红、绿、蓝三色的阴极以及公共阳极，引脚的截面尺寸、伸出长度、引脚间距完全匹配通用IC插座、标准焊盘的尺寸规范，结构设计人员在绘制PCB封装时可以直接参考该模型的引脚尺寸，避免出现封装与实物不匹配导致的装配问题。

　　从安装边界来看，这款灯珠适配的面板安装孔直径为5.1-5.2mm，孔位公差控制在±0.05mm范围内，既可以保证灯珠顺利插入，也不会因为间隙过大导致灯珠晃动；灯珠安装后伸出面板表面的高度为透镜半球的半径尺寸，不会因为突出过高容易被外力磕碰损坏，也不会因为突出过低导致发光角度被面板遮挡。PCB侧的安装边界需要注意，四根引脚对应的焊盘直径按照1.0mm设计，焊盘之间的阻焊桥宽度不小于0.3mm，避免焊接时出现连锡短路；灯珠柱身底部距离PCB表面的预留间隙控制在0.5-1mm，既可以保证焊接时的助焊剂挥发空间，也能避免环氧柱身直接贴紧PCB导致焊接应力无法释放，长期使用后出现引脚断裂的问题。

　　设计思路上完全遵循量产器件的工艺要求，没有做多余的异形结构，所有的倒角、拔模角度都匹配注塑封装的生产工艺：透镜与柱身的连接位置做了微小的圆弧过渡，避免环氧封装时出现应力集中导致的开裂；引脚与环氧封装的结合位置做了滚花结构的还原，这个结构在实际器件中可以增强引脚与环氧的结合力，避免受外力拉扯时引脚从封装体内脱出；每根引脚的根部都做了轻微的折弯定位结构，对应PCB安装时的引脚成型要求，结构设计人员在做装配仿真时，可以直接参考这个结构设计引脚的折弯角度，匹配不同厚度的面板安装需求。

　　在设备选型适配时，这款模型可以直接导入整机装配体中，检查灯珠与周边结构件的间隙：比如面板与PCB之间的支撑柱是否会和灯珠柱身干涉，灯珠伸出面板的位置是否会被外壳的遮光筋遮挡光线，焊接后引脚伸出PCB背面的长度是否会和背面的壳体、其他元器件产生冲突。区别于简化的灯珠模型，这个模型还原了所有影响装配的细节结构，不会因为模型简化导致实际生产时出现装配干涉问题，能有效减少结构打样的迭代次数，缩短产品开发周期。对于做电子实训设备、教学演示装置的设计人员来说，这个模型也可以用于装配工艺的演示动画制作，直观展示直插LED的安装方式、引脚定义、焊接定位要点，比平面图纸的展示效果更直观。
