1W功率直插色环电阻三维结构模型

　　在各类电子电路设计、PCB布局验证、教学演示场景中，直插色环电阻是应用频次极高的无源限流元件，本次构建的1W功率规格直插电阻三维模型，完全围绕实际生产装配中的真实参数还原，可直接用于整机结构干涉检查、装配工艺模拟、教学演示动画制作等场景。不同于小功率信号级电阻，1W功率的直插电阻通常承担电源回路、功率输出段的限流、分压、负载功能，常见于小功率电源模块、音频放大电路、工业控制板卡的功率区段，在选型时除了阻值精度、温漂参数外，结构尺寸与引脚成型状态是结构工程师必须核对的核心边界，直接决定PCB开孔位置、元件高度预留、焊盘间距设计是否合理。

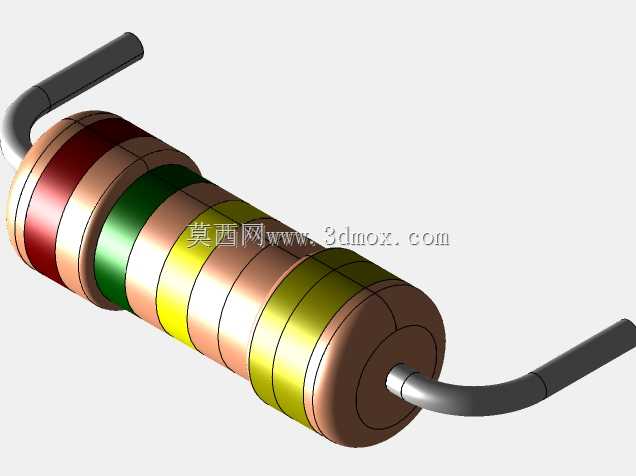

　　从设计思路上看，建模时首先还原了电阻本体的层叠结构：核心陶瓷基体作为承载电阻膜的骨架，外覆的色环涂层严格遵循四色环电阻的标识逻辑，不同色环的宽度、间距按照行业通用的成型工艺还原，避免出现色环错位、宽度比例失调的问题，保证模型在演示场景下的辨识度。本体两端的金属端帽是连接电阻膜与引脚的关键结构，建模时还原了端帽与陶瓷基体的压接配合边界，端帽的倒角、厚度均参考行业通用的1W电阻封装尺寸，没有做夸张的艺术化处理。引脚部分还原了实际生产中常用的成型状态，引脚采用镀锡铜包钢线材质的视觉表现，弯折半径符合波峰焊、手工焊接的工艺要求，避免出现弯折半径过小导致引脚断裂、应力集中的设计缺陷，引脚伸出本体的长度、弯折后的水平段长度，均匹配通用PCB装配的留长要求，既不会因为引脚过长导致焊接后剪脚工序额外增加工时，也不会因为引脚过短导致焊盘浸润不足影响焊接可靠性。

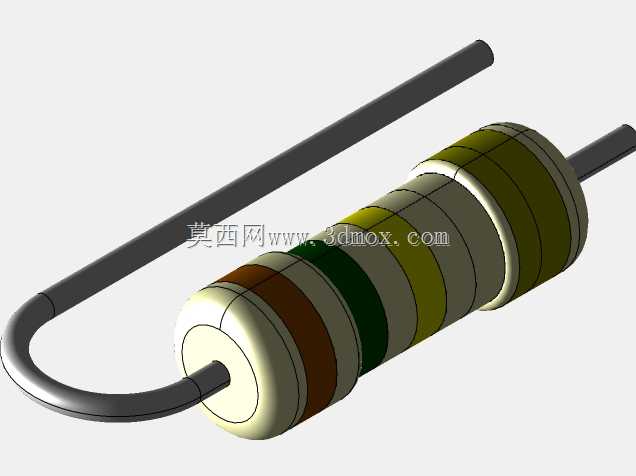

　　尺寸边界上，该模型还原的1W电阻本体直径与长度符合主流厂商的封装规范，两种引脚间距规格分别对应不同的PCB安装场景：16mm引脚间距适用于功率段板卡的大间距布局，预留足够的爬电距离，满足高电压回路的绝缘要求；5mm引脚间距适用于紧凑布局的控制板卡，在保证功率承载能力的前提下压缩板面占用空间。建模过程中特意区分了本体涂层、金属端帽、引脚三个部分的材质表现，涂层部分做半哑光的质感还原，金属端帽与引脚做金属光泽处理，不同色环的色彩饱和度参考实际电阻的涂层色卡，没有使用过于艳丽的失真色彩，保证渲染输出的效果与实物视觉一致。

　　在实际工程应用中，这类直插功率电阻的三维模型主要用于三个方向：其一，PCB布局阶段的结构干涉检查，很多新手工程师在布局时只参考原理图符号的尺寸，忽略电阻本体的实际直径与引脚弯折后的高度，导致装配后电阻与周边的电解电容、散热片、接插件出现空间干涉，不得不返工修改PCB，导入精准的三维模型后可以在设计阶段直接完成空间校验，规避这类低级错误；其二，装配工艺文件的制作，在编制作业指导书、装配动画时，精准的元件模型可以让一线操作人员直观了解元件的成型状态、安装方向、引脚插装深度，减少错装、反装的概率；其三，教学与科普场景的演示，在电子工艺入门、电路原理教学中，可拆解的三维模型可以让学习者直观理解色环电阻的结构组成、色环标识规则、引脚成型要求，比平面示意图的认知效率更高。

　　建模时还特意规避了很多通用元件模型常犯的错误：比如本体两端的圆角过渡，很多模型为了省事直接做直角端面，实际生产中电阻本体的陶瓷基体两端是有圆弧过渡的，端帽压接后也不会出现尖锐的直角棱边；引脚与端帽的连接位置，还原了实际压接后的包裹结构，而不是简单的引脚与端帽平面拼接；色环的位置分布，第一色环距离端帽的距离、最后一环误差环与另一端端帽的距离，都符合实际电阻的标识规范，不会出现色环居中、无法判断读数方向的问题。对于需要做热仿真的场景，该模型的本体尺寸、材质分层也可以为热阻计算提供准确的结构参考，1W电阻在满功率工作时本体表面会出现明显温升，准确的本体体积、表面积参数可以帮助热设计工程师评估周边元件的热影响范围，合理规划元件布局，避免电阻温升传导到周边对温度敏感的半导体元件，影响电路工作稳定性。
