数控等离子切割机配套割炬结构设计

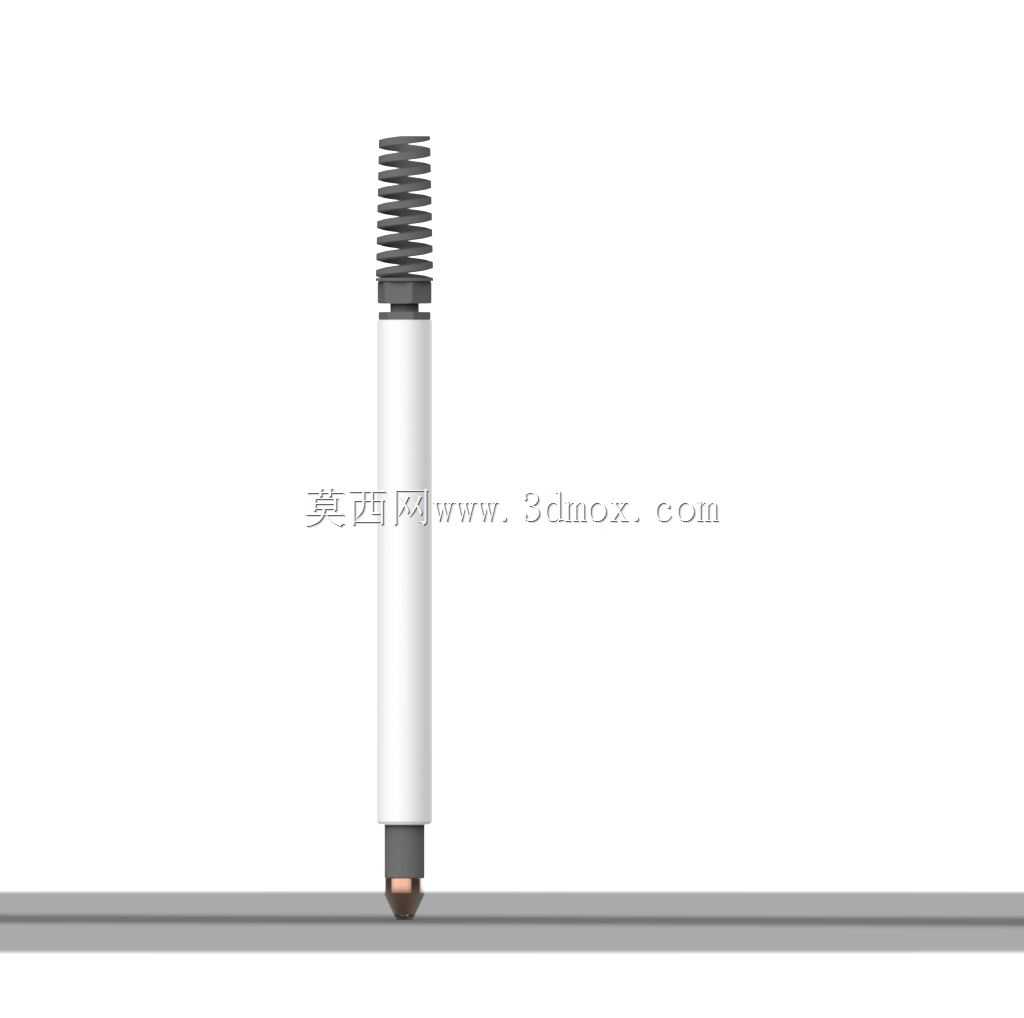

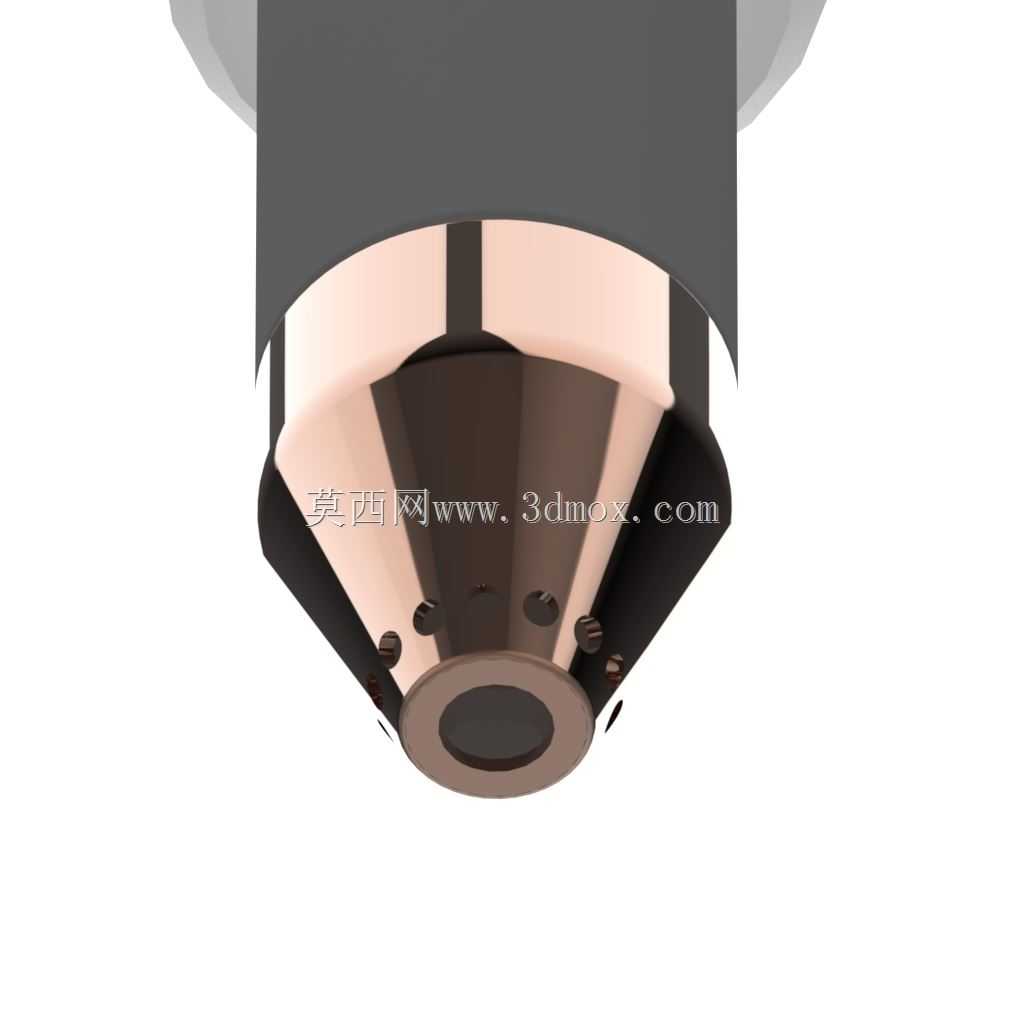

　　在金属板材数控下料加工场景中，等离子割炬是切割执行端的核心功能部件，直接决定切割面成型质量、坡口精度以及连续作业的稳定性，这款适配数控安装架的机用等离子割炬，完全围绕固定式数控切割台的安装与作业需求展开结构设计。不同于手持割炬需要兼顾操作握持的人机工程设计，机用割炬的所有结构边界都要匹配数控设备的装夹逻辑，整体采用细长直杆式布局，总长度控制在396mm，杆身主体直径35mm，这个尺寸是经过多轮装夹验证确定的——既能够适配市面上绝大多数数控等离子切割机的升降夹持架孔径，不会出现装夹间隙过大导致的割炬偏移问题，也不会因为杆身过粗增加升降轴的负载，影响调高系统的响应速度。割炬下端的喷嘴直径为25mm，这个尺寸段的喷嘴能够覆盖常规中厚碳钢板、不锈钢板的切割电流区间，从薄板精细切割到中厚板穿孔作业都能适配，喷嘴段的结构做了阶梯式收窄设计，既能够保证冷却气路的流通截面积，也能避免切割过程中飞溅的熔渣粘附在喷嘴外壁，减少切割过程中的清理频次。

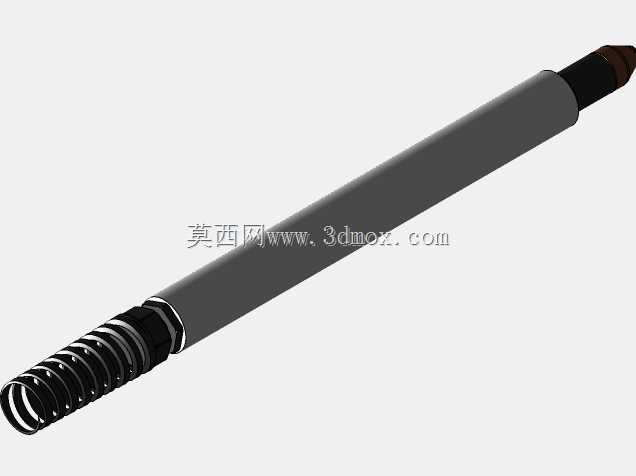

　　从结构分层来看，割炬从上到下依次设置了缓冲弹簧段、绝缘杆身段、电极安装段、喷嘴固定段几个核心功能区。顶部的弹簧缓冲结构是机用割炬的关键设计，当数控设备执行初始定位、或者切割过程中遇到板材变形凸起时，弹簧能够提供15mm左右的压缩行程，避免硬接触撞坏喷嘴或者电极，弹簧的刚度经过匹配调校，既不会因为刚度过小导致正常切割过程中割炬出现窜动，也不会因为刚度过大失去缓冲保护作用。中间的杆身段采用耐高温绝缘材质包裹，一方面隔绝切割过程中产生的高压电，避免电流传导到机床床身引发设备故障或者安全隐患，另一方面也能阻挡切割过程中的热辐射，减少杆身内部气路、电路元件的温升，延长连续作业时间。下端的电极与喷嘴安装位采用同轴度定位结构，装配后电极与喷嘴的同心度误差控制在0.05mm以内，这个精度能够保证等离子弧的压缩均匀性，避免出现偏弧导致的切割面斜度超标、切口挂渣严重的问题。

　　这款割炬的安装边界完全匹配数控等离子切割机的标准安装逻辑，夹持位置设置在杆身上部的光滑圆柱段，距离顶端40mm的区间做了表面粗糙度处理，装夹后不会出现转动或者下滑的情况，气路与电路的接口设置在顶端端面，采用快插式结构，现场更换割炬时不需要复杂的接线接管操作，能够缩短设备停机维护的时间。在实际切割作业中，割炬配合机床的弧压调高系统，能够保持喷嘴与板材之间的恒定高度，在切割起伏板材时也能维持稳定的切割参数，针对不同厚度的金属板材，只需要更换对应孔径的喷嘴与匹配参数的电极，不需要调整割炬的主体安装结构，适配性较强。

　　从设计逻辑上，这款割炬没有多余的冗余结构，所有外形尺寸都围绕机用场景的实际需求确定：杆身长度足够穿透常见的机床防尘护板、升降滑台结构，不会出现安装后长度不足的问题；直径尺寸统一，不需要额外加工转换套就能完成装夹；喷嘴段的外径控制合理，在切割带有窄槽、小孔的工件时，不会因为喷嘴尺寸过大出现干涉，能够完成复杂轮廓的切割作业。冷却气路从杆身内部直通喷嘴位置，切割过程中压缩空气同时完成等离子弧发生、喷嘴冷却、熔渣吹除几个功能，内部流道做了顺滑过渡处理，不会出现气流紊流影响等离子弧稳定性的问题。对于结构设计人员来说，这款割炬的尺寸参数可以直接用于数控切割设备的割炬夹持机构、升降机构的设计参考，不需要额外测绘实物；对于设备运维选型人员来说，明确的安装尺寸与结构参数，能够快速判断是否适配现有设备的安装位，减少选型失误的概率。
