直插式刀片保险丝安装固定座结构设计

　　在低压直流配电、车载电子改装、小型工控设备供电回路的搭建场景里，直插式刀片保险丝座是承担过流保护元件承载、接线固定功能的核心基础配件，区别于传统拧盖式管状保险丝座，这类适配标准刀片熔丝的直插结构，在装配效率、抗震性能、接线可靠性上更适配大电流低压回路的使用需求。从实际工程选型的角度看，这类保险丝座的核心功能是为标准规格刀片熔丝提供绝缘承载腔体，同时完成进出线端的导电连接与物理固定，避免熔丝裸露带来的短路风险，也能在回路出现过流、短路故障时，让熔丝熔断的过程处于封闭绝缘空间内，降低弧光短路、熔丝飞溅带来的次生故障。

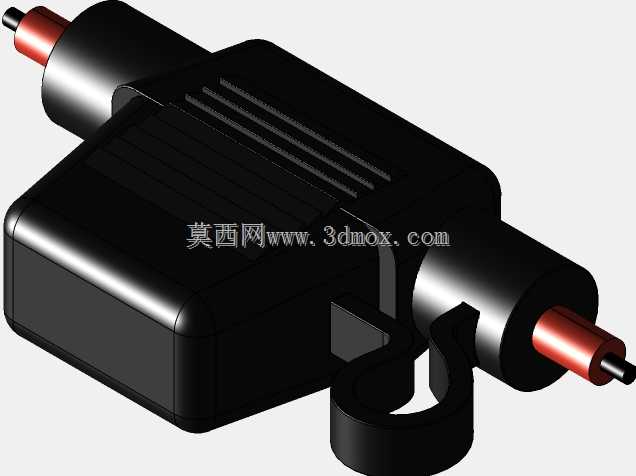

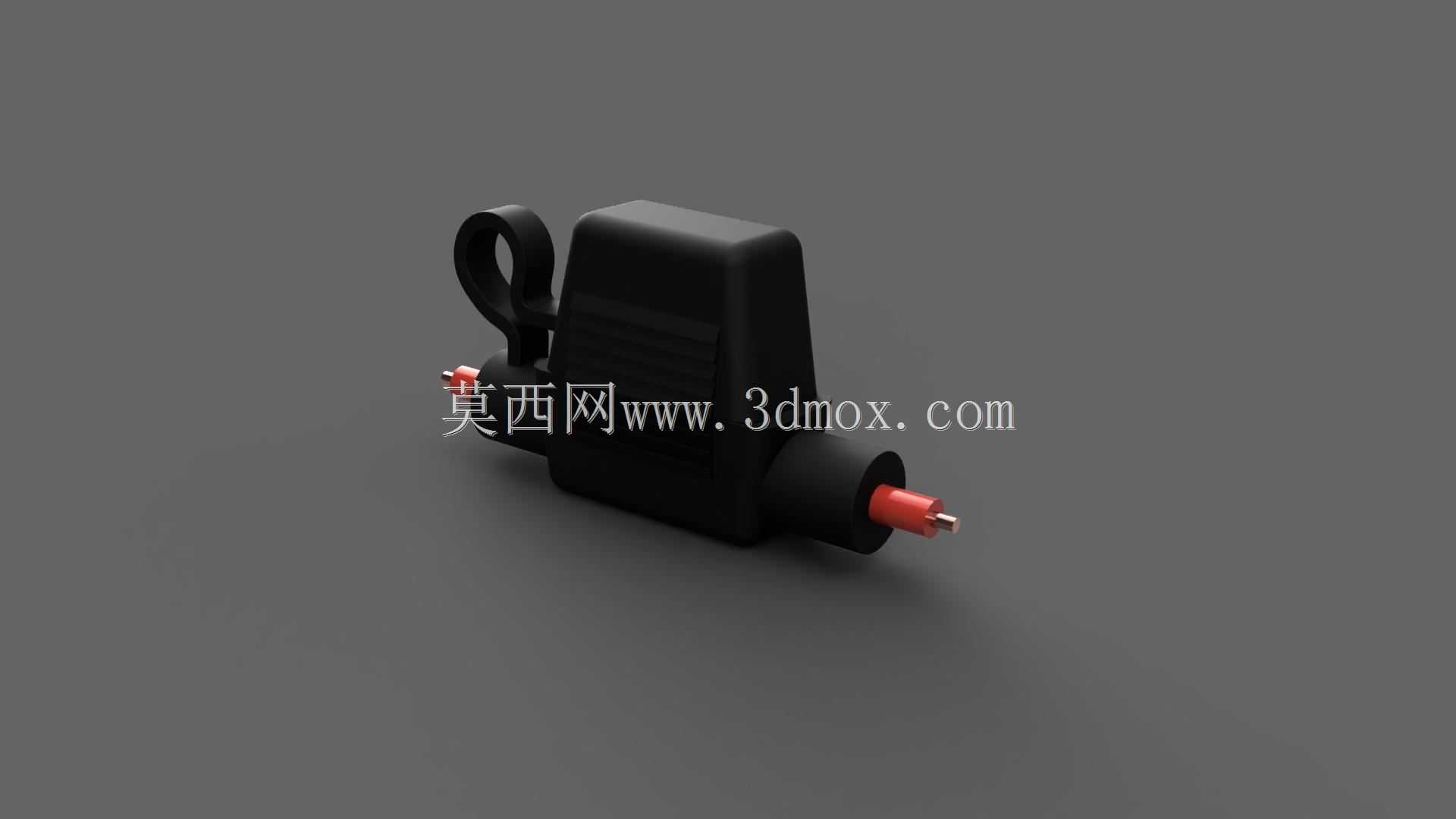

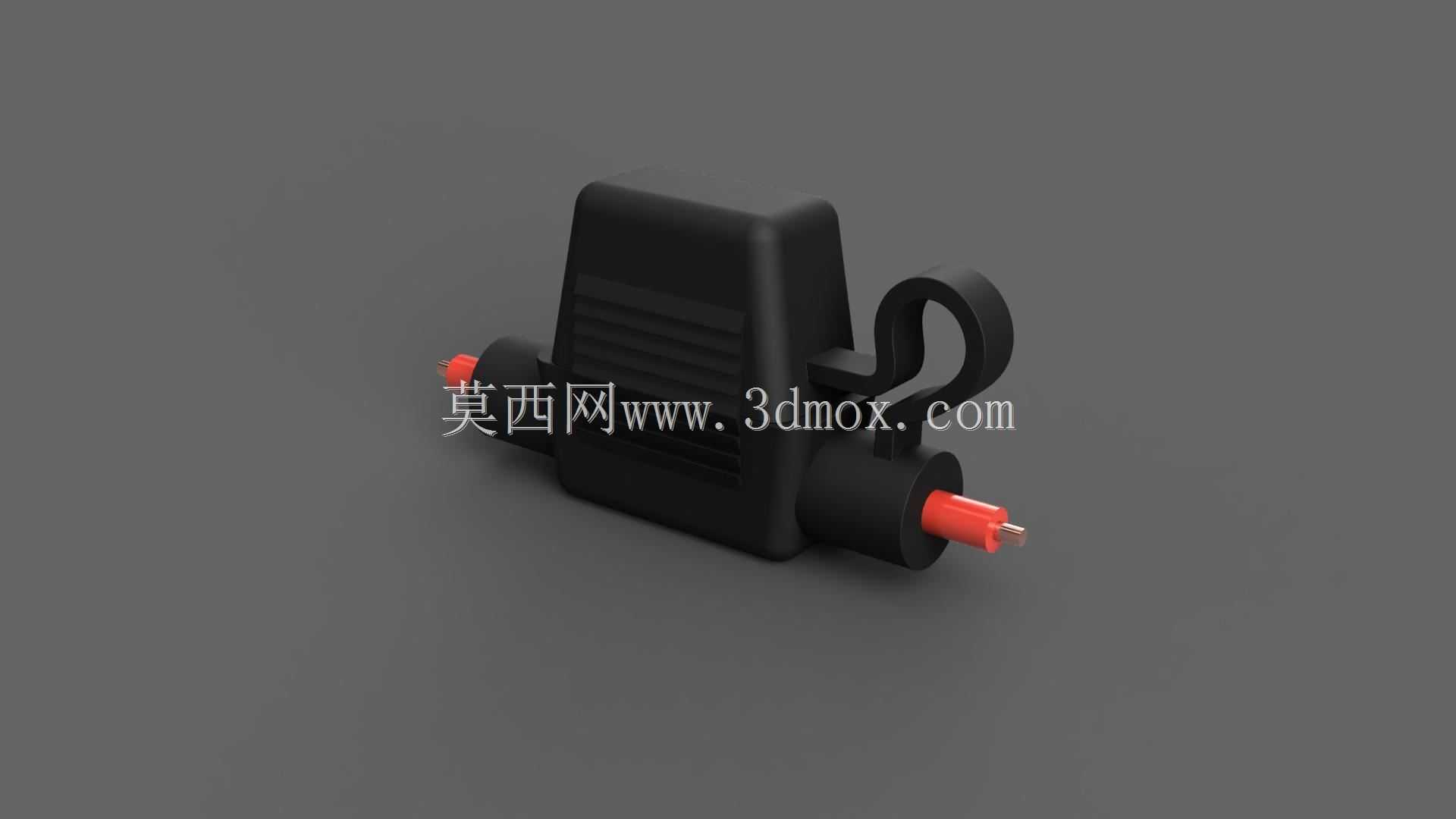

　　设计这类部件时，首先要匹配标准刀片熔丝的外形尺寸边界，腔体内部的卡槽尺寸需要严格对应常用中型刀片熔丝的插片间距、插片厚度、本体总长度，保证熔丝插入后不会出现松脱、接触不良的问题，同时腔体预留的插拔操作空间要足够，方便后期维护时不用拆卸整个座体就能直接更换熔丝。主体绝缘外壳采用带加强筋的块状实体结构，外壳侧面的环形挂耳是专门为走线固定设计的结构，在车载、移动设备这类存在持续振动的使用场景里，可以通过扎带穿过挂耳将整个座体固定在线束或者设备安装板上，避免车辆运行、设备振动过程中保险丝座随线束晃动，拉扯两端接线导致的接触不良或者线芯断裂问题。

　　两端的直插式接线端采用同轴凸台结构，接线端的中心导电插针突出绝缘外壳一定长度，适配常规的冷压接线端子或者直插式导线接头，凸台的外径尺寸匹配标准绝缘护套的内径，接线完成后可以直接套上绝缘护套，不需要额外包裹绝缘胶带，提升接线位置的绝缘可靠性。外壳表面的横向防滑筋结构，一方面是增强外壳本身的结构强度，避免注塑成型后外壳出现缩水变形，另一方面在插拔更换熔丝、拆装接线的时候，增加手指与外壳的摩擦力，方便操作时施力，不会因为外壳表面光滑出现滑脱。

　　从安装边界来看，整个座体的外形轮廓为方正块状，没有突出的尖锐结构，安装时不需要预留太大的操作空间，两端接线方向为同轴线直出，走线时可以顺着线束走向布置，不会出现折线导致的线芯应力集中问题。绝缘外壳的壁厚设计兼顾了绝缘强度与结构韧性，既可以承受日常装配时的捏压力度不会开裂，也能在熔丝熔断时承受内部的瞬时冲击不会出现外壳破损。内部的导电夹片采用弹性铜质材料，夹片的夹持力经过设计校核，既可以保证熔丝插片插入后接触电阻足够小，避免大电流通过时出现接头发热的问题，也不会因为夹持力过大导致更换熔丝时插拔困难。

　　在实际的电路布置中，这类直插式刀片保险丝座通常串联在蓄电池出线端、设备电源进线端的主回路上，相比集成在PCB板上的贴片保险丝座，这种外置直插的结构可以承载更大的工作电流，也方便后期运维人员快速排查回路故障、更换损坏的熔丝，不需要拆解设备外壳就能完成维护操作。外壳的绝缘材料选用耐温、耐老化的工程塑料，可以适应发动机舱、户外设备柜这类温度变化范围大、存在油污粉尘的使用环境，长期使用不会出现绝缘性能下降、材质脆化开裂的问题。设计过程中特意将熔丝腔体与接线端做了隔断处理，避免接线端的线芯毛刺伸入熔丝腔体造成内部短路，同时腔体底部预留了微小的排水缝隙，在潮湿环境下偶尔进入的凝露可以顺着缝隙排出，不会在腔体内部积存导致熔丝引脚腐蚀。
