面板安装式SPDT双位滑动开关结构

　　做消费类电子、小型工控板卡的结构设计时，面板安装类滑动开关是绕不开的选型件，这类开关直接外露在设备操作面，既要满足电路通断、档位切换的电气性能，也要兼顾安装后的外观平整度、操作手感一致性，很多新手做结构时容易只盯着电气参数选件，忽略安装边界和操作行程的匹配，最后装上去要么拨钮卡面板开孔边缘，要么焊脚和PCB焊盘对位偏差，量产时出一堆问题。

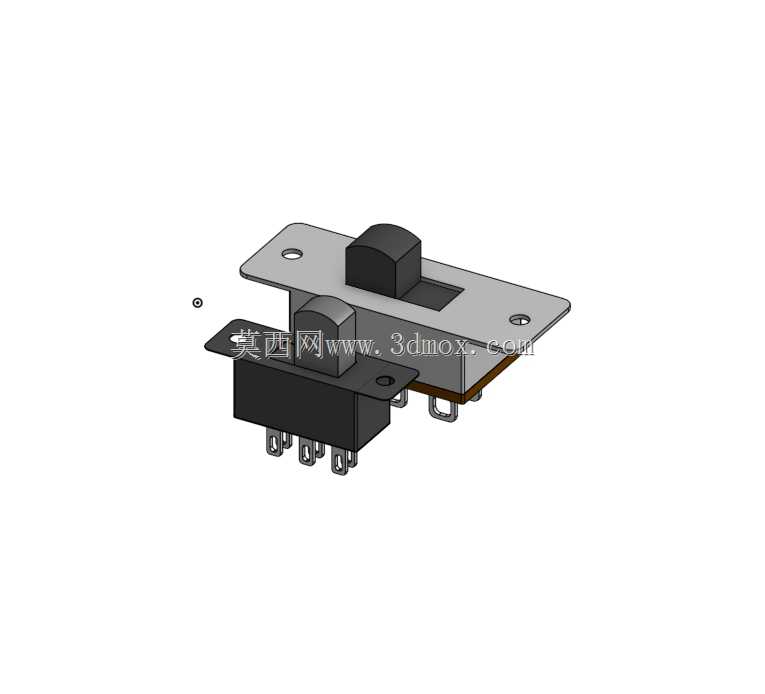

　　这款滑动开关采用金属安装支架加塑胶基座的组合结构，金属支架做了两个定位安装孔，适配面板沉头螺丝固定，支架平面度控制在0.1mm以内，贴装到面板内侧时不会出现翘边，避免拨钮操作时整个开关跟着晃动。基座采用耐高温阻燃PBT材质，过波峰焊时不会出现基座变形、引脚移位的问题，引脚采用直插式排布，焊脚间距做了等距设计，适配常规2.54mm网格的PCB布局，焊脚伸出基座的长度控制在3.2mm，既能保证穿过常规1.6mm厚度PCB后露出足够的焊锡浸润长度，也不会因为引脚过长导致焊后剪脚工序额外增加工时。

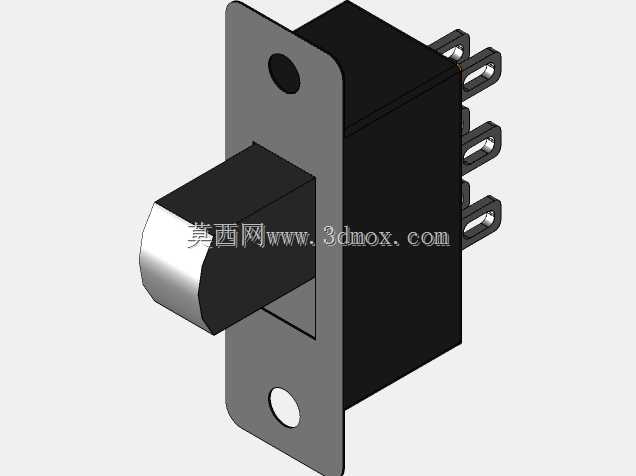

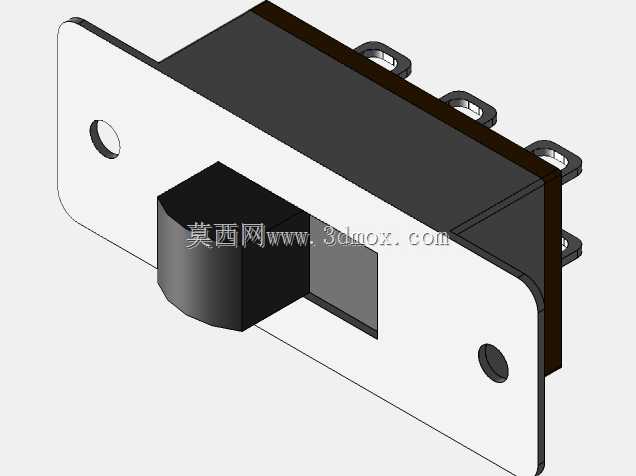

　　从功能特性上看，这款开关覆盖两位迷你滑动、三位大型滑动两种切换逻辑，SPDT架构可实现单路信号的两档切换，sp2t架构可实现两路信号的选通，拨动手感做了档位阻尼设计，每个档位到位时都有清晰的触感反馈，不会出现档位模糊、拨到中间位置虚接的问题，拨钮的突出高度做了差异化设计，面板安装后拨钮高出面板表面的尺寸控制在4mm左右，既方便手指拨动操作，也不会因为突出过高容易被外物误碰触发。

　　实际应用场景里，这类开关常用在小型电源适配器、桌面式工控模块、音频处理设备、小型测试仪器的面板上，用来做电源通断、信号通道切换、功能档位选择，比如音频前级设备的输入源切换、小型电源模块的输出电压档位切换、手持检测设备的量程切换，都能用到这类安装形式的开关。做结构设计时，首先要确认面板的开孔尺寸，这款开关的安装支架定位孔中心距是固定值，面板开孔需要匹配拨钮的滑动行程，开孔长度要比拨钮总滑动行程大0.5mm以上，宽度方向单边留0.2mm的间隙，避免温度变化时面板和开关壳体膨胀系数不一致导致卡滞。

　　设计建模的时候，要重点还原几个关键尺寸边界：首先是安装支架的贴合面到PCB安装面的高度，这个尺寸直接决定了面板和PCB之间的支撑间距，要是这个尺寸算错，要么开关装上去支架悬空，螺丝锁紧后把基座压裂，要么引脚顶到PCB表面，焊盘无法和引脚充分接触；其次是拨钮的滑动行程总长度，这个尺寸要和面板开孔的长度做匹配校验，还要考虑拨钮在两个极限位置时，和开孔边缘的安全间隙，避免拨钮打到开孔侧壁导致档位无法到位；另外还要注意引脚的位置度公差，建模时可以给引脚位置加±0.15mm的公差偏移模拟，验证在极限公差情况下，引脚依然能顺利穿过PCB的过孔，不会出现插装干涉。

　　从结构可靠性角度看，这款开关的金属支架和塑胶基座之间采用卡扣加热铆的固定方式，比单纯的卡扣连接抗冲击性能更好，设备做1米跌落测试时，支架不会从基座上脱落，内部的动触片采用高弹性铜合金材质，表面做镀银处理，接触电阻低，长期使用也不会因为氧化导致接触不良，拨钮和内部滑动块之间采用过盈配合装配，不会出现拨钮脱落的问题，滑动块的导向槽做在基座内部，滑动时全程有导向支撑，不会出现滑动偏斜导致触片接触不良的情况。

　　做选型匹配的时候，还要注意操作力的参数，这款开关的拨动力控制在1.5N到3N之间，既不会因为太轻容易误触，也不会因为太重导致操作手感生涩，适合需要频繁切换档位的使用场景。如果是用在户外设备上，还可以在开关和面板之间加装薄硅胶密封垫，配合支架上的安装孔压紧，就能实现IP65级别的面板防护，不用额外更换密封型开关，能有效控制物料成本。建模时还要预留焊接后的清洗空间，基座和PCB之间留0.3mm的间隙，方便过波峰焊后助焊剂残留的清洗，避免助焊剂残留堆积在滑动槽里，长期使用后导致拨动手感变卡。
