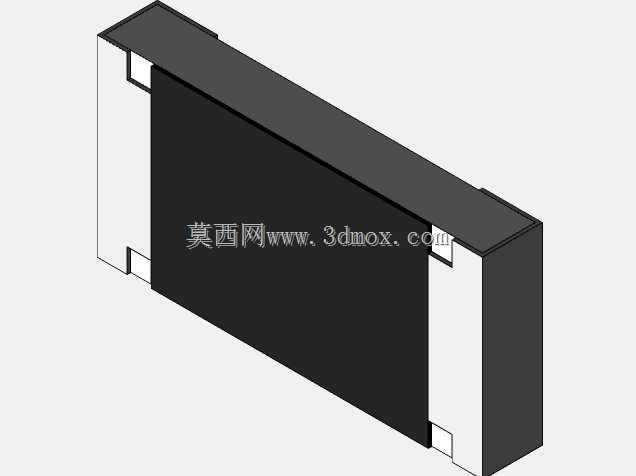

1206封装贴片式电阻三维结构模型

　　从实际应用场景来看，这类电阻广泛应用在电源回路限流、信号链路分压、阻抗匹配、RC滤波电路中，工作时需要承受一定的功率负载，因此模型还原时不仅要关注外部可见的陶瓷基体与端电极结构，还要考虑端电极的镀层厚度、陶瓷基体的倒角细节，这些细节会直接影响SMT回流焊过程中的焊锡爬升高度，进而影响焊点可靠性。在建模思路上，首先要明确1206封装的标准安装边界，器件本体长度方向的尺寸公差需要控制在工业标准允许的范围内，宽度方向要匹配回流焊炉的传送轨道上料间距，厚度方向的尺寸要考虑到板卡堆叠时与上层结构件、屏蔽罩的安全距离，避免出现器件顶壳的问题。在消费电子、工业控制板卡、汽车电子控制单元的PCB设计环节，1206封装的贴片电阻是板上被动元件选型中极为常见的品类，这类表面贴装器件的三维建模精度，直接影响到后续PCB Layout阶段的干涉检查、SMT产线钢网开孔设计、以及整机装配阶段的空间校核工作。不同于直插电阻的引脚穿板结构，1206贴片电阻采用两端端电极直接与PCB焊盘接触的安装方式，建模时需要严格还原器件的实际外形轮廓，避免出现模型尺寸偏差导致的装配干涉问题。

　　两端的端电极结构不能简单做平面拉伸处理，要还原实际生产中端电极包裹陶瓷基体端部的阶梯结构，电极与陶瓷基体的衔接处要做出微小的圆弧过渡，这与实际元件的制造工艺保持一致——陶瓷基体烧结完成后，通过溅射、电镀工艺在两端形成多层金属电极结构，电极边缘不会存在锐利的直角。从结构设计的角度看，这类贴片元件的模型不需要还原内部的电阻膜层、电极内层结构，因为PCB装配阶段只需要关注外部可接触的安装面、外形轮廓、焊盘匹配区域，但如果是做热仿真分析用的模型，还需要在基体内部赋予对应的陶瓷材料属性、端电极赋予金属材料属性，不过面向常规结构干涉检查的模型，重点还是保证外部尺寸的准确性。

　　实际选型时，1206封装的电阻相比0402、0603等更小封装的器件，功率承载能力更强，手工焊接的容错率更高，因此在电源类产品、工业控制板卡、维修调试用的原型板上应用比例很高，建模时还要注意器件顶部的标识区域，虽然不同厂商的丝印标识内容有差异，但模型上预留的标识平面位置要和实际器件保持一致，方便在三维装配评审时快速识别器件类型。在安装边界的处理上，模型需要明确标注器件的禁布区范围，也就是器件本体周边不允许布置其他过高元件、走线、过孔的区域，这部分虽然不属于器件本体结构，但作为面向工程应用的三维模型，需要在建模时将安装参考面与PCB表面的贴合关系定义清楚，两端电极的底面要保证共面，避免出现模型倾斜导致的焊盘对齐错误。很多初级工程师在做这类元件建模时，容易忽略端电极底部的微小弧度，实际生产中贴片电阻的端电极底面并不是完全平整的，存在微小的弧度来适配回流焊时的焊锡浸润，建模时保留这个细节，能让后续的焊点仿真、装配干涉检查结果更贴近实际生产情况。另外，陶瓷基体的颜色、端电极的金属质感虽然属于外观表现部分，但在三维模型中按照实际物料的常规外观做区分，能在整机BOM可视化核对时，快速区分不同封装、不同类型的被动元件，减少物料错配的概率。

　　从SMT产线的实际应用来看，准确的元件三维模型还可以用于贴片机的吸嘴选型校验，1206电阻的顶部吸附面是平整的陶瓷表面，模型还原顶部平面的平面度、尺寸范围，能提前判断吸嘴是否可以稳定吸附器件，避免出现吸嘴尺寸不匹配导致的抛料问题。在做高密度板卡设计时，这类贴片电阻的高度尺寸尤为关键，很多便携式产品的内部空间极为紧凑，板卡与外壳之间的间隙往往只有零点几毫米，如果电阻模型的厚度尺寸比实际器件偏小，就可能导致装配时外壳挤压电阻，造成电阻本体开裂、焊点脱落的问题；如果模型尺寸偏大，又会导致设计阶段预留了不必要的空间，压缩其他器件的布置空间。因此建模时需要严格遵循行业通用的1206封装尺寸规范，同时兼顾不同厂商生产的器件尺寸公差范围，将模型的外形尺寸控制在公差带的中间值，保证模型可以适配绝大多数厂商的同规格物料，不需要针对不同厂商的物料反复修改模型。在结构评审阶段，通过旋转、剖切三维模型，可以直观检查电阻与周边接插件、电容、芯片等元件的间距是否满足安规要求、焊接工艺要求，比如两个相邻贴片元件之间的间距是否足够过回流焊时不会产生连锡问题，电阻与大功率发热元件之间的间距是否满足散热要求，这些都需要基于精准的三维模型来完成校核，避免在打样阶段才发现干涉问题，增加改板成本。
