带滚轮摆杆式微动限位开关结构

　　这类带滚轮摆杆的微动限位开关，是工业自动化生产线、小型机电设备里出镜率极高的位置检测元件，但凡涉及到运动部件行程边界确认、位置到位反馈的场景，几乎都能看到它的身影。比如小型输送线的工件到位检测、自动化夹具的开合限位、3D打印设备的轴端原点定位、家电内部的门盖开合检测，甚至是汽车电子里的踏板位置反馈，都能用到同结构的开关元件，它的核心作用就是把机械位移信号转化为电信号，给控制系统传递到位、超限等状态指令，避免设备运动超程造成碰撞损坏，或是触发下一步工序动作。

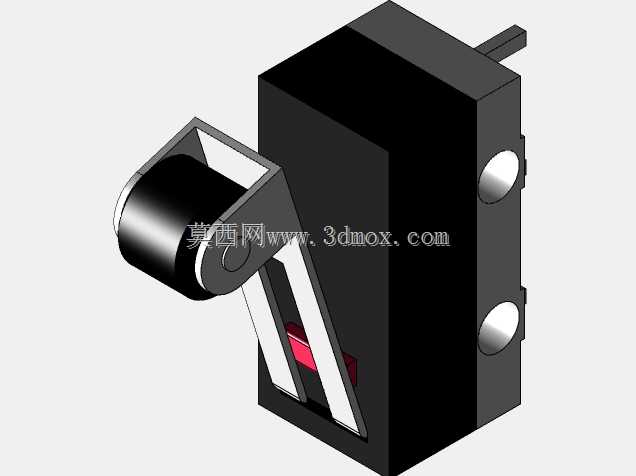

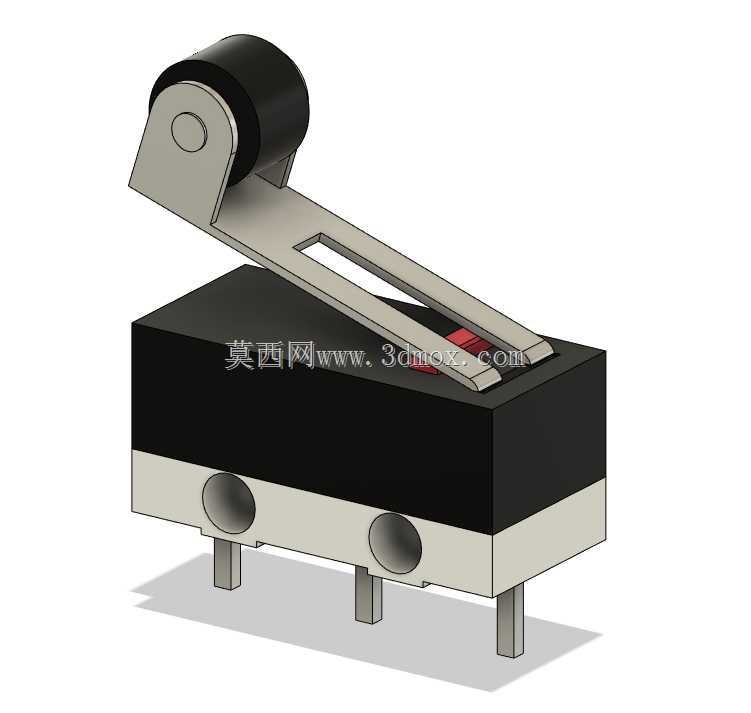

　　从结构设计来看，这款开关采用了滚轮式摆杆触发结构，和直动式微动开关相比，摆杆前端的滚轮能把滑动摩擦转化为滚动摩擦，大幅降低触发过程中对运动部件的磨损，也能减少摆杆自身的损耗，适合被检测件有横向相对位移的触发场景，不会因为长期摩擦导致摆杆卡滞、触发力度偏移。开关本体采用上下分层的壳体结构，下部为安装基座，预留了两个直插式接线引脚，引脚间距符合常规微动开关的通用安装尺寸，能直接适配市面上多数标准安装孔位，不需要额外做安装板的定制修改；基座上的两个圆形定位孔，既可以用来穿装固定螺丝，也能作为定位销孔使用，安装时可以先通过定位销预固定，再锁紧螺丝，避免焊接或接线过程中开关本体移位。

　　上部的壳体为动作机构容纳腔，内置的弹片触发结构是整个开关的核心，摆杆下压到设定行程时，弹片会快速跳变，实现触点的通断切换，这种快动结构能保证触发信号的干脆利落，不会因为触发过程中的缓慢施压出现触点接触不良、拉弧烧蚀的问题，有效提升触点的电气寿命。摆杆部分采用了镂空的长条形结构，在保证结构强度的前提下，尽可能降低摆杆自身重量，减少动作过程中的惯性，让触发力度更稳定，不会因为摆杆自重出现误触发的情况；前端的滚轮采用非金属材质，既能保证滚动顺畅，也能避免和金属被检测件碰撞产生异响，同时具备一定的绝缘性能，降低意外导通的风险。

　　从安装边界来看，这款开关的本体为长方体结构，三个直插引脚的长度统一，焊接在PCB板上时，本体底部和板面的间隙一致，能保证焊接后的稳定性，不会出现引脚受力不均导致的虚焊问题；摆杆的抬起高度和下压行程都做了冗余设计，允许被检测件的位置存在一定的安装误差，不需要被检测件精准停在固定位置，只要在摆杆的有效触发行程范围内，都能可靠触发信号，降低了整机组装时的精度要求，能有效提升装配效率。在实际选型使用时，这类开关的触发力度、摆杆长度、滚轮尺寸都是需要重点核对的参数，不同的安装场景需要匹配不同的摆杆参数，比如安装空间狭窄的场景需要选短摆杆版本，被检测件运动速度快的场景需要选触发力度稍大的版本，避免高速冲击损坏摆杆结构。建模过程中需要重点关注摆杆的转动副间隙，既要保证摆杆转动顺畅无卡滞，也不能间隙过大导致触发位置偏移，同时要还原内部弹片的动作行程，保证虚拟装配时能模拟出真实的触发状态，给后续的整机结构仿真提供准确的元件模型参考。开关壳体的棱角都做了微小的倒角处理，既符合注塑件的生产工艺要求，也能避免安装过程中锐边划伤操作人员或是导线绝缘层，这些细节结构在建模时都需要准确还原，不能为了建模省事直接做直角处理，否则导出的工程图会不符合实际生产的工艺要求。
