电子设备主板用多规格铝制散热组件结构设计

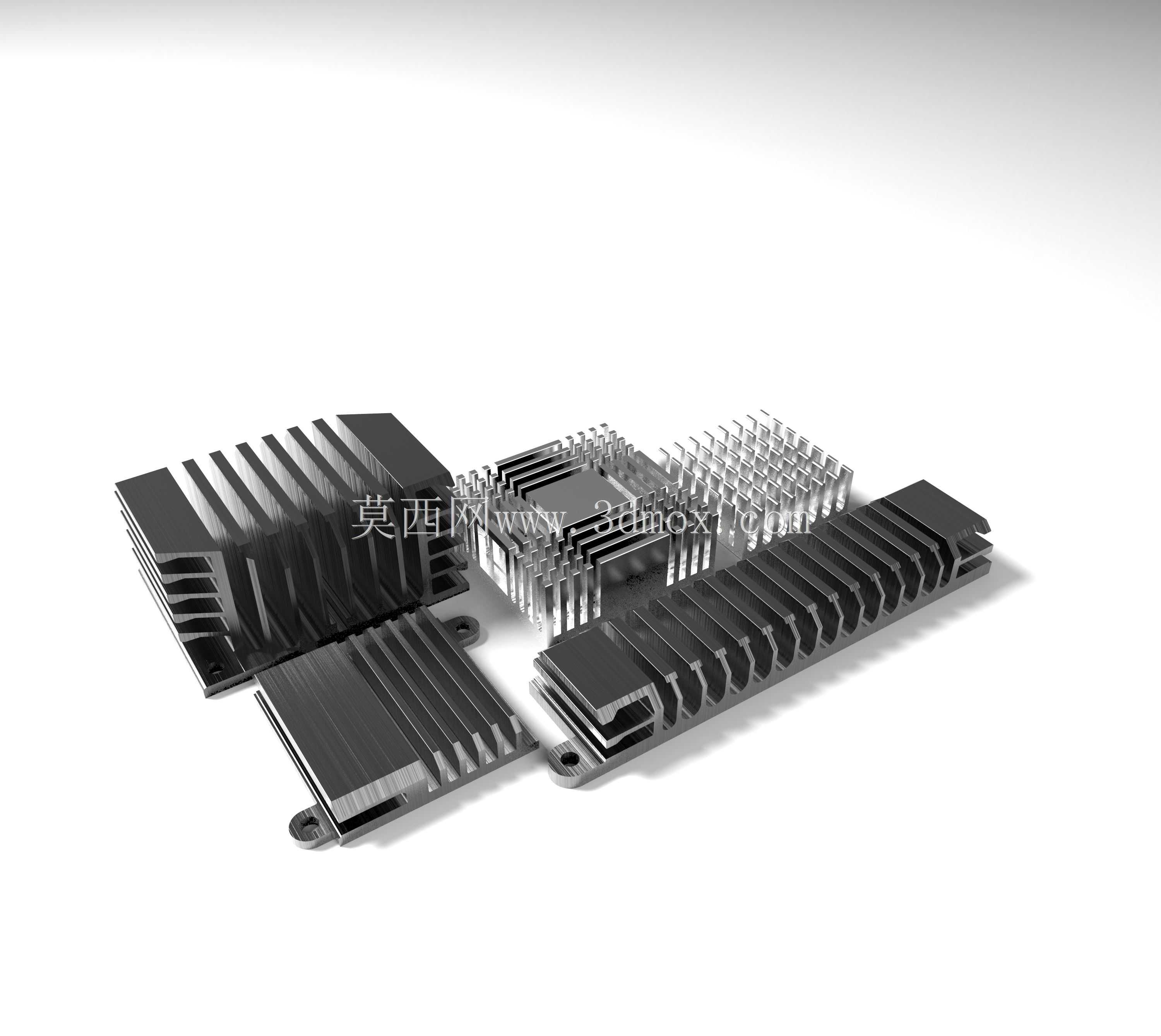

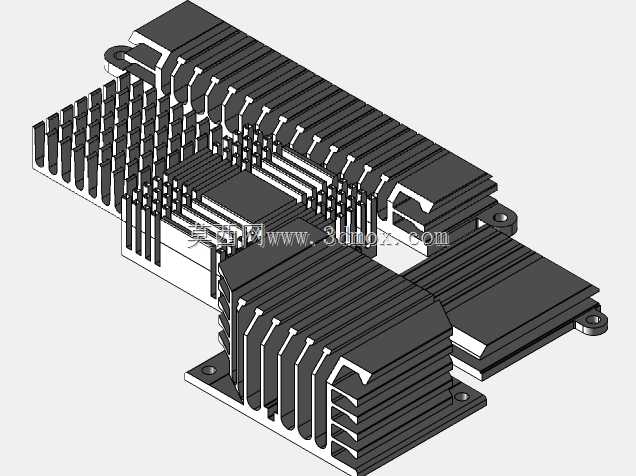

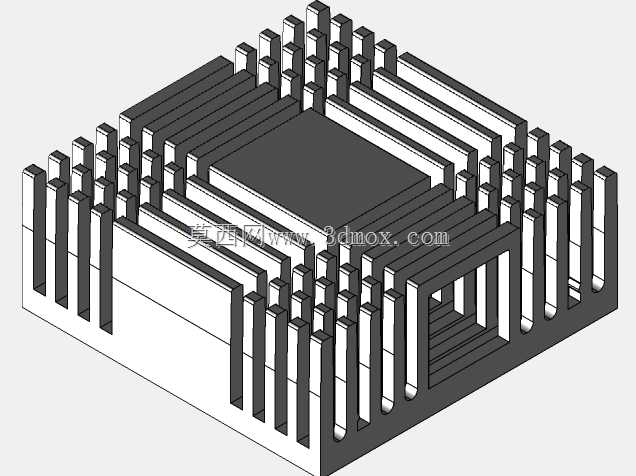

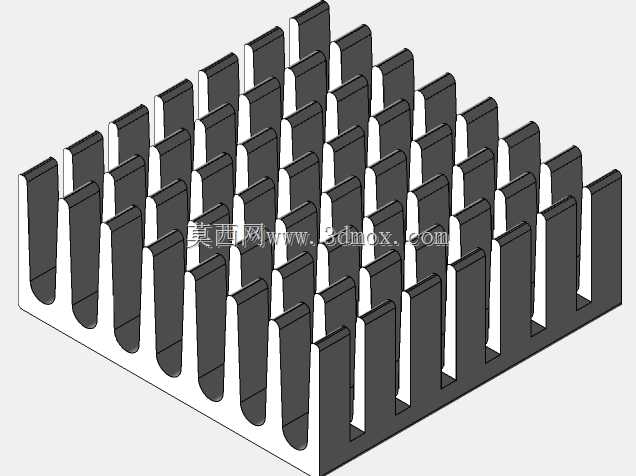

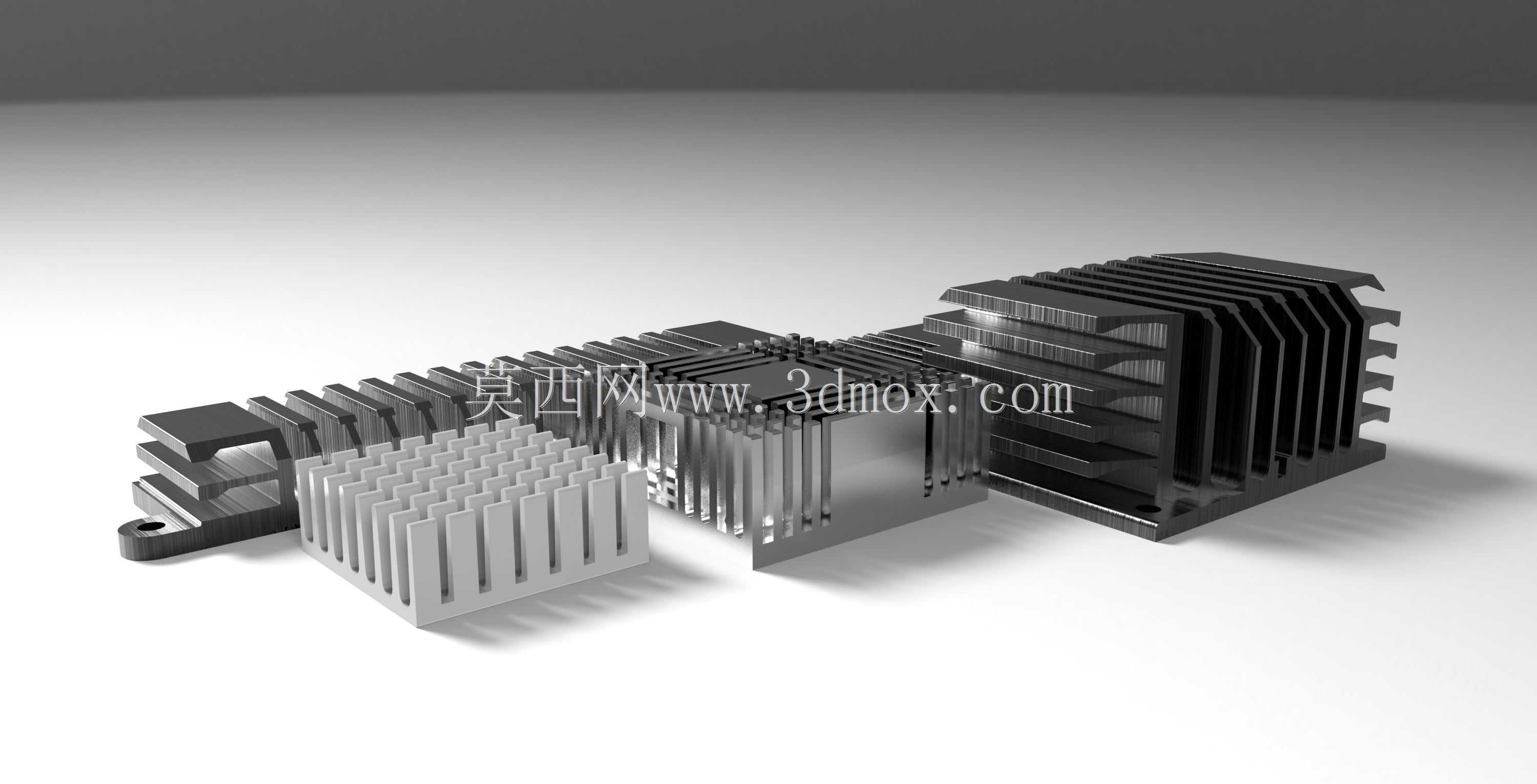

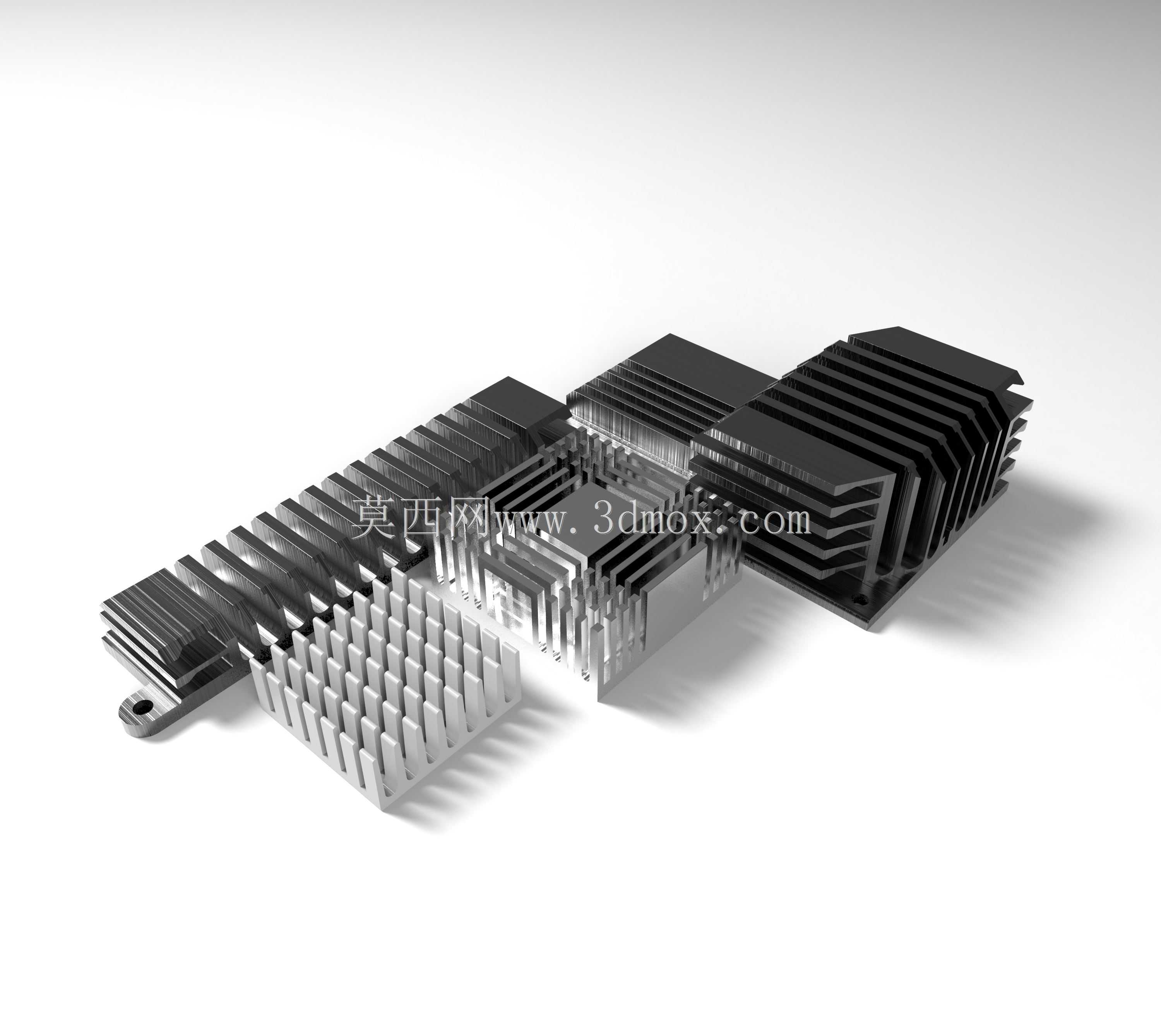

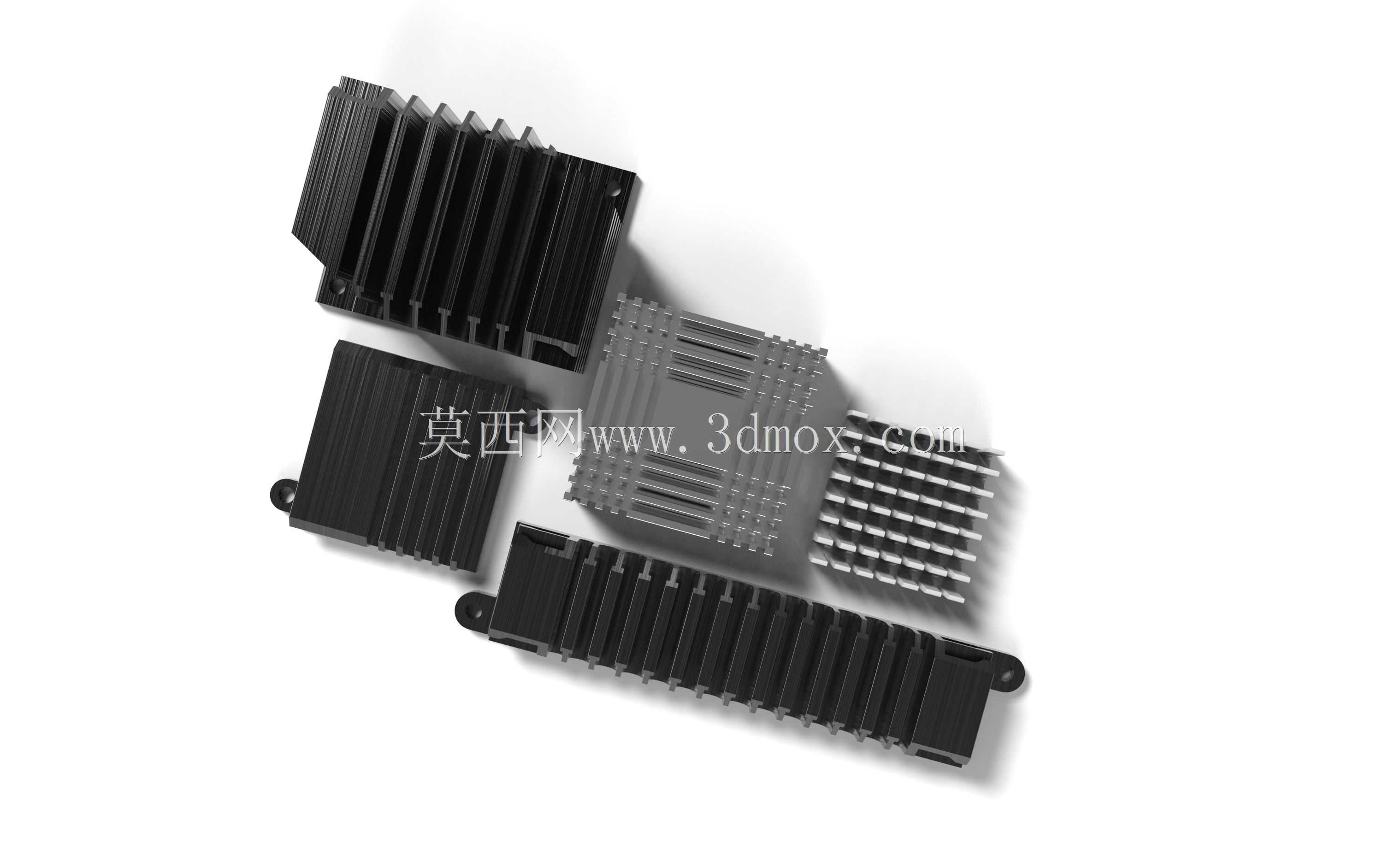

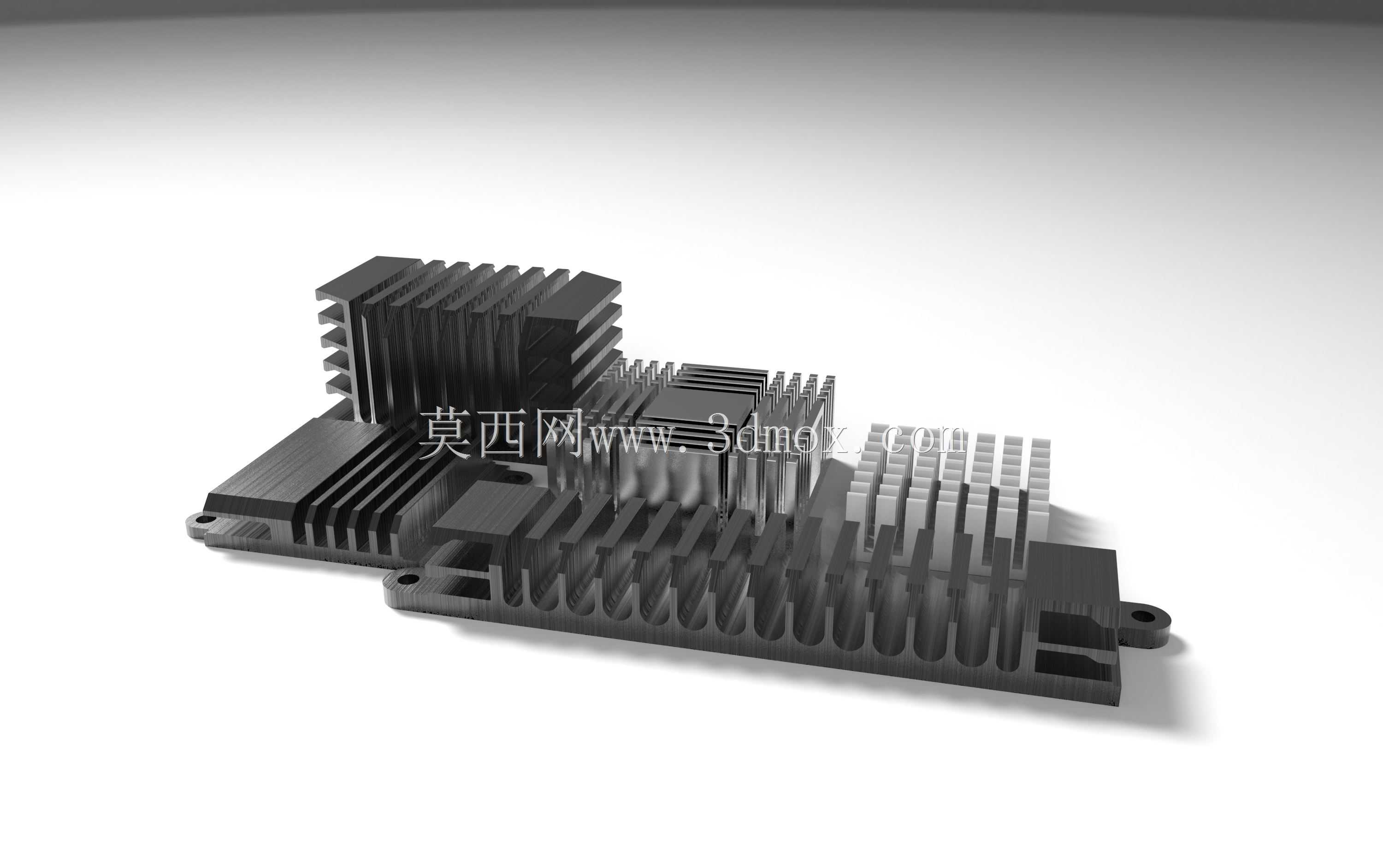

　　这套散热组件针对消费级及工业级电子主板的被动散热需求开发，覆盖不同功率等级的板载发热元件适配场景，从低功耗主控芯片到中高负载电源模块、功率管阵列都能找到对应的适配结构。日常做主板结构堆叠设计时，散热件的选型往往是卡在结构空间与散热效率的平衡点上，这套组件里包含了针柱式、平行鳍片式、错位鳍片式三类主流散热结构，分别对应不同的气流组织场景——针柱式结构适合气流方向不固定的密闭机箱内部，各个方向的来流都能顺利穿过散热柱间隙带走热量，不会因为风道方向固定导致散热效率骤降；平行鳍片结构适合有明确定向风道的设备，比如工控机、服务器主板的前置风道区域，顺气流方向安装时风阻更低，换热效率比同体积针柱结构高15%左右；错位鳍片结构则是兼顾了两种场景的需求，鳍片之间做了错位排布，既可以打乱气流边界层提升换热效率，又不会像密排针柱那样产生过高风阻，适合半开放式的电子设备外壳内部使用。

　　从设计思路上看，所有散热块的基座厚度都做了统一的公差匹配，基座底面平面度控制在0.02mm以内，保证和发热元件表面贴合时不会出现气隙，实际装配时只需要涂抹薄薄一层导热硅脂就能达到足够的热传导效率，不需要额外增加导热垫的厚度来补偿平面度误差，能有效降低接触热阻。不同规格的散热块鳍片高度从8mm到25mm不等，对应不同的板内空间预留：8mm高度的薄款散热块适合板卡堆叠间距小的ITX主板、嵌入式核心板场景，不会和相邻的内存插槽、扩展卡产生干涉；25mm高度的高鳍片款适合功率较高的主板供电模块、主控芯片区域，更大的散热表面积可以承载更高的热耗，在无主动风扇的被动散热条件下，能把满负载工况下的元件壳温控制在允许的阈值范围内。

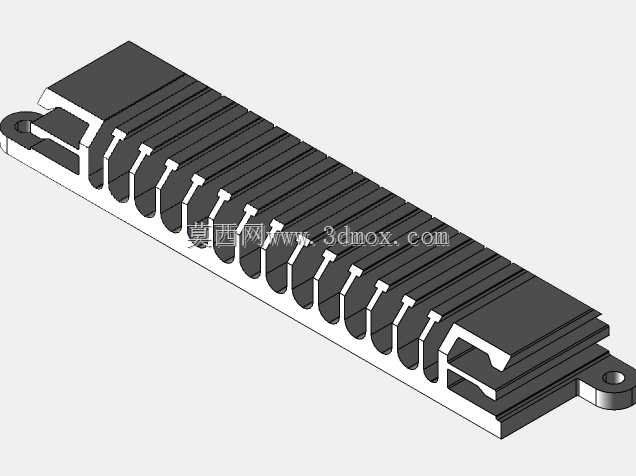

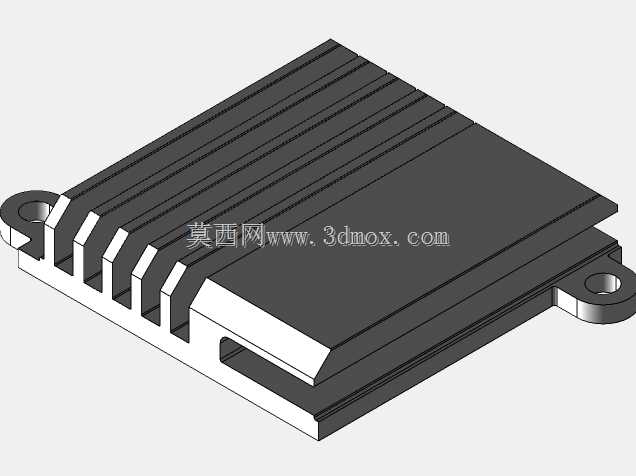

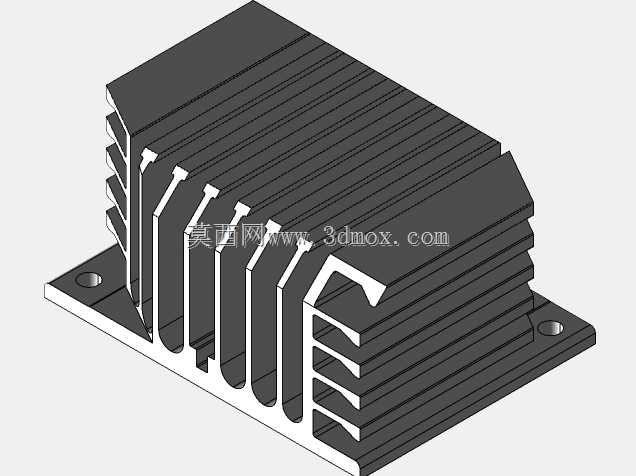

　　安装边界上，带固定耳的款式预留了标准的M2螺丝安装孔位，孔位间距匹配主流主板的散热安装孔规范，同时也兼容背胶粘贴的安装方式，针对没有预留安装孔的贴片元件，可以直接通过耐高温导热背胶固定，不需要在PCB上额外打孔，适配老款主板改造、小批量原型板调试的使用需求。不同结构的散热块边角都做了R0.5的倒角处理，不会在装配过程中划伤PCB表面的阻焊层，也避免操作人员被锐边割伤，符合电子装配的工艺安全要求。材质上默认采用6063铝合金挤型加工，表面做阳极氧化处理，既可以提升表面辐射换热能力，也能避免长期使用过程中铝表面氧化产生粉层影响接触导热性能，氧化层厚度控制在8-12μm，不会因为氧化层过厚增加额外的热阻。

　　实际选型过程中，可以根据板上发热元件的热耗参数、设备内部的可用空间、风道条件灵活搭配不同规格的散热块，不需要为了统一散热件型号牺牲空间利用率或者散热余量。比如在主板的CPU供电Mos管区域，可以选用多片小尺寸的薄型鳍片散热块分别贴合每一路Mos管，比整体式大散热块的贴合度更好，不会因为元件高度公差导致部分元件接触不良；在主芯片区域则可以选用大尺寸的针柱或者错位鳍片散热块，保证足够的散热面积应对高负载下的持续发热。这套结构的建模过程中已经把挤型工艺的拔模角度、圆角参数都做了符合量产要求的设置，不需要二次调整就可以直接导出加工图纸开模生产，对于结构设计人员来说，可以直接套用在不同的主板散热设计方案中，减少重复建模的工作量，也能提前规避加工工艺上的常见问题，比如鳍片厚度过薄导致挤型变形、基座厚度不足导致热量扩散不充分等设计缺陷。
