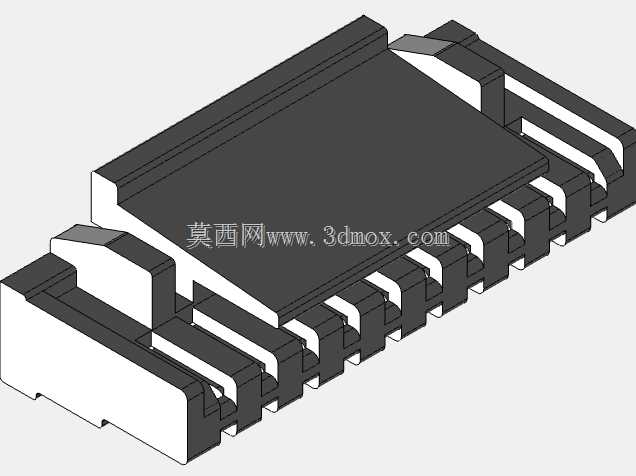

JST-GHR-10V-S线对板连接器塑壳结构

　　这款JST-GHR-10V-S连接器塑壳，是低压信号与小功率供电回路里常用的线对板连接部件，日常在消费电子控制板、小型工控传感模块、便携检测设备的内部布线场景中出镜率极高，主要承担线束端与PCB板端的物理固定、电气绝缘、端子对位防呆的核心作用，避免布线过程中端子插反、松脱导致的回路短路、信号中断问题。

　　从实际选型适配的角度看，这类10Pin位的GH系列塑壳，匹配对应规格的压接端子使用，单Pin可承载的额定电流适配小功率信号传输与低压供电需求，塑壳本身的绝缘材质选用耐温阻燃的工程塑料，能够满足常规电子设备内部-25℃到85℃的工作温度区间要求，在设备长期运行产生的温升环境下不会出现材质软化、绝缘性能下降的问题。

　　设计层面上，塑壳的整体结构做了多维度的防呆考量：外侧的卡扣结构在与板端针座对接完成后会形成卡合锁定，日常设备受振动、轻微冲击时不会出现接插件松脱的情况；每个Pin位的腔体都做了独立的分隔设计，相邻端子之间不会因为塑壳形变、端子偏斜出现短接风险；塑壳进线端做了导向倒角，压接好端子的线束插入塑壳腔体时，不需要刻意对位就能顺着倒角滑入锁定位置，能大幅提升产线装配的作业效率，减少端子插歪导致的部件报废。

　　从安装边界尺寸来看，这款10Pin塑壳的整体宽度随Pin数做对应适配，对接方向的总长度预留了卡扣锁定的行程空间，高度方向不会超出板端针座的叠加尺寸，在PCB布局时，只需要在板端对应位置预留匹配间距的焊盘，同时在塑壳周边预留不小于2mm的操作空间，就能满足手工插拔、产线工装对接的操作需求，不会和周边的电容、电阻、接插件等板上部件产生干涉。

　　在实际工程应用中，这类连接器常被用在设备内部的板间连线、传感器引线对接、按键板与主控板的信号连接场景，相比直接焊接引线的方式，采用这类塑壳连接器的方案，能够让设备的组装、后期维护拆解效率提升数倍，不需要逐个焊点拆焊就能完成部件更换；同时塑壳的锁定结构也能避免设备运输、使用过程中引线受拉扯导致的焊点脱落、线芯断裂问题，提升整套设备的布线可靠性。

　　建模过程中需要重点关注几个核心尺寸的精度：一是每个Pin位腔体的间距，必须和板端针座的Pin距完全匹配，偏差控制在0.05mm以内才能保证对接顺畅，不会出现插不进或者Pin位偏移的问题；二是外侧卡扣的卡合量尺寸，卡合量过小会导致锁定力不足容易松脱，卡合量过大则会导致插拔力过大，不方便后期维护操作；三是塑壳底部与PCB板贴合的平面度，若平面度偏差过大，对接后会出现塑壳翘起、局部Pin位接触不良的问题。另外塑壳表面的脱模斜度也需要符合注塑工艺的要求，保证实际开模生产时能够顺利脱模，不会出现卡模、塑件表面拉伤的问题，兼顾结构功能与量产工艺可行性。
