三角槽板夹紧定位组装结构设计

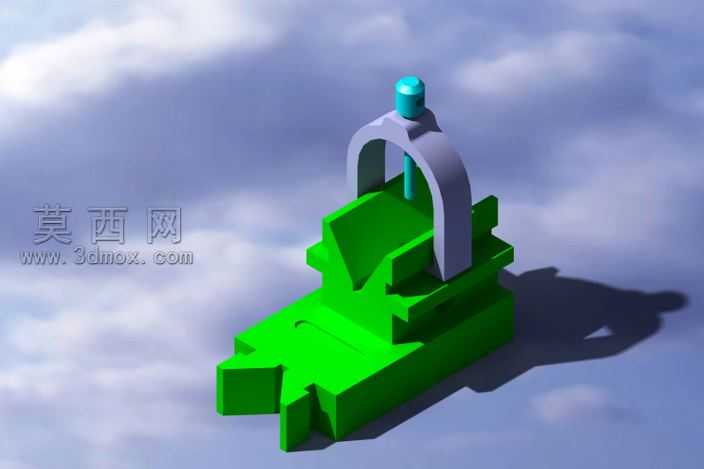

本作品为三角槽板组装结构，整体采用三维建模软件完成全参数化设计，建模过程中先完成各独立零件的特征构建，从基准面草绘入手，依次完成基体三角槽板的拉伸、切除、倒角等基础特征，保证槽板的燕尾式三角导向槽尺寸精度符合装夹定位的公差要求，再构建拱形夹架、锁紧顶柱等配套零件，每个零件的建模都严格遵循机械设计的配合公差标准，确保后续装配时各部件的配合间隙处于合理范围。装配阶段采用自下而上的装配逻辑，先将三角槽板基体设置为固定零件，依次添加拱形夹架的同轴配合、滑动配合，再完成锁紧顶柱的螺旋配合与轴向限位配合，完整还原该组装结构的实际装夹动作逻辑，可实现沿三角槽导向方向的滑动调整与垂直方向的锁紧固定功能。渲染阶段采用天光加环境补光的布光方案，为槽板主体赋予高饱和度的绿色工程塑料材质，模拟工业常用尼龙夹具的质感，夹架与顶柱赋予哑光金属材质，还原钢制夹具部件的磨砂金属质感，背景采用淡蓝色天空环境贴图，搭配柔和的地面阴影效果，清晰突出组装结构的整体轮廓与各部件的装配关系。设计过程中重点考量三角槽的导向精度与锁紧结构的可靠性，三角槽的楔形角度经过反复调整，既保证滑动调整时的顺畅度，又能在锁紧时提供足够的侧向定位力，拱形夹架的弧度设计兼顾结构强度与操作空间，锁紧顶柱的端部做了圆角处理，避免锁紧时对被夹持工件造成压痕损伤，整体结构紧凑，可作为小型工装夹具的基础定位组件使用，适配多规格小型零件的装夹定位需求，各零件的结构均做了工艺性优化，避免出现加工死角，符合常规机加工与注塑加工的工艺要求，可直接用于后续的工程图导出与实物加工制作。
