金属款RCA音频连接插头三维建模作品

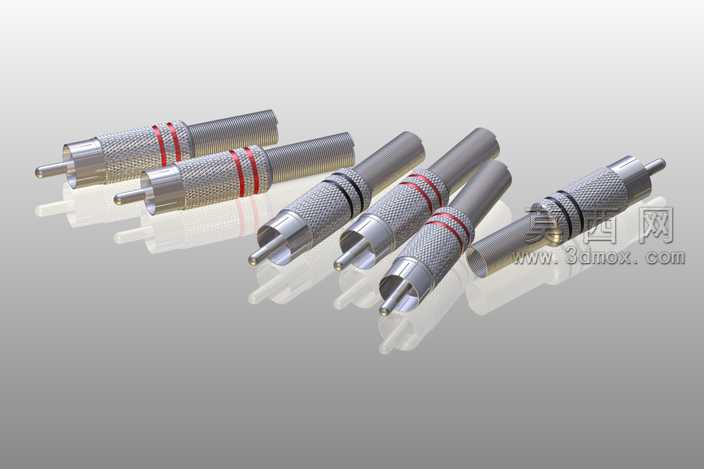

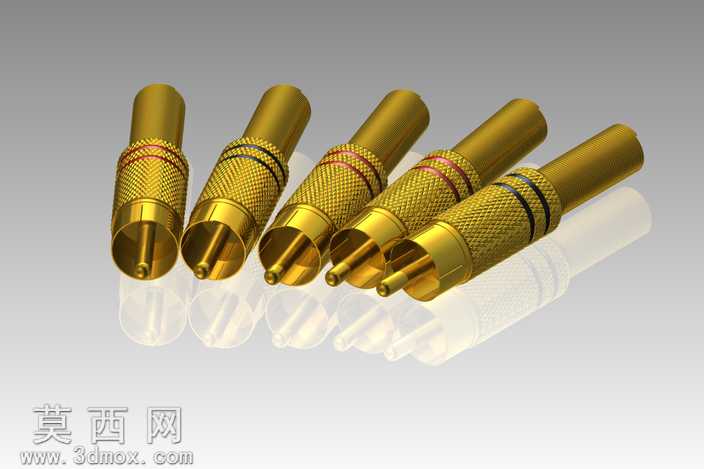

本作品为RCA音频连接插头的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该类接插件的全部结构细节。建模阶段首先以公制毫米为单位搭建基准坐标系，通过旋转凸台命令生成插头的金属插芯基体，精准控制插芯的外径、伸出长度与端部圆弧过渡尺寸，保证插合端的导向锥角符合通用接插件的插拔适配要求。针对插头的金属外壳部分，采用扫掠命令结合滚花纹理的阵列特征，还原外壳表面的防滑网格纹路，同时通过分割线命令划分出不同色环的安装区域，分别制作红、黑两种标识色环的独立实体，对应音频左右声道与接地端的区分标识，色环的宽度、嵌入外壳的深度均参考实物装配间隙设置，还原真实的压装配合效果。模型内部完整构建了插芯与外壳之间的绝缘衬套结构，衬套的台阶定位结构、与金属件的配合公差均按照实际接插件的装配逻辑设计，可直接用于装配干涉检查与结构验证。材质渲染阶段，金属插芯与外壳赋予镀铬金属材质，调整反射粗糙度参数模拟真实电镀层的哑光金属质感，色环部分赋予硬质PVC塑料材质，设置轻微的漫反射效果还原塑料件的表面质感，绝缘衬套赋予黑色绝缘工程塑料材质，调整材质的折射率与哑光参数区分内部结构与外部金属件的视觉差异。场景搭建采用渐变灰色背景，添加柔和的环境反射光与底部投影，通过多角度渲染展示插头的整体外观、防滑纹理细节、色环标识位置与插芯端部结构，模型所有特征均保留建模参数，可根据不同规格的RCA插头尺寸需求快速修改参数生成对应型号，适用于音视频设备连接结构的装配演示、接插件选型参考与电子设备结构设计的配套元件调用。
