SMT直角轻触开关三维结构设计

　　在消费电子、工业控制板卡、小型智能终端的PCB布局中，经常会遇到板边侧按操作的需求，这时候常规的顶面贴装轻触开关无法满足侧向触发的安装要求，SMT直角轻触开关就是为这类场景开发的表面贴装型操作元件。这类开关的触发方向与PCB板面呈90度夹角，能够直接布置在PCB的板边位置，不需要额外加装转接支架或者弯折引脚，就能实现设备侧立面的按键操作，常见于蓝牙耳机的功能按键、便携检测设备的侧边操作键、工控模块的板载调试按钮、小型路由器的复位按键等场景，相比插件式直角开关，SMT贴装版本能够适配全自动化SMT产线的回流焊工艺，不需要后续手工补焊插件元件，能够大幅提升整板的组装效率，减少人工插件带来的虚焊、引脚歪斜等质量问题。

　　从结构设计来看，这款直角轻触开关采用耐高温LCP材质作为主体基座，能够承受回流焊过程中260摄氏度以内的高温冲击，不会出现基座变形、内部弹片移位的问题。开关的金属接触部分采用镀银铜合金弹片，具备稳定的接触电阻，触发手感清晰，按压行程控制在0.25mm左右，触发压力统一为160gf，既不会因为压力过小导致运输过程中误触发，也不会因为压力过大造成操作手感生涩。开关的四个贴片焊端分布在基座的底部两侧，焊端采用镀锡工艺，与PCB焊盘焊接时浸润性良好，焊接后的剪切强度能够满足常规消费电子的跌落测试要求，不会因为日常使用中的磕碰造成开关从PCB上脱落。

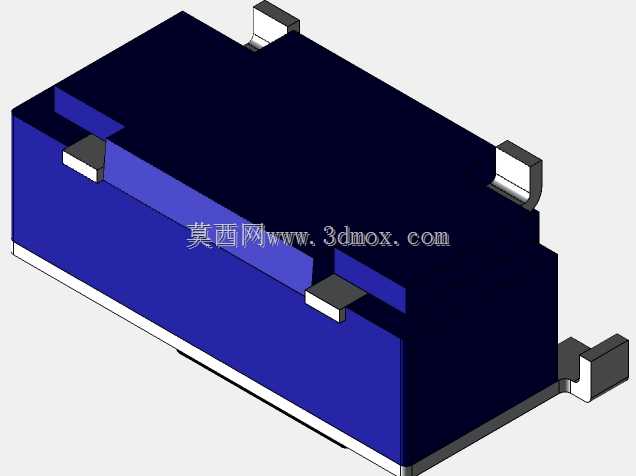

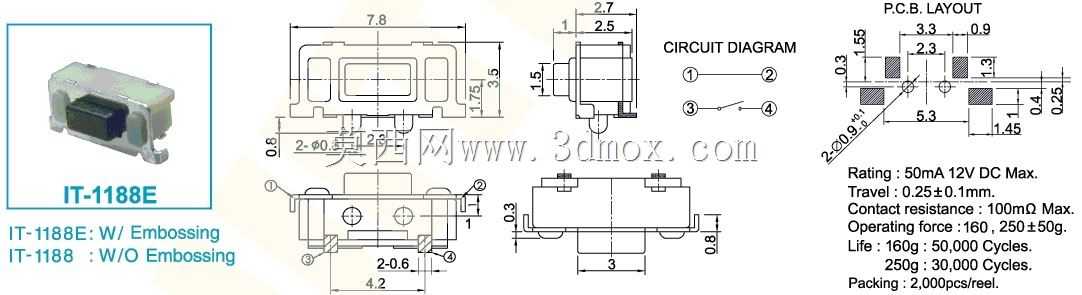

　　在安装边界设计上，这款开关的本体宽度仅为6mm，长度3.6mm，本体高度距离PCB板面2.5mm，侧向突出PCB板边的尺寸仅为3.5mm，非常适合对设备厚度有严格要求的超薄型电子产品。建模过程中严格还原了开关的实际安装公差，焊盘的尺寸按照行业通用的SMT焊盘设计规范预留了0.1mm的焊接补偿量，结构工程师在进行PCB Layout时可以直接调用该模型进行布局，不需要额外核对实物尺寸来调整焊盘封装，能够有效减少打样阶段因为封装尺寸不匹配造成的改版问题。开关的触发按钮部分做了R0.3的圆角处理，按压时不会出现硌手的问题，按钮的突出量控制在1.2mm，既能够保证足够的按压行程，也不会因为突出过多造成外壳组装时的干涉问题。

　　在实际选型应用中，这类直角轻触开关需要注意与设备外壳的按键间隙配合，通常外壳按键与开关触发端的预留间隙控制在0.1-0.2mm之间，间隙过大会造成按键松垮、触发手感差，间隙过小则容易出现组装后按键被顶住、常通的问题。建模时特意还原了开关内部弹片的活动行程空间，结构工程师在做整机装配干涉检查时，可以直观看到开关按压过程中的活动范围，避免外壳筋位设计侵入开关的活动行程区域。另外这款开关的焊端设计采用了对称式布局，支持正反两个方向贴装，能够适配不同板边的操作方向需求，不需要单独开发两种不同方向的封装，减少了PCB设计时的物料种类管理成本。

　　从可靠性设计角度，这款开关的基座与上盖之间采用卡扣式密封结构，能够达到IP40的防护等级，可以阻挡日常使用中的灰尘进入开关内部，避免因为灰尘堆积造成的接触不良问题，开关的机械寿命能够达到10万次按压，完全满足消费类电子产品3-5年的使用周期要求。建模过程中对开关的所有棱角都做了符合注塑工艺要求的圆角处理，没有出现尖锐的直角结构，避免后续开模生产时出现应力集中、填充不满的注塑缺陷，同时金属焊端与塑料基座的结合位置做了防脱凹槽设计，焊端在注塑时嵌入基座内部的凹槽中，能够承受更大的焊接拉力，不会在焊接或者使用过程中出现焊端脱落的问题。
