Meandr151导轨式塑料DIN外壳结构

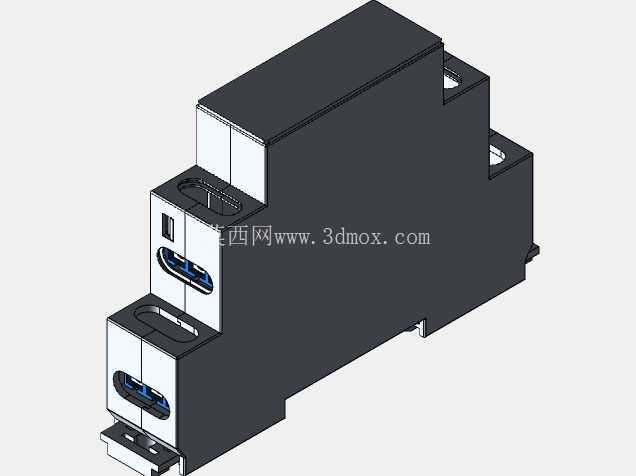

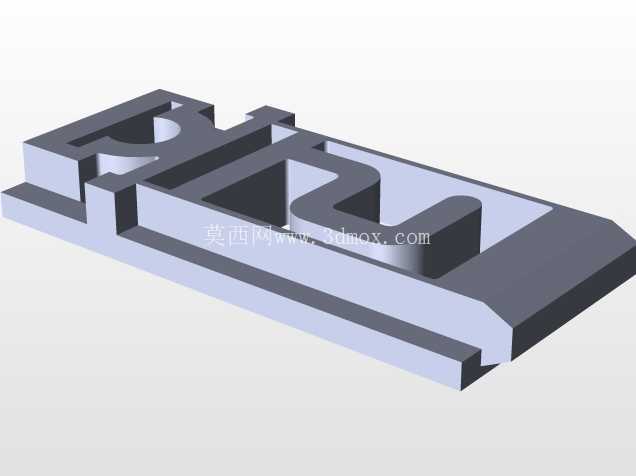

　　从实际使用的角度看，这类壳体首先要满足柜内紧凑安装的需求，单模位的宽度设计刚好匹配标准DIN导轨的模数间距，不会占用相邻元件的安装空间，上下两端的卡扣结构直接卡接在导轨上，不需要额外的固定螺丝，现场拆装维护的时候只需要用一字螺丝刀撬动底部的解锁卡扣就能完成拆卸，比螺丝固定的结构节省至少三分之二的现场装配时间。壳体的结构设计上，采用上下扣合的拼接方式，主体外壳为阻燃ABS材质，表面做了细磨砂处理，既可以避免日常操作留下指纹划痕，也能提升壳体的表面绝缘性能，避免柜内凝露带来的爬电风险。在低压配电、工业控制的柜内元件布局场景里，DIN导轨安装的塑料壳体是承载小型电气功能模块的核心载体，这类壳体直接决定了内部电路板、接线端子的安装空间，也影响着柜内布线的规整度与元件的防护性能。本次涉及的这款导轨式塑料外壳，适配标准35mmDIN导轨的安装要求，是小型电源转换、信号调理类模块的常用承载结构，日常在楼宇配电的信号隔离模块、小型电源适配模块、工控柜内的端子转换模块上都能见到同类型结构的应用。

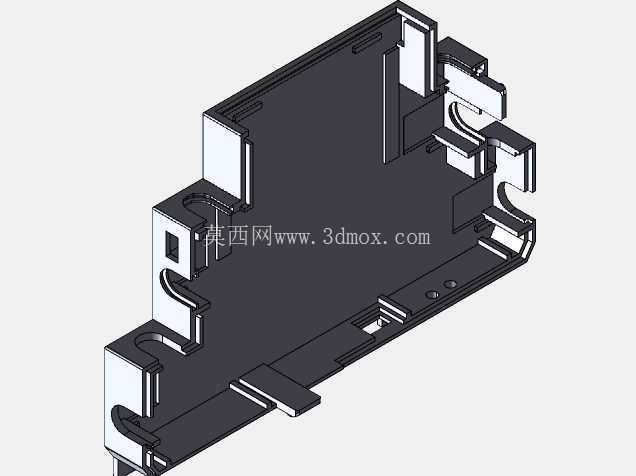

　　壳体两端预留了标准的接线端子开口，开口尺寸刚好适配常用的插拔式接线端子，端子与壳体开口的配合间隙控制在0.2mm以内，既可以保证端子安装后不会出现晃动，也能避免灰尘从缝隙进入壳体内部。壳体内部预留了电路板安装柱，柱高根据常用的1.6mm厚度PCB板设计，安装柱上的定位凸台刚好卡入PCB的定位孔，不需要额外打胶就能完成电路板的预固定，后续只需要在安装柱孔位拧入M2的自攻螺丝就能完成PCB的牢固固定，避免设备运输过程中电路板出现移位。从安装边界来看，这款壳体的深度方向尺寸适配常规的低压配电柜安装深度，安装后不会突出柜内的元件安装平面，柜门关合时不会与壳体发生干涉，壳体侧面的拼接卡槽可以实现多个同型号壳体的并排拼接，拼接后相邻壳体之间没有明显缝隙，整排安装后外观规整，也能避免相邻模块之间的信号干扰。壳体顶部预留了标签粘贴位，位置刚好在柜内元件的可视区域，现场运维人员可以直接在标签位标注模块的功能、回路编号，不需要额外粘贴标识牌。在设计这类壳体的三维结构时，首先要确认DIN导轨的卡接尺寸公差，卡爪的开合距离要适配35mm导轨的厚度公差范围，卡爪的回弹角度要保证安装后卡扣不会因为长期震动出现松脱，尤其是在有电机、接触器等震动源的柜内环境里，卡扣的防松设计直接决定了元件的长期运行可靠性。其次要考虑壳体的壁厚均匀性，塑料注塑成型的时候，壁厚差异过大会导致壳体出现缩水、翘曲的问题，这款壳体的主体壁厚控制在1.8mm，卡扣位置的壁厚局部加厚到2.5mm，既保证了卡扣的结构强度，也不会因为壁厚差异导致注塑缺陷。

　　壳体内部的走线空间预留也很关键，接线端子位置到PCB板焊盘的距离要满足导线的弯曲半径要求，避免导线安装后出现过度弯折导致线芯断裂，同时壳体内部的拐角位置都做了R1的圆角处理，避免装配时划伤导线绝缘层。另外，壳体两端的通风槽设计也做了错位处理，既可以保证壳体内部的空气流通，避免内部元件工作时积热，也能防止外部的金属碎屑、灰尘直接落入壳体内部造成短路风险。在实际选型应用中，这类壳体可以直接用来承载小型AC-DC电源模块、信号隔离变送器、浪涌保护模块等DIN导轨安装的元件，不需要额外开模定制外壳，只需要根据内部元件的尺寸调整PCB的安装孔位，就能快速完成产品的结构设计，大幅缩短小型电气模块的开发周期。

　　对于三维建模从业者来说，绘制这类壳体结构时，除了要保证外观尺寸的准确性，更要重点关注卡扣的配合公差、内部安装柱的位置精度、接线开口的尺寸匹配度，这些细节直接决定了模型导出工程图后，开模生产出来的壳体能不能顺利完成装配，能不能满足现场的实际安装使用要求。很多新手在绘制这类壳体时，容易忽略导轨卡扣的解锁行程，导致设计出来的卡扣安装后无法正常拆卸，或者卡接过松容易脱落，这就需要在建模时参考实际导轨的尺寸参数，预留足够的卡扣变形空间，同时做卡扣的强度校核，保证反复拆装100次以上卡扣不会出现断裂变形。
