五工位欧标带开关工业电源排插结构

　　这款五工位欧标电源排插的结构设计，首先要匹配工业现场、实验室测试台、机柜内部配电的实际使用场景，这类场景下的用电需求往往是多设备同时取电，且需要独立的通断控制，避免频繁插拔插头带来的触点磨损与操作风险。从实际用途来看，该排插可直接固定在设备机架侧壁、工作台走线槽旁、测试工位的型材框架上，为工控模块、测试仪器、电动工具、桌面辅助设备提供稳定的市电接入，区别于民用排插的随意放置属性，这款结构自带安装固定位，可通过螺丝完成刚性连接，适配工业环境下的布线规整要求，避免线缆拖拽导致的接触不良问题。

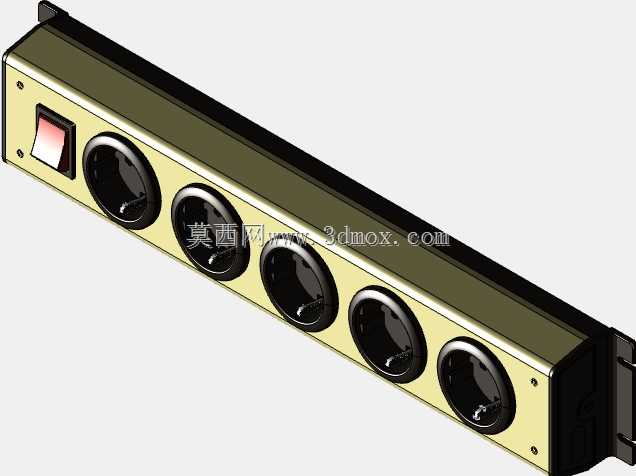

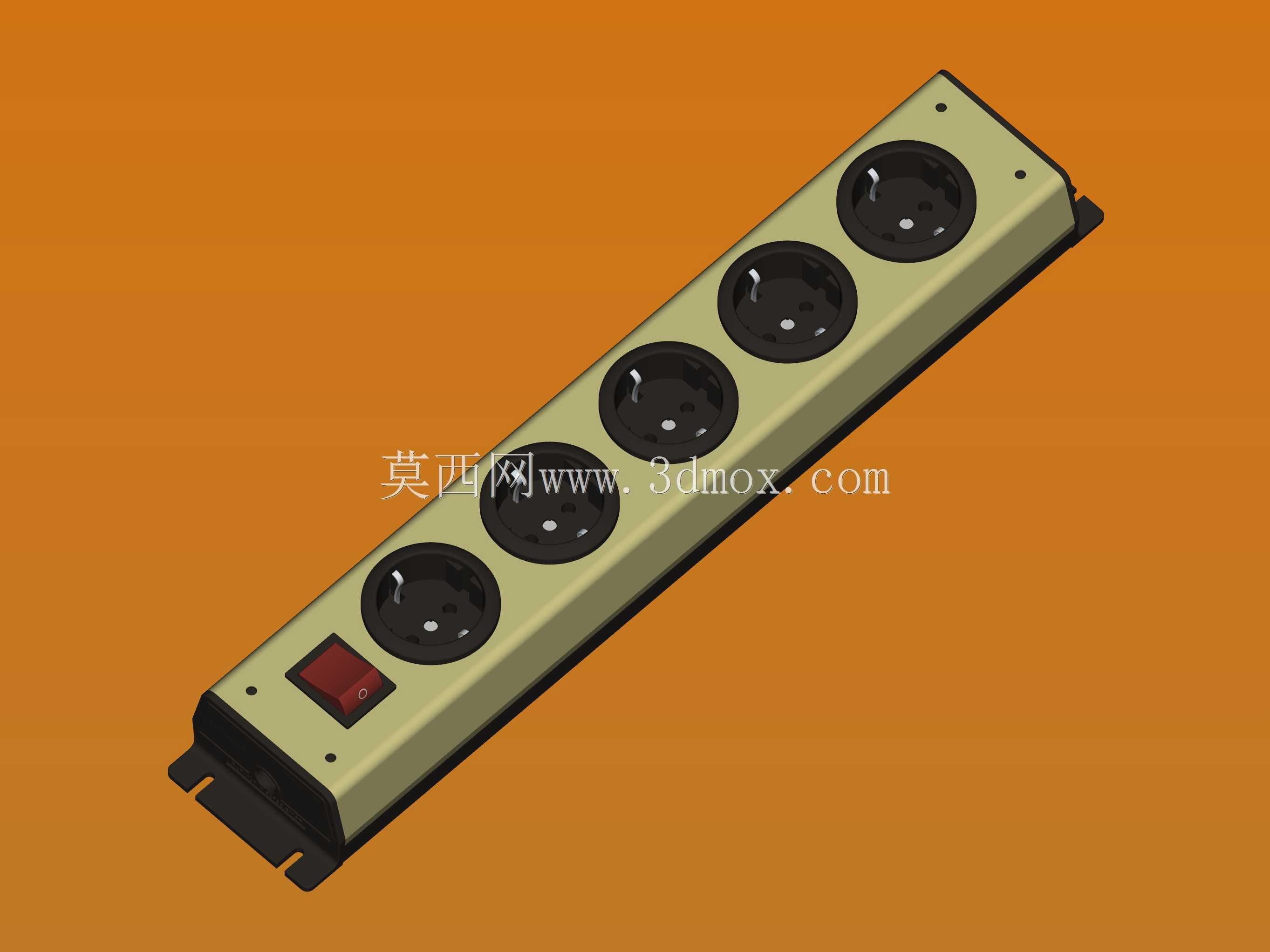

　　从功能特性上看，五个欧标插座沿壳体长度方向等距排布，每个插座位的间距经过核算，即使插入带大尺寸外壳的工业电源插头，也不会出现相邻插头互相干涉的情况，靠近端部的红色船型开关作为总控部件，直接串联在主进线回路中，开关的按压行程、触点载流能力都匹配16A以内的常规工业配电负载，开关周边做了凹陷防护设计，避免日常操作中误触磕碰导致开关损坏。壳体采用冷轧钢板弯折成型的金属外壳，相比民用塑料外壳具备更好的抗冲击、抗老化性能，同时金属外壳可做接地处理，在设备出现漏电情况时能提供额外的安全防护，壳体表面做了喷塑处理，具备基础的耐油污、耐轻微腐蚀能力，适配车间多粉尘、少量油污的使用环境。

　　设计思路上，首先确定内部铜条的排布路径，采用一体化铜条替代传统飞线焊接的结构，减少连接点的接触电阻，降低大负载下的发热风险，铜条的厚度、宽度都经过载流核算，确保满负载运行时温升控制在安全阈值内。进线端设置在壳体端部，预留了线缆固定锁头的安装位置，可根据使用场景选择不同长度、不同线径的进线电缆，锁头结构可夹紧线缆外皮，避免外力拖拽时线缆直接拉扯内部接线端子导致松脱。壳体两端的安装折边做了下沉式螺丝孔设计，固定螺丝安装后不会突出壳体表面，避免剐蹭周边线缆或操作人员，同时折边的开孔做了长圆孔设计，安装时可微调固定位置，降低安装孔位的加工精度要求，适配现场安装的公差偏差。

　　外形尺寸与安装边界方面，整体为长条形窄体结构，宽度控制在较小尺寸，可安装在机柜立柱旁、工作台边缘的狭窄空间内，不会占用过多的操作台面空间。五个插座位的中心距严格匹配欧标插头的外形尺寸，确保每个插头都能完全插入到位，不会出现插合不到位导致的接触面积不足、发热打火问题。壳体底部预留了散热间隙，内部铜条工作时产生的热量可通过间隙与金属壳体快速散出，避免密闭空间内热量累积。开关位置设置在靠近进线端的一侧，操作人员在接入线缆后可快速触碰到开关完成通断操作，不需要探身到排插远端操作，符合现场操作的人机工程要求。接地端子的连接结构做了防松设计，采用双螺丝压接的方式，确保接地回路连接可靠，不会因为设备运行中的振动导致接地端子松脱，满足电气安全规范的相关要求。整体结构没有多余的装饰性设计，所有结构特征都服务于配电功能、安装可靠性、使用安全性的核心需求，每个折弯、每个开孔、每个卡扣结构都对应实际装配与使用中的具体需求，没有冗余设计带来的成本浪费与装配复杂度提升。
