角式法兰连接截止阀三维结构设计

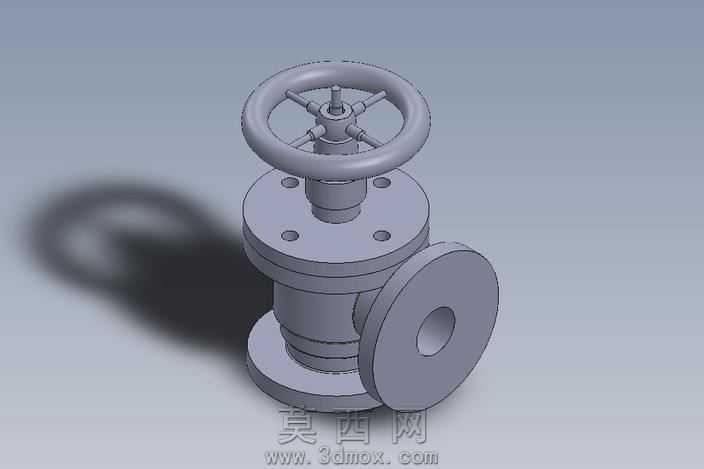

本作品为角式法兰连接截止阀的三维参数化建模成果，建模过程严格遵循阀门设计的通用规范，从核心结构的尺寸匹配到细节特征的还原都经过严谨考量。建模初始阶段先梳理角式截止阀的结构逻辑：该阀区别于直通式截止阀，进出口通道呈90度直角布局，能够在管路转角处完成安装，减少管路弯头的使用，优化管路排布空间。建模时首先构建阀体主体，采用拉伸、旋转特征完成阀体的流道腔体、上下法兰盘、侧部连接法兰的基础造型，法兰盘上的螺栓孔采用圆周阵列特征完成，保证孔位的等分精度，符合法兰连接的装配要求。其次完成阀盖与中法兰连接结构的建模，通过同轴配合约束保证阀盖与阀体的装配同轴度，中法兰位置预留密封件安装槽位，还原实际阀门的密封结构设计。随后完成阀杆、阀瓣与驱动手轮的建模：手轮采用轮辐式结构，通过圆周阵列生成四根轮辐连接外圈轮缘与中心轮毂，轮毂位置预留与阀杆配合的方榫连接结构，保证手轮驱动时的扭矩传递可靠性；阀杆采用梯形螺纹传动结构设计，建模时还原螺纹的牙型特征，保证阀杆升降动作的结构合理性；阀瓣部分采用平面密封结构，与阀座密封面的配合位置做了贴合度的结构校验，保证阀门关闭时的密封性能。模型渲染阶段采用哑光金属材质模拟铸钢阀体的质感，对密封面、阀杆加工面做了高光金属材质区分，通过环境光影投射突出阀门的立体结构，清晰展示各部件的装配关系与外形轮廓。整体建模过程中对各部件的装配干涉做了逐一排查，保证所有活动部件的运动路径无干涉，手轮旋转带动阀杆升降、阀瓣启闭的动作逻辑符合真实阀门的工作原理，模型结构完整，细节特征清晰，可用于阀门结构教学、管路系统排布演示、产品方案展示等场景，能够直观呈现角式截止阀的构造特点与工作方式。
