SPDT单刀双掷拨动式山开关结构设计

　　这款单刀双掷拨动式开关，在低压控制回路里属于应用频次极高的基础通断元件，常见于小型测试仪器、手持检测设备、工业控制手持终端、小功率电源切换回路这类场景，用来实现两路信号或者两路供电回路的手动切换，不需要额外的控制逻辑，纯机械结构驱动触点通断，可靠性远高于同尺寸的轻触按键，在存在轻微振动的工业现场环境下，不会因为外力扰动出现误触发的情况。

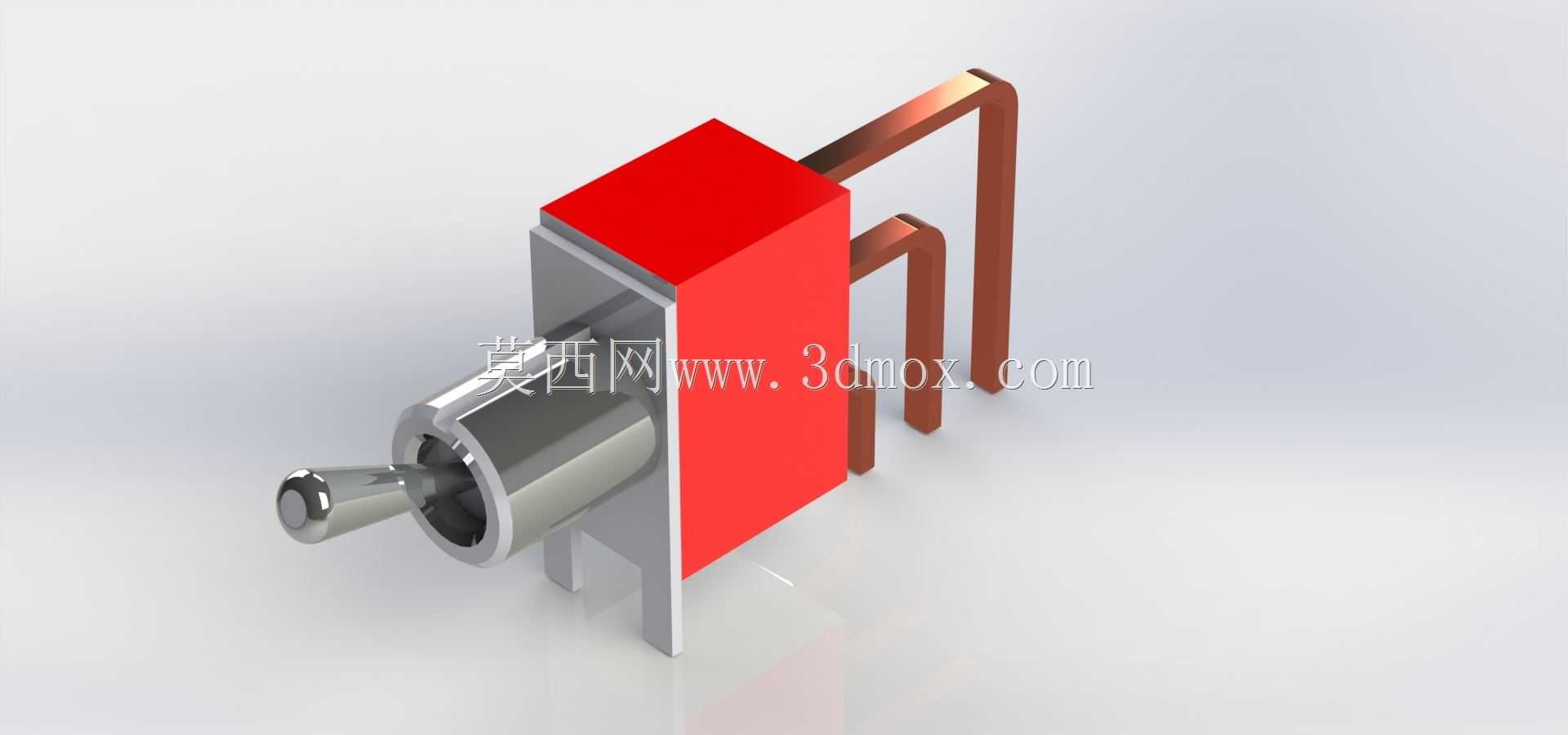

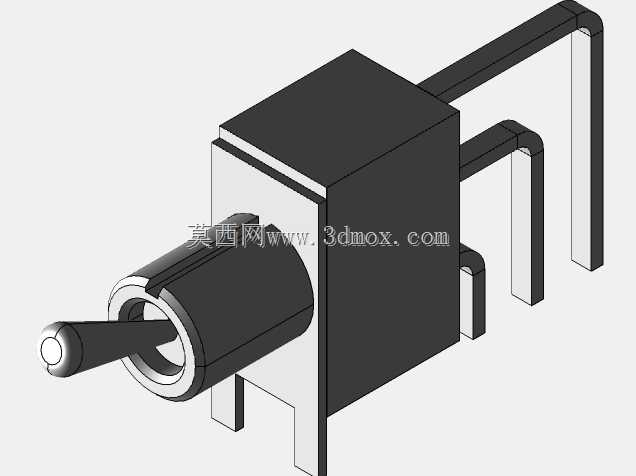

　　从结构设计逻辑来看，整个开关采用侧装拨杆的布局，拨杆伸出端做了圆弧球面处理，操作时手指接触的触感更顺滑，不会出现尖锐棱角硌手的问题，拨杆的行程控制在3mm以内，切换操作的力度设置在1.5N到2.5N区间，既不会因为力度太小容易误碰，也不会因为力度太大导致操作费力。主体绝缘基座采用耐高温的工程塑料材质，红色的绝缘护罩直接卡扣在基座外侧，不需要额外螺丝固定，装配的时候可以直接压合到位，生产组装效率更高，护罩和基座之间预留了0.1mm的干涉量，压合之后不会出现松脱晃动的情况，同时护罩侧面做了定位凸台，安装到设备面板上的时候可以直接卡入面板的定位槽，避免开关拧紧固定螺母的时候跟着转动。

　　导电部分采用紫铜折弯成型的引脚，三个引脚分别对应公共端、常开端、常闭端，引脚的折弯角度严格控制在90度，伸出基座的长度统一为8mm，既可以满足波峰焊的吃锡深度要求，也不会因为引脚过长导致焊接后出现多余的应力拉扯。内部触点采用银合金材质，接触电阻控制在20毫欧以内，额定负载下可以实现超过1万次的机械切换寿命，触点之间的绝缘间隙大于1mm，满足低压设备的电气安全间距要求，不会因为积尘或者凝露出现爬电击穿的问题。

　　安装边界方面，这款开关的主体截面尺寸为10mm*15mm，面板安装需要开直径6.2mm的圆孔，配套的固定螺母为M6规格，拧紧之后开关在面板上的突出高度为12mm，不会占用过多的设备内部空间，引脚的排布间距为3.81mm，和通用的接插件间距匹配，焊接到PCB板上的时候不需要额外做孔位调整。拨杆的操作方向和引脚排布方向垂直，设计设备面板布局的时候，可以根据操作习惯选择横向或者纵向安装，不需要调整内部结构，通用性更强。

　　实际选型应用的时候，需要注意这款开关的额定电流为3A/250VAC，只适合控制回路或者小功率负载的通断，不能直接驱动大功率电机或者加热类负载，接线的时候公共端需要接输入回路，常闭和常开端分别接两路输出，避免接反导致切换逻辑错误。建模的时候所有配合面都预留了合理的公差，基座和护罩的卡扣配合公差为0.05mm，拨杆和基座的转轴配合间隙为0.03mm，既保证拨杆转动灵活，也不会出现旷量导致的触点接触不良，内部的弹簧顶珠结构做了隐藏式设计，不会因为长期使用出现弹簧脱落的问题，拨杆切换到位的时候有清晰的段落反馈，操作人员不需要看指示灯也能通过手感判断是否切换到位。
