EMC气动电磁阀二通式1/8接口结构

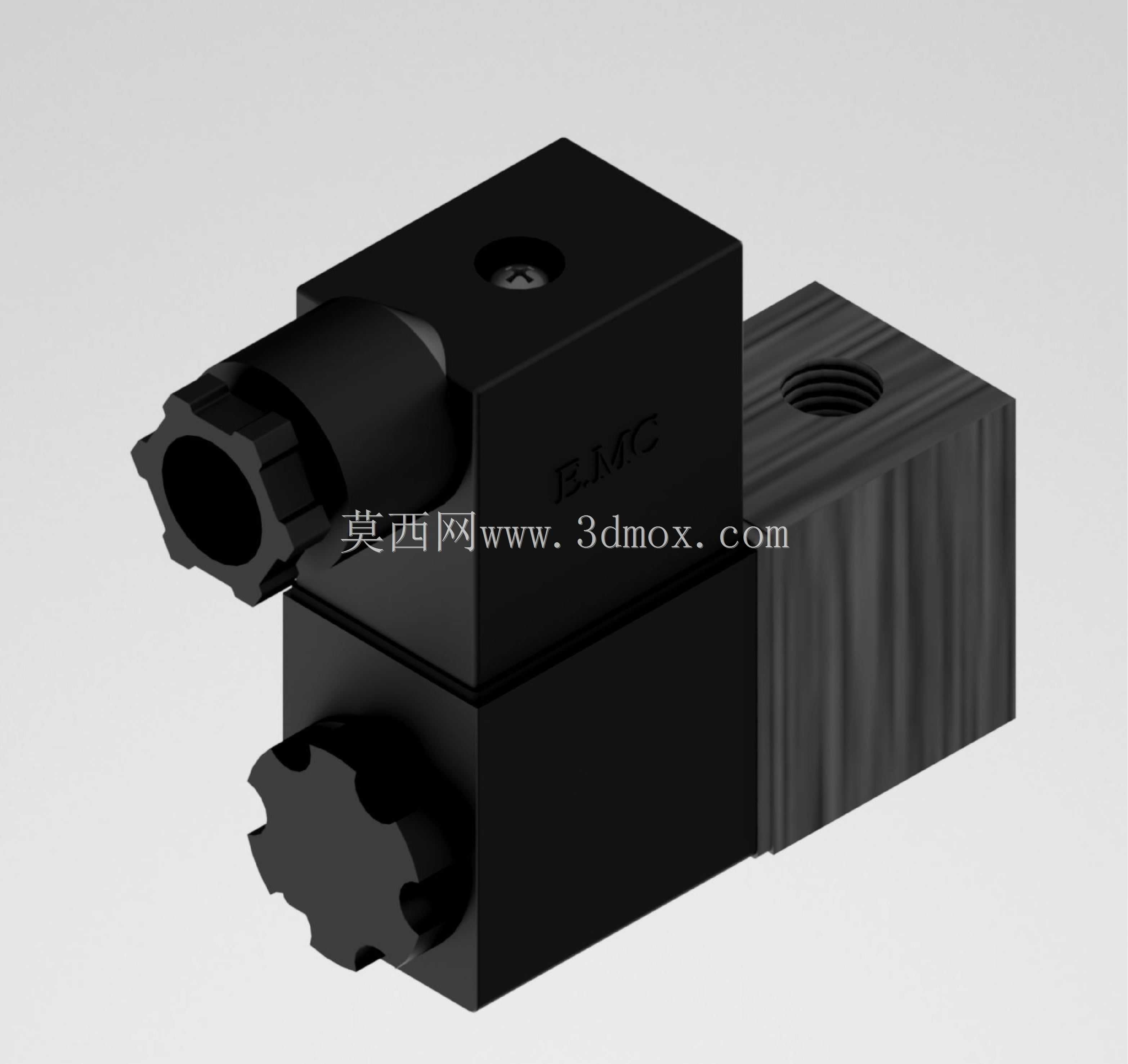

　　从结构设计来看，这款阀采用分体式块体堆叠结构，主体分为电磁驱动段与阀座流道段两部分，驱动段外壳做了方形切边处理，相比圆柱形阀体能更好地贴合安装面，减少安装时的转动余量，侧面预留的内螺纹接线口做了六角防滑结构，接线时不需要额外夹持阀体就能拧紧防水接头，避免接线过程中阀体移位影响安装精度。阀座部分采用硬质阳极氧化铝合金材质，表面做了细密的纹理处理，既提升了阀体的散热性能，也能在多阀并排安装时减少相邻阀体之间的共振传导，阀座上的1/8英寸内螺纹气口做了倒角沉台设计，安装气管接头时能快速对中，不会因为螺纹偏斜导致密封失效，气口的螺纹深度严格控制在8mm，既能保证接头拧入后的连接强度，也不会因为螺纹过深顶到内部流道造成气路堵塞。在轻工自动化装配线、小型气动工装夹具、包装设备的气路排布场景里，这类小通径直动式气动电磁阀的出镜率极高，它承担着气路通断切换的核心执行功能，不需要复杂的先导气路结构，靠电磁线圈得电产生的电磁力直接驱动阀芯动作，响应速度快，适合小流量、短行程的气动执行元件控制，比如单作用气缸的伸缩控制、小型真空吸盘的气路通断、气动定位销的顶出复位这类对安装空间有严格限制的工位。

　　安装边界上，这款阀的整体长宽高尺寸控制在紧凑范围内，宽度方向不超过22mm，多阀组阀岛安装时的中心距可以做到25mm，能大幅节省阀岛的安装空间，阀体底部预留了两个M3安装螺丝孔，孔位间距符合常规小型气动阀的安装标准，可以直接替换同规格的其他品牌阀体，不需要重新加工安装板。阀芯部分采用硬质氧化铝合金搭配丁腈橡胶密封件，密封件的唇边做了圆弧过渡处理，阀芯往复运动时不会刮伤密封面，正常工况下的使用寿命能达到千万次级别，阀体内的流道做了圆弧过渡处理，没有直角节流结构，气路通过时的压力损失比普通直角流道阀低15%左右，在低压供气场景下也能保证足够的输出流量。

　　电磁驱动部分的线圈做了全包覆塑封处理，能适应车间内有少量切削液、粉尘的工况，线圈顶部的手动应急按钮做了内凹式设计，避免设备运行过程中被误触，调试时用一字螺丝刀就能按下手动按钮强制阀芯动作，不需要给线圈通电就能完成气路调试，大幅提升设备调试阶段的效率。在实际选型应用中，这款阀适合工作压力在0.15-0.8MPa范围内的常规气动系统，介质为经过过滤的干燥压缩空气，如果是有油润滑的气路系统也能兼容，密封件材质可以适配普通透平一号油的润滑环境，不会出现密封件溶胀失效的问题。

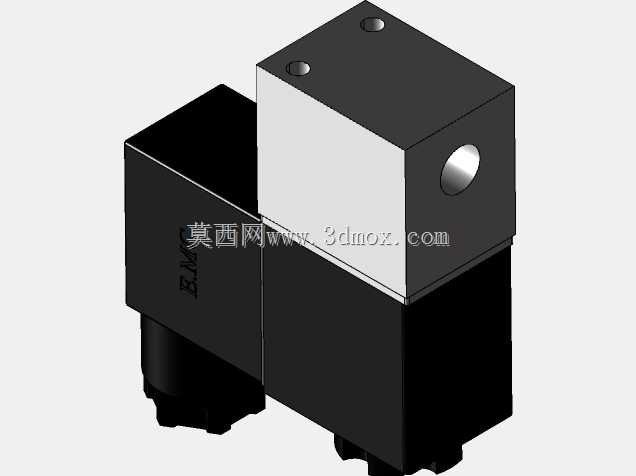

　　阀体的两个外接气口分别布置在阀座的相邻侧面，安装时可以根据气路走向选择侧面或者顶面接管，不需要额外加装弯头转接，能进一步压缩气路安装的空间占用，阀块之间的连接面做了0.02mm的平面度处理，多片阀组合安装时只需要在结合面加装薄型密封垫就能保证密封，不会出现相邻阀之间的窜气问题。从建模细节来看，模型还原了阀体上的所有安装特征，包括接线口的防滑齿、手动按钮的内凹结构、气口的倒角沉台、安装螺丝孔的沉头结构，甚至阀体表面的EMC标识刻字都做了还原，结构工程师在做阀岛排布设计、设备气路布局时，可以直接调用这个模型做干涉检查，不需要再重新测绘建模，能大幅缩短设计阶段的周期。在做设备维护替换时，也可以通过模型核对安装孔位、气口位置、整体外形尺寸，避免买回来的阀件因为尺寸不符无法安装，尤其是在旧设备改造场景中，安装空间往往已经被其他元件限制，精准的三维模型能提前预判安装干涉问题，减少现场改造的返工量。
