卧式侧调电位计3296W精密结构件

　　在工业控制板卡、消费电子电源模块、仪器仪表信号调理回路的设计选型中，直插式多圈电位计始终是小范围参数校准场景下的核心被动元件，本次呈现的3296W型电位计结构，完全还原量产实物的装配细节与安装边界，可直接用于PCB布局干涉检查、整机BOM配套建模、装配工艺模拟等工程环节。从实际应用场景来看，这类电位计常被布置在电路板边缘区域，方便生产调试阶段通过螺丝刀调整输出参数，比如开关电源的输出电压校准、传感器信号的零点偏移修正、音频设备的音量增益微调，都需要这类调节精度高、固定后稳定性好的元件，相比贴片可调电阻，侧调式的直插结构在调试时不需要垂直正对板面，在设备内部空间局促、板卡堆叠安装的场景下，操作可达性更强，不会因为调节空间不足导致调试工具碰伤周边贴片元件。

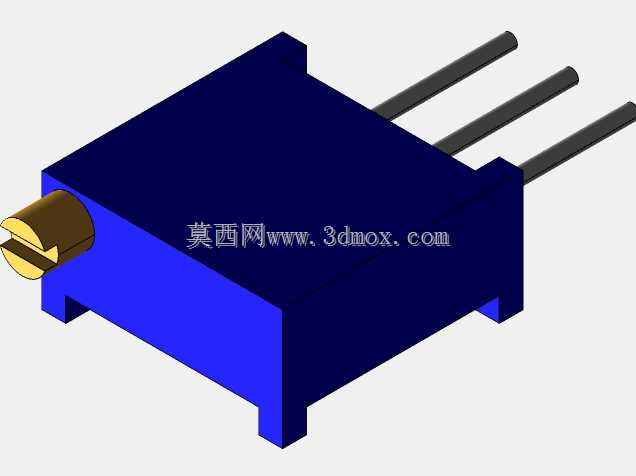

　　从结构设计思路来看，这款电位计采用方形塑封主体搭配三根直插引脚的布局，主体外壳为深蓝色绝缘阻燃材质，完全包裹内部的电阻体与调节蜗轮结构，仅在侧面露出黄铜材质的调节槽，调节端的十字槽深度与宽度适配常规2mm一字螺丝刀，调节时的扭矩传递稳定，不会出现滑牙问题。三根引脚呈平行等距排布，引脚长度适配常规1.6mm厚度PCB的波峰焊工艺，引脚直径与标准0.8mm焊盘孔径匹配，插装时不需要额外扩孔，能够直接适配现有SMT后段的波峰焊治具。主体底部的两个凸台结构是设计时的关键细节，凸台高度刚好贴合PCB板面，焊接时可以让主体与板面保持0.5mm左右的间隙，既可以避免焊接时助焊剂残留堆积在主体底部造成绝缘隐患，也能在过波峰焊时让焊锡顺利浸润引脚根部，减少虚焊概率。

　　从安装边界尺寸来看，这款电位计的主体外形为9.5mm见方的立方体，总高度（不含引脚）为10mm，引脚伸出主体底部的长度为3.2mm，相邻引脚的中心间距为2.54mm，完全符合标准直插元件的引脚间距规范，在PCB布局时，只需要按照标准2.54mm间距放置三个焊盘，同时在主体投影区域预留10mm见方的禁布区，就可以避免与周边元件出现装配干涉。侧面调节端的中心距离主体底部的高度为5mm，在整机结构设计时，需要在对应外壳位置预留直径3mm的调节孔，孔位中心距离PCB安装面的高度控制在5.2mm左右，既可以保证螺丝刀顺利插入调节槽，也能避免外壳与电位计主体出现挤压。调节端的旋转角度为25圈，对应电阻值从0到标称值的全行程调节，每圈的电阻变化量为标称值的4%，调节分辨率足以满足绝大多数工业校准场景的精度要求，内部的蜗轮蜗杆结构带有自锁阻尼，调整完成后不会因为设备运输过程中的振动出现参数漂移，长期稳定性优于普通单圈电位计。

　　在建模细节处理上，结构完全还原实物的装配公差，主体外壳的脱模斜度、引脚的根部倒角、调节槽的加工圆角都按照实际量产零件的工艺要求做了还原，没有出现理想化的直角锐边，在做整机装配模拟时，可以真实反映零件之间的干涉情况，不会出现建模时无干涉、实际装配时卡滞的问题。引脚的位置度公差控制在0.1mm以内，与实际元件的出厂公差一致，在做PCB焊盘匹配检查时，可以准确评估焊盘与引脚的对中情况，提前发现因为焊盘位置偏移导致的焊接缺陷。对于结构设计从业者来说，这类通用电子元件的精准建模可以大幅减少整机设计时的重复建模工作量，在方案阶段就可以准确评估板卡的布局空间、外壳的开孔位置，避免后期打样后出现元件干涉、调节孔位偏移的问题，缩短产品的研发迭代周期。在设备维修与备件选型场景下，精准的三维模型也可以帮助维修人员快速判断元件的安装尺寸是否匹配，不需要拆解实物测量就可以完成替代元件的选型确认，提升维修效率。
