M8圆形面板安装无插针连接插座结构

　　在工业传感与执行机构的布线场景里，面板安装型的小型连接座是设备侧信号、动力接驳的核心过渡部件，这款M8规格的无插针面板座，主要适配工业现场传感器、小型执行器的线缆端接需求，常见于自动化生产线的传感节点布设、小型机电设备的面板接口预留、检测工位的信号转接等场景，相比带插针的公座结构，无插针的母座形式在面板端长期固定使用时，能避免外露插针受磕碰弯折、积尘氧化的问题，提升固定端接口的长期可靠性。

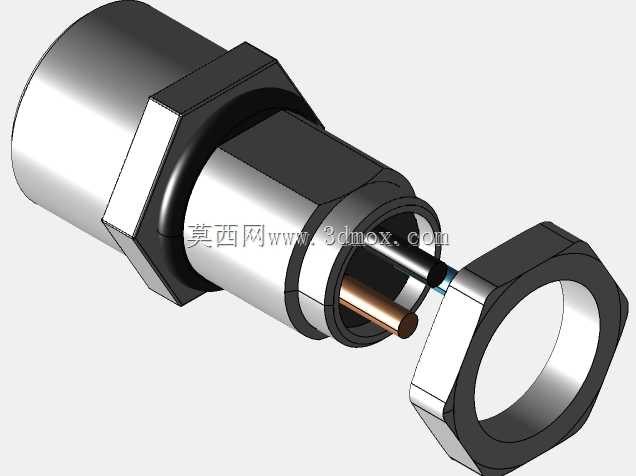

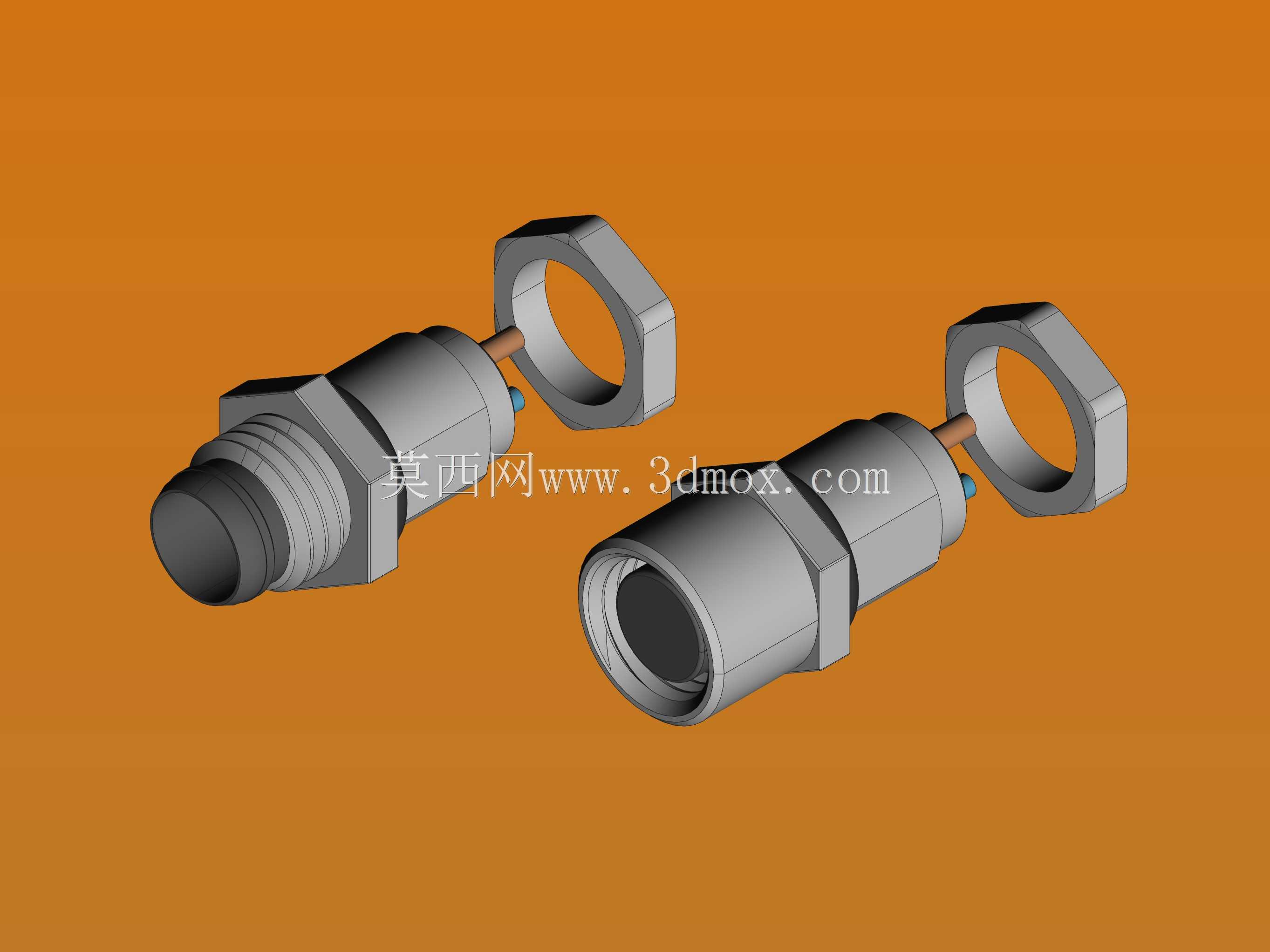

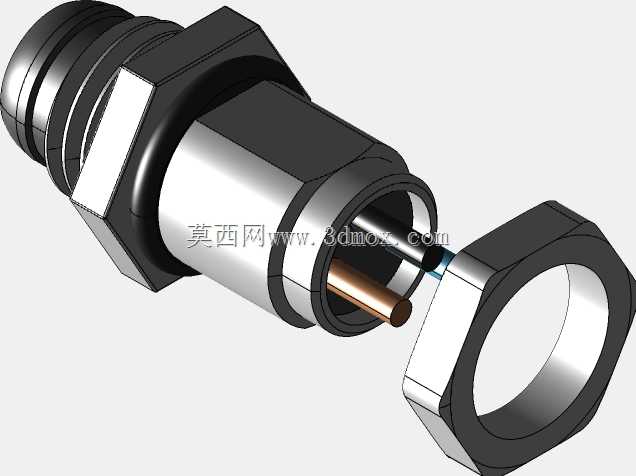

　　从结构设计来看，这款插座采用前后分体锁紧的安装逻辑，主体为圆柱形金属壳体，前端带外螺纹段，配套六角薄螺母实现面板的夹持固定，安装时仅需在设备面板上开出对应直径的圆孔，将插座主体从面板外侧穿入，内侧旋紧六角螺母即可完成固定，无需额外的法兰固定孔，对面板的加工要求低，适配厚度在1-3mm范围内的金属、塑料面板，安装后外露的前端接口段长度控制在合理范围，不会因突出过长受外力碰撞，也不会过短导致对接插头无法锁紧。壳体尾部预留线缆穿入结构，可根据实际布线需求焊接对应线径的引线，无插针的内部腔体预留了足够的接线空间，支持3芯、4芯等不同针数的内芯组件适配，满足不同信号传输、小功率供电的接驳需求。

　　接口端采用标准M8螺纹对接结构，与配套的公头插头旋接后可实现IP67级的防护效果，适配工业现场有切削液飞溅、粉尘弥漫的工况，金属壳体本身具备良好的电磁屏蔽性能，在传输弱模拟信号、高频脉冲信号时，能减少周边伺服电机、变频器的电磁干扰，保证信号传输稳定性。设计时充分考虑了安装操作的便利性，六角螺母的对边尺寸符合标准紧固件的通用规格，现场安装时使用普通开口扳手即可完成锁紧，无需定制专用工具；壳体的外螺纹公差控制在6g级，与对接插头的内螺纹配合顺畅，不会出现卡滞、滑牙的问题，反复插拔对接的寿命满足工业设备长期维护的需求。

　　从安装边界来看，这款插座的最大外径为12mm，面板开孔直径要求为8.1-8.3mm，螺母锁紧后在面板内侧的突出高度为8mm，尾部线缆引出段可根据布线方向做小幅调整，不会与面板内侧的其他结构件产生干涉，在密集布设多个同规格插座时，相邻插座的中心距仅需预留15mm即可满足扳手操作空间，适合在小型设备的有限面板空间内做密集接口布置。在实际选型应用中，这类无插针面板座常作为设备端的固定接口，出厂时预先焊接好内部引线与设备内部电路连接，现场布线时仅需将带公头的传感器线缆直接旋接即可完成接线，大幅减少现场接线的工作量，也避免现场接线错误导致的设备故障，相比螺钉压接的端子台，这种螺纹锁紧的连接形式抗振动性能更好，在设备运行产生持续振动的工况下，不会出现接线松动、接触不良的问题。

　　结构建模过程中，对螺纹段的牙型、螺母的倒角、壳体的台阶尺寸都做了精准还原，所有配合面的公差都按照工业连接器的通用标准设定，可直接用于设备面板的接口开孔校核、装配干涉检查，也可作为布线模拟时的接口占位模型，帮助结构工程师在设计阶段就确认接口位置的合理性，避免后期加工装配时出现接口与周边结构干涉、扳手操作空间不足等问题。壳体的表面处理采用常见的镀镍工艺，建模时也还原了金属壳体的质感与结构细节，内部的绝缘腔体、接线固定结构都做了完整呈现，可用于拆解展示内部结构，也可作为连接器选型时的结构参考，帮助工程师快速确认该款插座是否适配自身设备的安装空间、接线需求。
