车载iPad透明保护支架结构设计

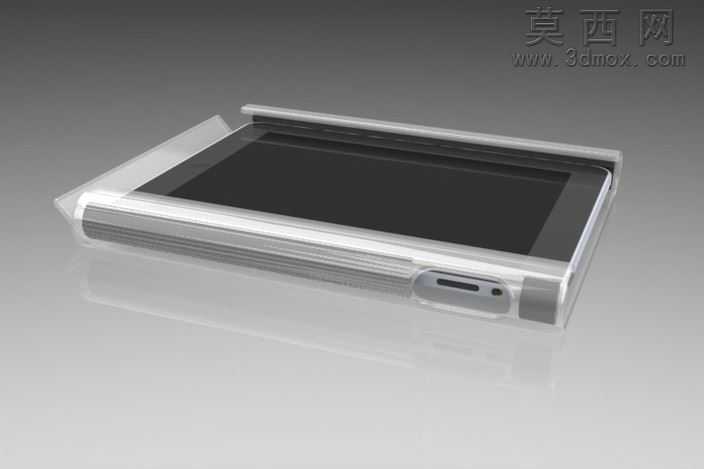

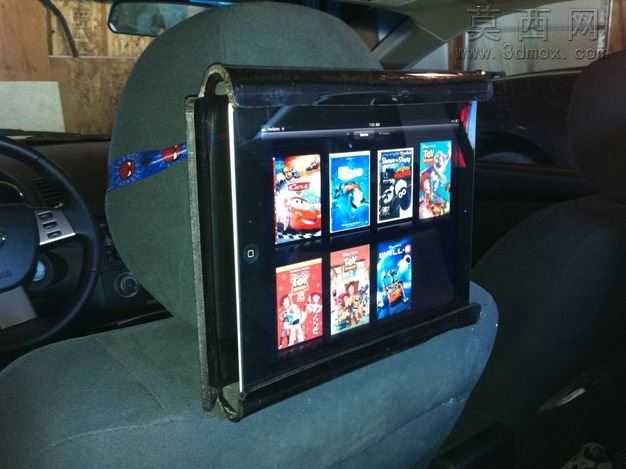

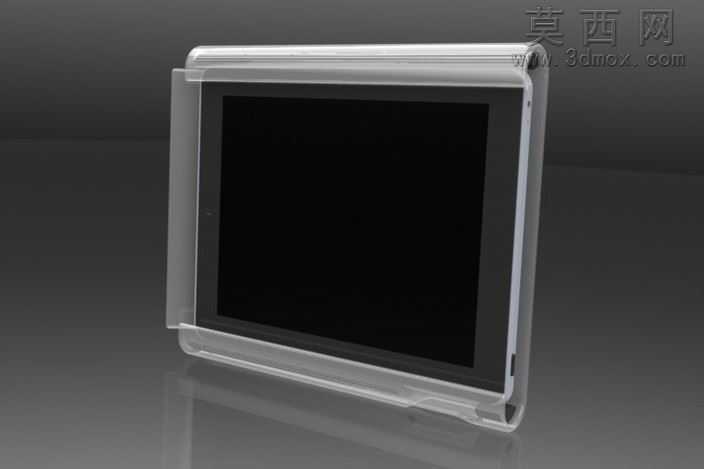

本作品针对初代iPad车载使用场景进行配套结构设计，最初的适配方案存在装配过紧的问题，在实际使用中容易出现卡滞、难以取放的情况，因此在建模过程中对整体结构进行了针对性优化调整。建模阶段首先还原初代iPad的精确外形尺寸，包括机身的边角弧度、侧边按键与接口的位置，确保支架与设备的适配精度，随后在支架与设备接触的位置预留合适的装配间隙，避免过紧卡合损伤设备外壳。支架主体采用透明硬质材质设计，在三维建模中对透明材质的光学属性进行调试，还原亚克力类材质的通透质感与边缘折射效果，同时兼顾结构强度，在支架的承托边缘做加厚处理，保证长期使用不会出现形变断裂。为适配车载头枕安装的使用需求，在支架背部设计了四个专用安装小孔，可直接将支架固定在汽车后排头枕位置，方便后排乘客观看影音内容，同时在支架左侧边缘集成反射式扬声器结构，能够将iPad的发声进行定向反射，提升后排位置的听音效果，解决平板设备自带扬声器朝向不佳的问题。建模过程中同步完成了多套配套结构的设计，包括适配安装使用的压克力板窗体结构、缓冲泡沫配件，其中缓冲泡沫部件用于填充支架与设备之间的间隙，既可以避免设备刮花，也能在车辆行驶过程中起到缓冲减震的作用，防止设备因颠簸出现松动滑落。整体模型完成后进行了装配干涉检查，确保各个部件之间的配合间隙合理，安装拆卸过程顺畅无卡滞，同时对支架的受力部位进行结构加强，模拟车载使用中的颠簸受力场景，验证结构的可靠性。除了主体支架结构外，还配套设计了适配iPad2的兼容结构，通过调整局部卡位尺寸，实现两款设备的通用适配，提升配件的适用范围，在渲染阶段采用暗调展示场景，突出透明支架的质感与iPad设备的贴合效果，清晰展现各个结构细节与安装状态。
