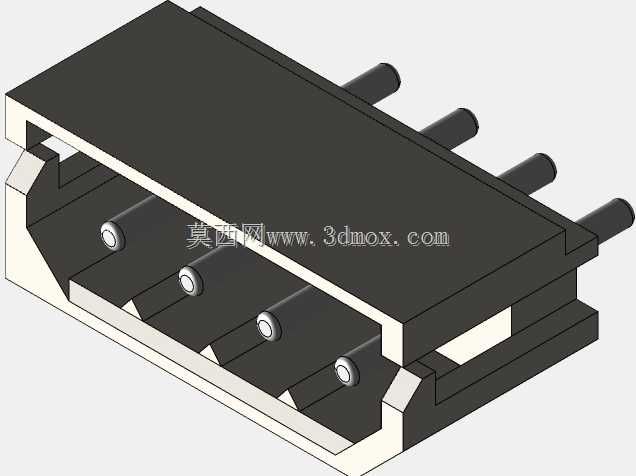

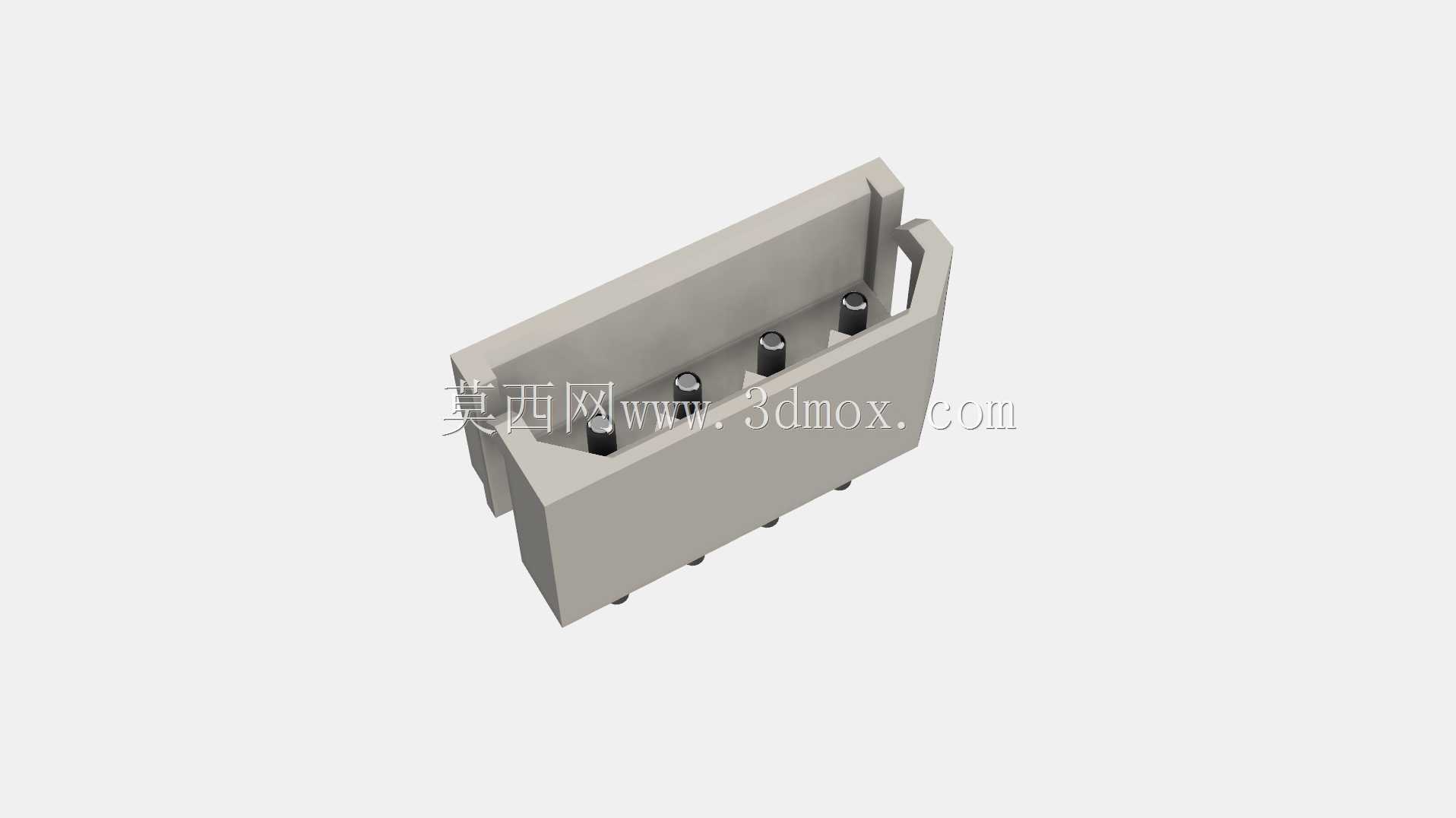

Mini-SPOX2.50mm间距4pin线对板连接器

　　在紧凑空间的电气连接场景中，线对板连接器的选型直接决定了整机布线的可靠性与装配效率，本次涉及的2.50mm间距4pin公座连接器，是面向汽车座舱电子、消费类小家电、工业控制传感模块这类安装空间受限场景开发的接插部件。从实际工程应用来看，这类连接器常被布置在PCB板边缘位置，用于实现板端与外部线束的快速对接，替代传统的焊线工艺，减少生产环节的人工焊接工作量，同时降低虚焊、脱焊带来的后期运维风险。

　　设计层面，这款连接器采用2.50mm的标准pin距，刚好适配常规低压信号、小功率供电回路的载流需求，4pin的引脚配置可覆盖单电源回路加两路信号传输的常见接线需求，公座端的插针采用带定位凸点的结构设计，插合时能与母端端子形成稳定的机械咬合，避免设备在受振动工况下出现接插松脱的问题。外壳采用耐高温的绝缘工程塑料材质，可满足波峰焊、回流焊的制程温度要求，焊接过程中不会出现壳体变形、pin针偏移的问题，适配SMT产线的自动化焊接流程。

　　从安装边界来看，这款连接器的本体外形为长方体直插结构，插针伸出壳体底部的长度符合标准PCB板厚的焊接要求，壳体两侧设置有简易的卡扣导向结构，与母端对插时可提供明确的插入到位反馈，无需额外施加过大的按压力即可完成接插，同时壳体侧面的防呆结构能从根本上避免反插问题，减少产线装配的出错概率。在汽车应用场景中，这类连接器可耐受车内高低温循环环境，满足车载电子部件的电气可靠性要求，不会因为长期的温度交变出现绝缘性能下降、接触电阻升高的问题；在消费类产品中，紧凑的外形尺寸可以帮助结构工程师压缩整机内部的布线空间，让产品整体体积做的更轻薄；在工业控制场景中，稳定的接插性能可以保证传感信号、控制信号的稳定传输，减少现场接线的维护工作量。

　　建模过程中需要重点关注pin针的位置度公差，每根插针相对于安装基准面的位置偏差需要控制在合理范围内，避免出现焊接时pin针对不上PCB过孔的问题；壳体内部的端子固定槽尺寸需要与插针的过盈量匹配，保证插针压入壳体后不会出现松动、退pin的情况；壳体外侧的导向筋尺寸需要与母端的导向槽做公差配合，保证插合过程顺滑无卡滞，同时接插到位后能提供足够的保持力，避免线束受拉扯时出现接插断开的问题。另外，连接器底部的焊接端面需要与PCB板面保持平行，保证焊接时每个pin针都能与焊盘充分接触，减少焊接不良率。对于结构设计人员来说，在PCB布局时需要在连接器周围预留足够的母端插合操作空间，同时要考虑线束出线方向的折弯半径，避免线束过度弯折导致内部线芯断裂；在整机结构设计时，要避免连接器周边的结构件对插合过程造成干涉，同时可以根据实际固定需求，选择是否在连接器周边增加固定柱结构，进一步提升连接器在板上的固定强度，应对强振动工况的使用需求。
