英式三插带线电源连接插头结构设计

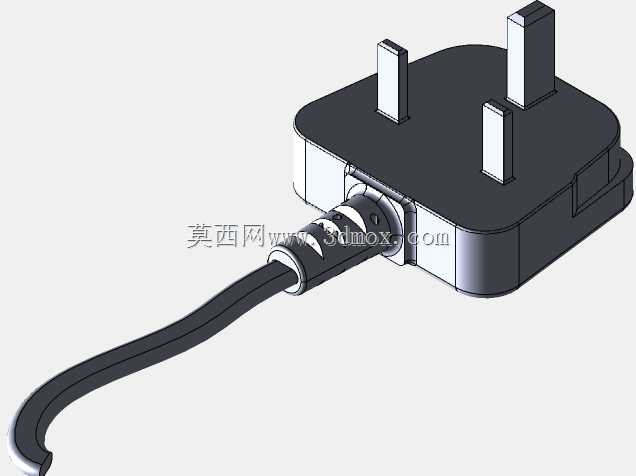

　　在民用低压供电、小型电子设备外接供电、工业便携检测设备取电等场景中，英式三针插头是适配英标供电体系的核心接插部件，日常使用中需要兼顾插合稳定性、绝缘防护性能与出线端的抗弯折能力，很多结构设计新手在做这类接插件建模时，容易忽略实际使用中的受力细节，导致模型和量产实物的结构逻辑脱节。这款带线英式三插的结构设计，首先从插合端的铜脚布局入手，三个铜脚呈等腰三角分布，其中上方最长的铜脚为接地极，下方两个平行短脚分别对应火线与零线，这种布局本身就具备防呆属性，错位状态下无法插入插座，从结构层面避免误插带来的用电风险，建模时三个铜脚的伸出长度、截面尺寸都严格匹配英标插座的插套公差范围，铜脚根部做了加宽的止退结构，嵌入插头内部的注塑骨架中，避免长期插拔后铜脚出现松动、移位的问题。插头主体的外壳采用圆角方型结构，边缘做了大圆弧过渡，没有尖锐棱角，一方面是注塑生产时便于脱模，减少应力集中点，另一方面日常插拔时握持手感更顺滑，不会硌手，外壳的合模线设置在侧面居中位置，上下壳通过卡扣加超声焊接的方式固定，内部预留了铜脚接线端的固定槽，接线完成后可以通过内部的压线结构将线缆内芯与铜脚牢牢压合，避免拉扯线缆时接线端松脱。

　　出线端的结构是这类插头设计的重点，很多廉价插头使用一段时间后出线位置容易出现线缆外皮破损、线芯外露的问题，这款设计在出线位置做了多级防弯折结构：首先是和插头主体一体成型的锥形护线套，从插头外壳处向外逐渐收窄，贴合线缆外径，分散线缆弯折时的应力；其次在线缆与护线套衔接的位置，做了多道环形的缓冲槽，当线缆向不同方向弯折时，缓冲槽可以通过自身的形变吸收弯折力，避免应力集中在某一个点导致线缆外皮断裂；护线套内部还预留了压线块的安装位，装配时压线块会将线缆的外护套牢牢压在插头内部的骨架上，哪怕外部受到较大的拉扯力，受力的也是线缆外护套，不会传导到内部的接线位置，从结构上杜绝扯断线芯的隐患。

　　从安装边界来看，这款插头的整体厚度控制在常规墙插的避让范围内，插入墙面插座后不会突出过多，相邻插座的插位不会被遮挡，铜脚的位置度公差控制在0.1mm以内，保证和插座插套的同轴度，插拔时不会出现卡滞、过松的问题。建模过程中需要注意不同部件的材质区分：铜脚部分为导电金属材质，表面做镀镍处理，建模时要体现出金属的棱角与装配公差；外壳部分为硬质绝缘PVC材质，表面做细磨砂处理，避免握持时打滑；线缆部分为柔性橡胶材质，建模时自然弯曲的形态要符合线缆的最小弯曲半径，不能出现违背材料特性的死折。

　　在实际工程应用中，这类插头模型既可以作为消费电子电源线的配套部件做整机装配校验，也可以作为电工实训、接插件结构教学的演示模型，还能用于供电场景的三维布局仿真，确认插头插入后和周边设备、柜体的安全间隙，避免出现干涉问题。很多结构工程师在做整机设备的供电接口设计时，往往只关注设备端的接口，忽略插头端的实际尺寸，导致设备安装后插头和墙面、柜体出现干涉，无法正常插合，这类精准的插头模型可以在设计阶段就完成干涉校验，减少后期改模的成本。另外在做插头的内部结构设计时，还要考虑爬电距离与电气间隙的要求，不同极性的铜脚之间、铜脚与外壳之间的绝缘距离要符合安规标准，内部的接线位置要设置隔离筋，避免不同极性的线芯意外接触造成短路，外壳的壁厚要均匀，避免注塑时出现缩水、缺胶的问题，这些细节在三维建模阶段都要逐一落实，不能只做外观的曲面而忽略内部的结构逻辑。
