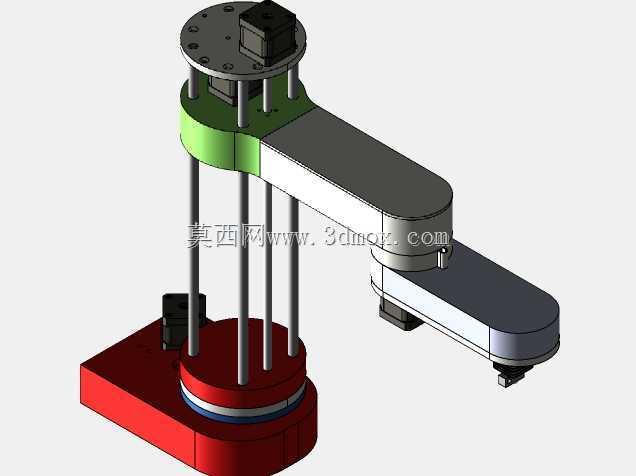

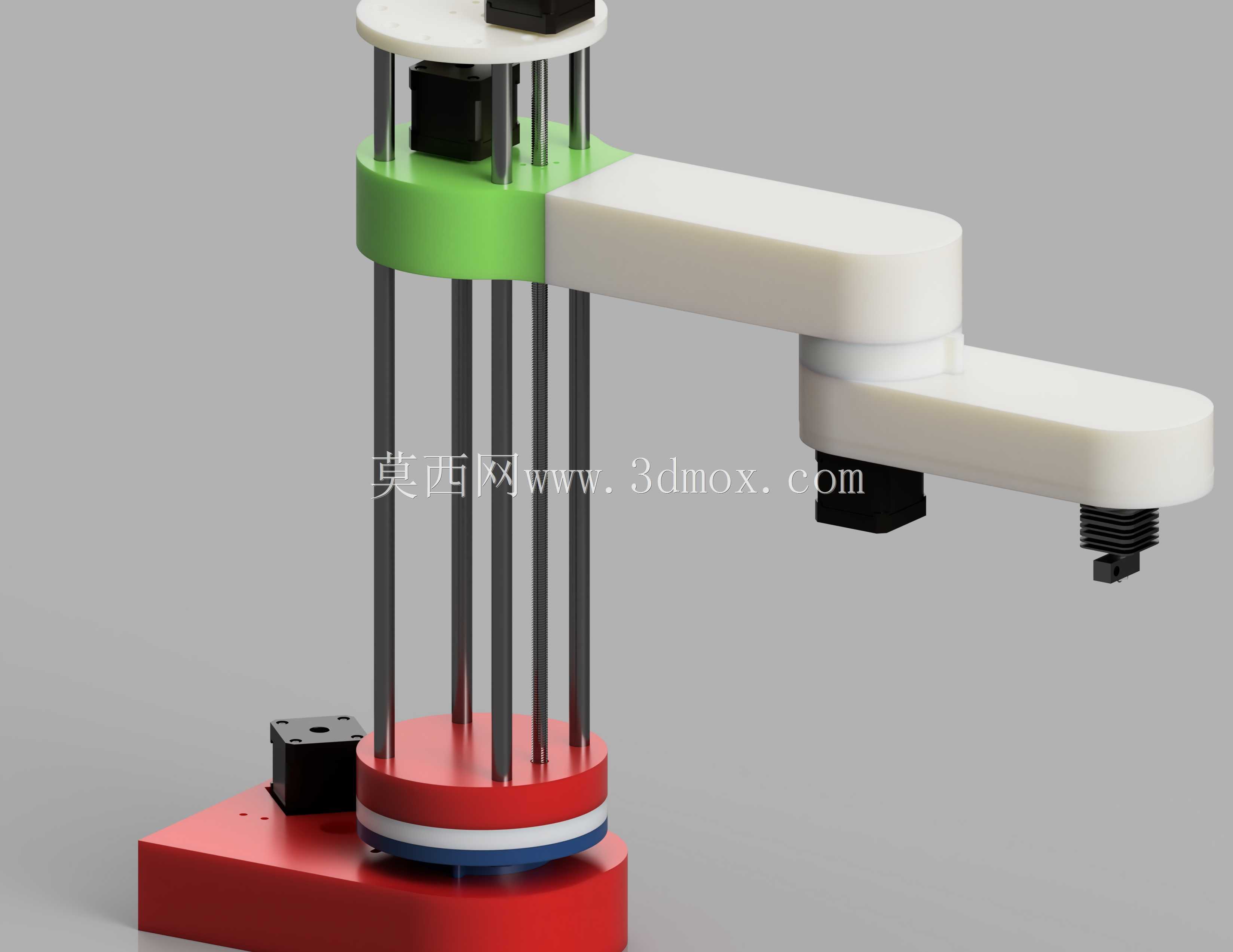

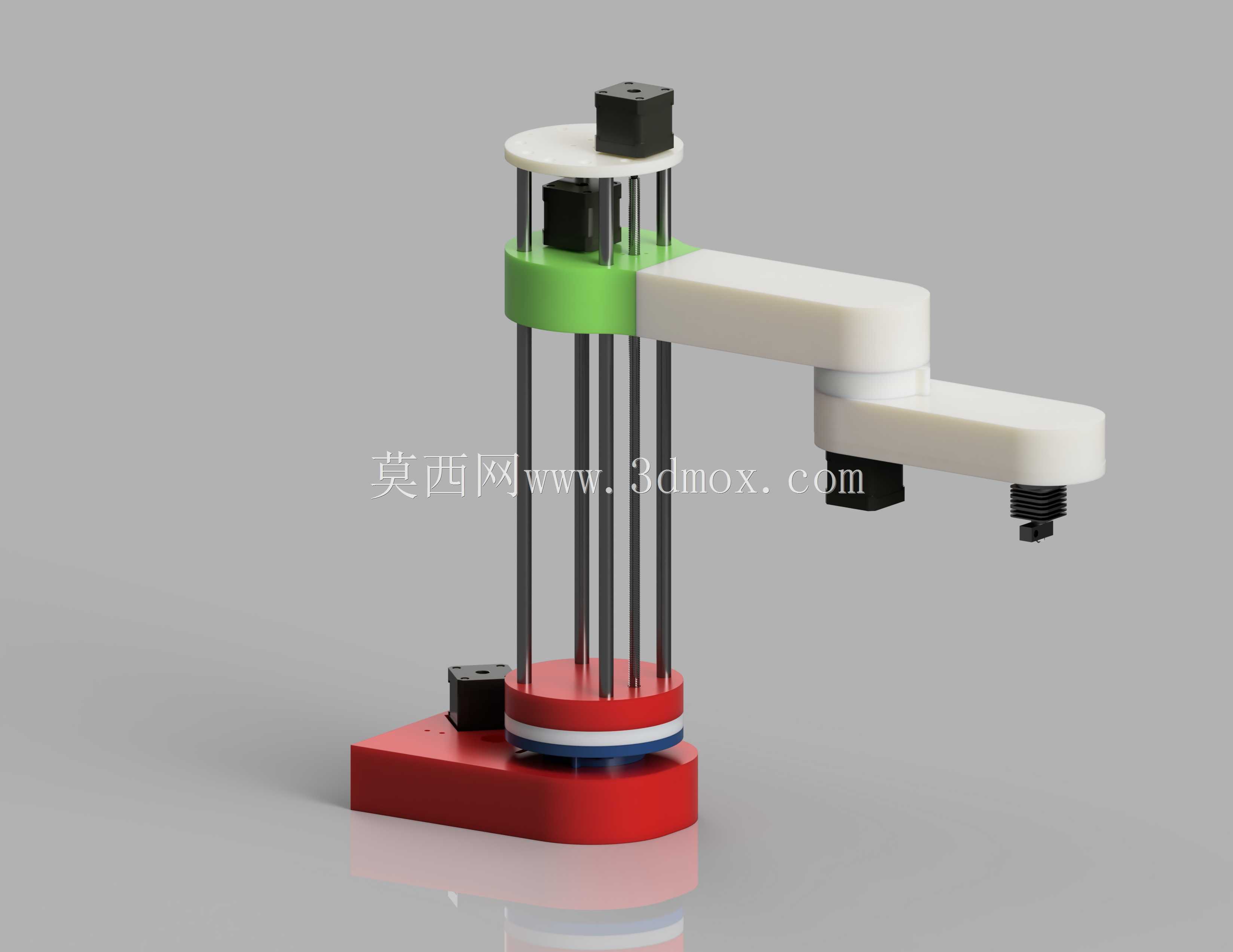

SCARA结构桌面级3D打印机械臂设计

　　这款SCARA构型的打印执行设备，核心面向桌面级小尺寸制件的快速成型场景，在创客空间、高校机械实验室、小型产品打样工位中都能适配，相比传统笛卡尔坐标结构的打印设备，它的水平关节串联构型在XY平面运动时拥有更快的响应速度，针对平面轮廓占比高的制件打印，节拍效率能提升近四成，同时占用的桌面安装面积更小，不需要铺设长距离的线性导轨，整体安装边界控制在边长300毫米的方形台面范围内，Z轴升降行程预留150毫米的空间，能够覆盖绝大多数桌面级打印的制件尺寸需求。

　　从结构设计逻辑来看，这款设备的大臂、小臂主体结构都采用了轻量化的3D打印工艺制作，设计阶段就针对不同填充率、不同壁厚的打印件做了刚度仿真对比，在保证关节连接位置形变量控制在0.02毫米以内的前提下，尽可能去除非受力区域的材料冗余，让运动部件的惯量降到最低，避免高速运动时出现过冲抖动，影响打印制件的表面精度。底座部分采用一体化的承重结构设计，内部预留了控制板、驱动模块的安装位，底部设置四个可调式支撑脚，能够快速调平设备水平，抵消安装台面的平面度误差，底座与大臂旋转关节的连接位置，配置了交叉滚子轴承作为回转支撑，既可以承受径向、轴向的复合载荷，又能保证回转运动的同轴度误差控制在0.01毫米级别，避免大臂回转时出现攒动间隙。

　　关节驱动部分，大臂、小臂的旋转关节都采用伺服电机配合同步带减速的传动方案，同步带的张紧结构设计在臂身的侧面，不需要拆解臂体就能快速调整张紧力，日常维护的便捷性更高；末端执行器的Z轴升降采用光轴配合直线轴承的导向结构，打印喷头的安装位预留了通用的E3D系列喷头安装接口，能够兼容市面上绝大多数桌面级打印的通用喷头配件，用户可以根据打印材料的不同快速更换喷头组件，不需要额外加工转接零件。设备的走线全部采用臂身内部穿线的设计，避免运动过程中线缆与周边设备发生剐蹭，同时在关节转动的极限位置设置了软限位触发块，配合控制程序的行程限位，防止关节超程转动造成机械结构碰撞损坏。

　　实际应用中，这款设备除了完成常规的熔融沉积成型3D打印作业外，只需要更换末端执行器，还能拓展完成桌面级点胶、小型电路板贴片、轻载搬运等作业，适配小批量定制化生产的柔性作业需求。设计阶段针对臂体的运动范围做了干涉校验，大臂回转角度覆盖正负135度，小臂回转角度覆盖正负150度，在整个运动行程内，臂体与底座、周边安装结构不会发生碰撞，末端的重复定位精度能够控制在0.05毫米以内，完全满足桌面级3D打印的精度要求。相比工业级SCARA机器人，这款设备的结构件大多可以通过3D打印自行制作，硬件成本更低，同时结构的拆装难度小，适合用于机械原理教学、机器人运动学算法验证等场景，学生或者创客可以根据自己的需求修改臂长参数，调整工作覆盖范围，不需要重新开模制作结构件，拓展灵活性更强。

　　在安装适配方面，设备底座的安装孔位按照标准铝型材台面的间距设计，可以直接固定在2020或者3030铝型材搭建的工作台面上，不需要额外加工转接板；控制部分的接线端口都做了防呆设计，组装时不会出现接线错误的问题，整体组装调试的时长可以控制在两小时以内，对非专业的组装人员也比较友好。臂身的外观采用分色设计，不同功能的结构件用不同颜色区分，既方便组装时识别零件，也能在设备运行时直观观察各个关节的运动状态，及时发现运动卡滞、位置偏移等异常问题。
