奥迪A3五门掀背轿车外观结构三维建模作品

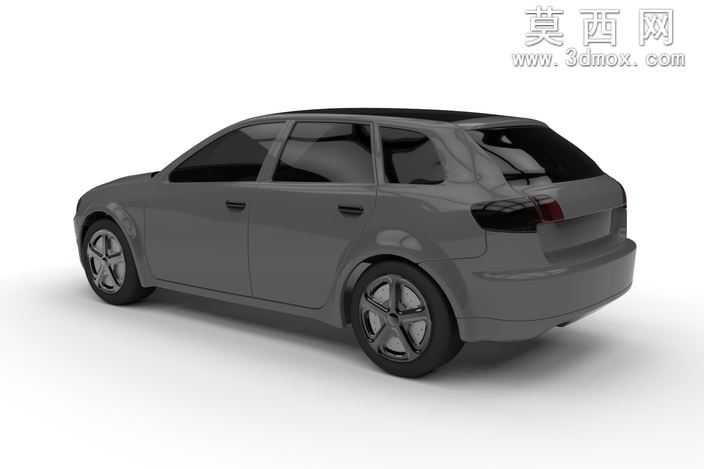

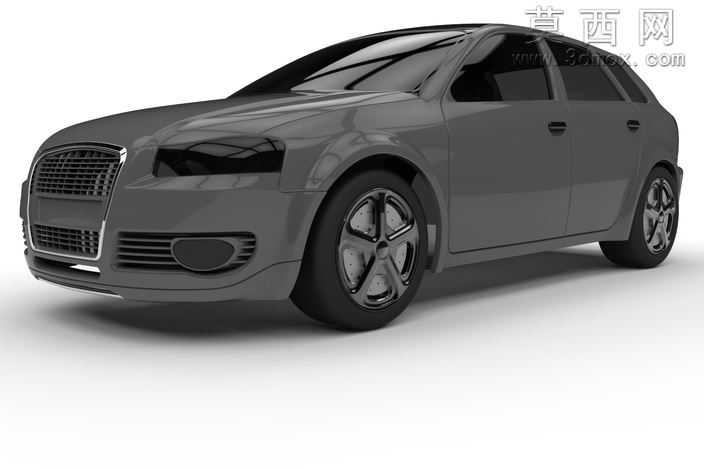

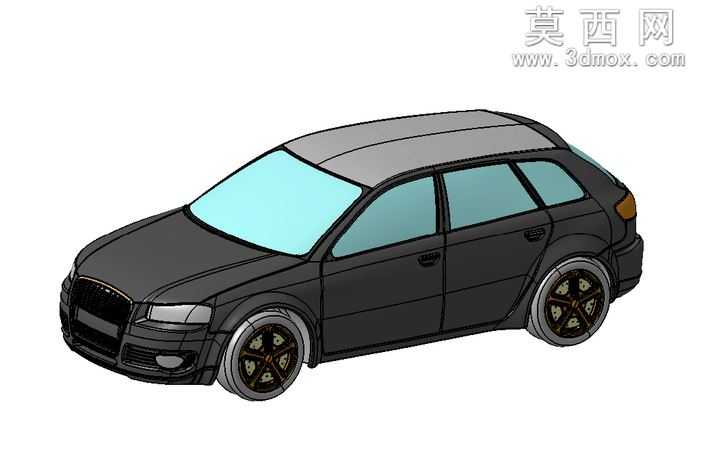

本作品围绕奥迪A3五门掀背版本的量产车型展开三维建模创作，建模过程中严格遵循实车的比例参数，以CATIA作为核心建模工具，先通过草绘模块勾勒出车辆的正侧视、正视、后视轮廓基准线，精准还原车型标志性的一体式六边形进气格栅轮廓、上扬式大灯造型线条，以及五门掀背车型特有的流畅溜背尾门弧线，确保整体型面比例与实车误差控制在合理范围内。建模阶段采用从整体到局部的递进思路，首先搭建车身的基础闭合曲面，通过多截面曲面、填充、接合等命令完成车身外覆盖件的整体大面构建，反复调整曲面的曲率连续性，保证引擎盖曲面、车侧门板曲面、车顶过渡曲面的G2连续效果，避免出现曲面棱线错位、光影扭曲的问题。细节处理上，逐一还原车身的分件结构，包括前后保险杠的进气开槽、侧裙的造型凸起、车门把手的凹陷结构、外后视镜的安装基座、车顶行李架的贴合造型，同时对轮毂部分做了精细化建模，还原了多辐式轮毂的镂空结构、轮胎的胎壁厚度与胎面基础纹理，车窗部分单独构建曲面并赋予半透明浅蓝色材质，模拟实车的隔热玻璃视觉效果。材质与渲染环节，车身主体赋予高光亮黑金属漆材质，调整材质的反射粗糙度与金属度参数，还原金属漆在自然光下的细腻珠光反光效果；车窗玻璃调整透明度与折射参数，呈现淡蓝色的通透质感；轮毂部分采用亮银色金属材质搭配黑色辐条分色，轮胎赋予哑光黑色橡胶材质，保险杠下部的防擦条、车门下沿的装饰条赋予深灰色哑光塑料材质，区分不同部件的材质质感。建模过程中同步梳理了车身的装配层级关系，将车身覆盖件、车窗、轮毂、外后视镜、车灯、门把手等部件做独立分组管理，保证模型结构清晰，可直接用于后续的外观展示、结构改装参考、渲染出图等使用场景，整体模型完整还原了奥迪A3掀背车型的经典外观设计特征，型面过渡流畅，细节还原度高，能够直观呈现该车型的外观设计特点。
