WERA绝缘十字电工螺丝刀结构设计

　　这款十字绝缘螺丝刀的设计，核心围绕带电作业场景的实操需求展开，首先要明确的是，这类工具的核心使用场景覆盖低压配电运维、设备电控柜装配、家电售后维修、工业电气安装等所有涉及带电操作的紧固作业环节，区别于普通机加工用螺丝刀，它的所有设计边界都要先满足电气绝缘的强制要求，再兼顾操作手感与耐用性。

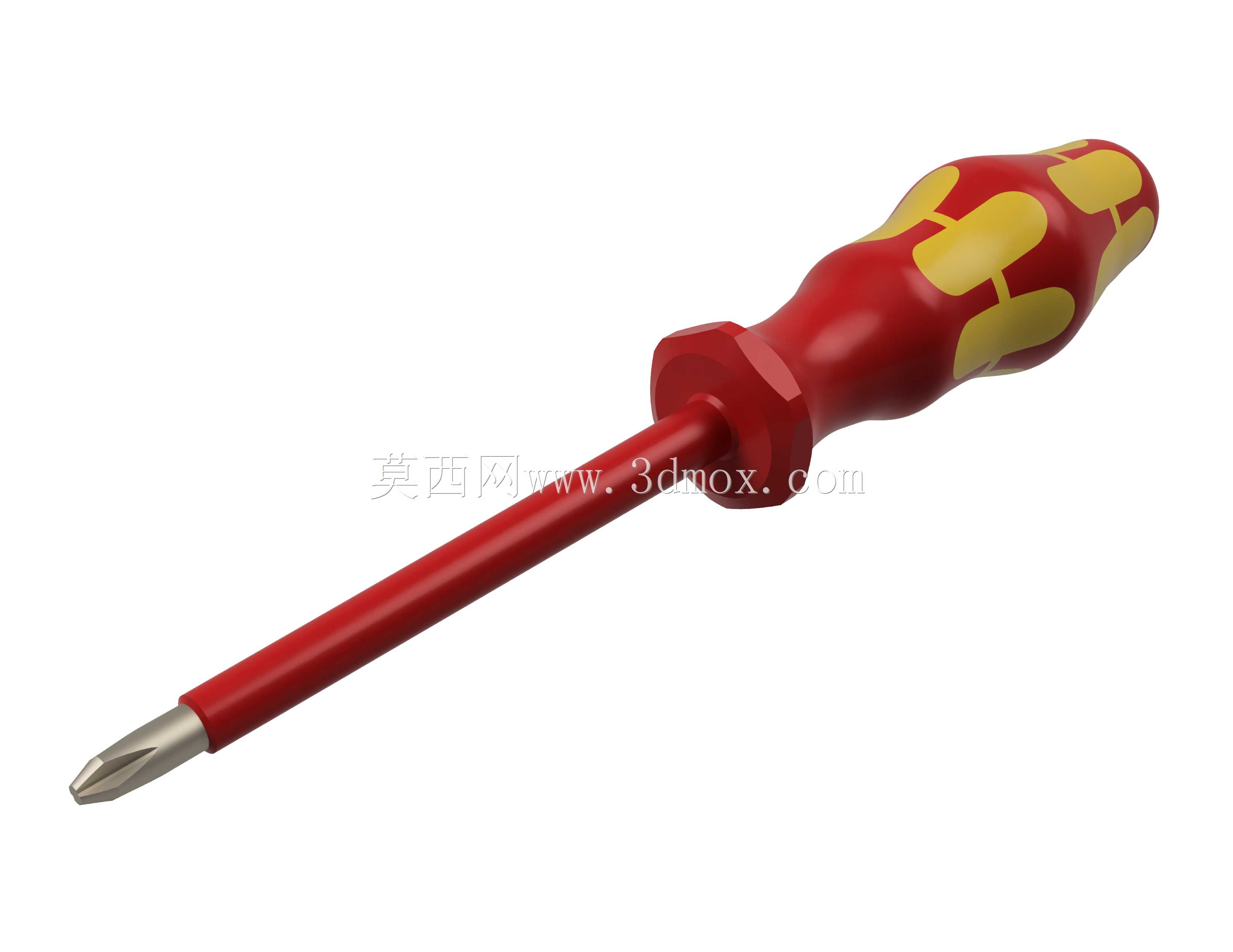

　　从结构分层来看，这款螺丝刀分为刀头、刀杆、握把三个核心部分，刀头采用十字PH2规格，是电工场景里适配性最广的规格，覆盖日常绝大多数接线端子、空开固定、电气元件安装的M3-M5规格十字螺丝，刀头的加工精度直接决定了作业时的咬合度，设计时特意做了刀头端部的倒角处理，既方便快速对准螺丝槽口，也能减少长期使用后槽口滑牙的概率，刀头与刀杆采用一体成型的铬钒钢基材，保证足够的抗扭强度，避免大扭矩紧固时刀杆断裂。

　　刀杆部分是绝缘防护的核心段，整体包裹的绝缘层厚度经过严格的耐压验证，可满足1000V及以下带电作业的绝缘要求，这也是VDE认证工具的核心指标，刀杆外露的金属部分仅保留最前端与螺丝接触的工作段，其余金属部分完全被绝缘层包覆，从结构上避免作业时刀杆误触相邻带电端子引发短路风险，刀杆长度设计为100mm，这个长度是经过多场景验证的平衡值：既可以深入电控柜内较深位置的螺丝安装位，也不会因为刀杆过长导致操作时力矩控制不稳，在狭窄的接线腔体内作业时也不会因为杆身过长剐蹭周边元件。

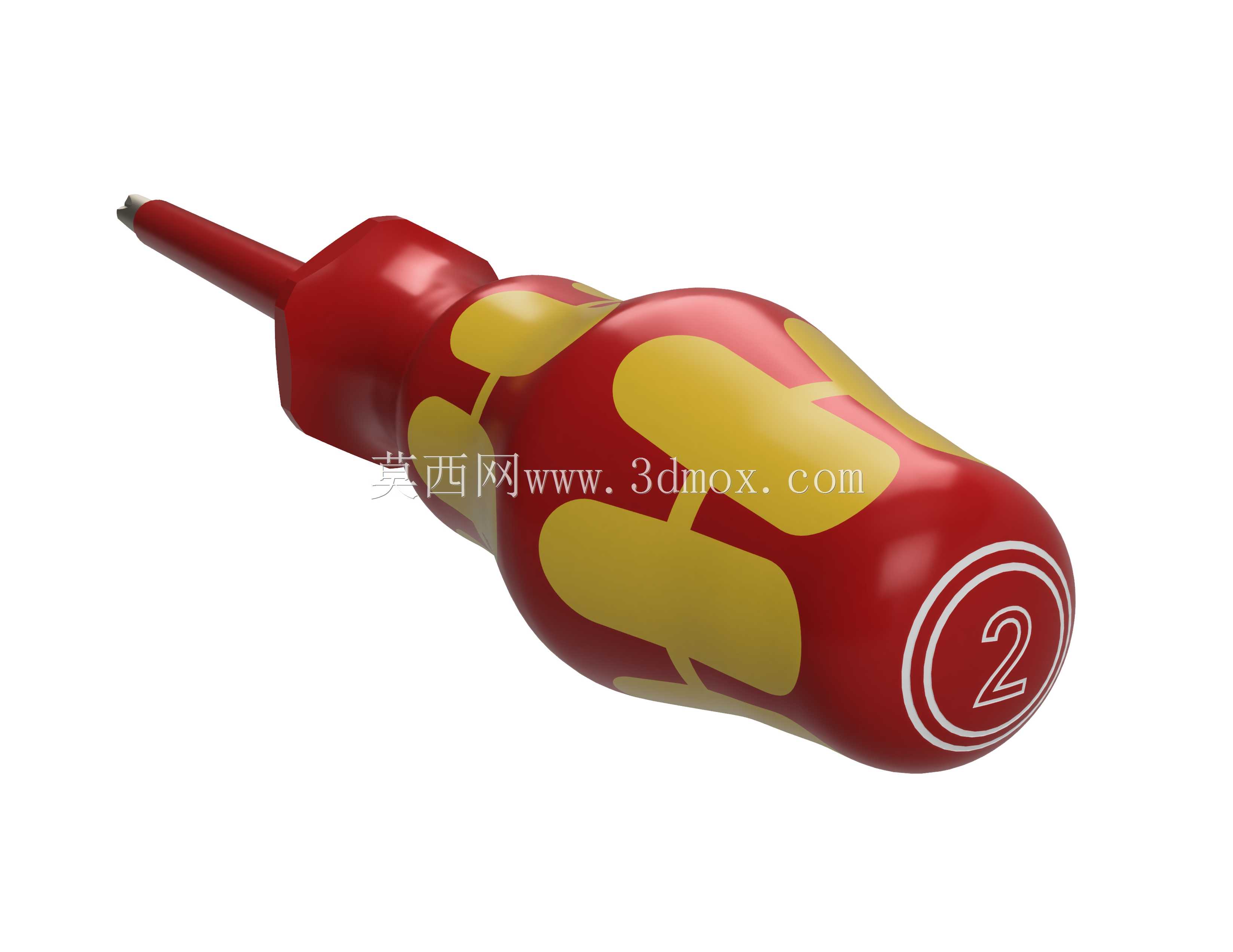

　　握把部分的设计充分考虑了长期作业的人机工程需求，整体采用多段弧面的异形结构，表面的黄色凸起防滑纹不是装饰性设计，而是对应人手握持时的手指发力位置：当需要大扭矩紧固螺丝时，手掌完全包裹握把，这些凸起可以增大手掌与握把的静摩擦力，不需要额外施加过大的握力就能传递足够扭矩，减少长期作业的手部疲劳；当需要快速旋拧螺丝时，手指捏握握把前端的细颈段，也能快速转动刀杆，提升作业效率。握把与刀杆的衔接位置做了六边形的防滚结构，当工具放置在倾斜的操作台面上时，不会因为台面倾斜滚落，避免工具从高处坠落损坏，这个细节在现场高空配电作业时尤其重要，能减少工具掉落的安全隐患。

　　从尺寸精度的设计要求来看，握把的尺寸公差控制在±0.75mm范围内，这个精度要求一方面是为了匹配注塑生产时的模具精度，保证批量生产时握把的握持手感一致性，另一方面也适配FDM3D打印验证的工艺要求，在做手板验证时，不需要做过多的后处理就能达到设计的握持尺寸，方便快速验证人机工程效果。握把内部的刀杆预埋深度做了足够的冗余设计，刀杆插入握把的长度不低于握把总长度的三分之二，保证大扭矩作业时刀杆不会在握把内发生转动甚至脱出。

　　在实际应用中，这类绝缘螺丝刀和普通螺丝刀的使用边界非常清晰，普通螺丝刀的刀杆没有绝缘层，绝对不能用于带电作业，哪怕是临时的低压操作，也存在绝缘击穿、短路触电的风险，而这款工具的所有绝缘结构都经过了对应的耐压测试，从结构上规避了这类风险。另外，刀头的硬度设计也做了平衡，既保证足够的硬度耐磨，也不会因为硬度过高导致刀头脆裂，在拧动锈蚀螺丝时，能通过轻微的形变卸力，避免刀头崩断飞出伤人。

　　从建模的角度来看，做这类工具的三维模型时，不能只做外观曲面的复刻，要重点关注几个装配边界：刀杆与握把的配合公差，绝缘层与金属刀杆的包覆间隙，刀头十字槽的轮廓精度，握把防滑纹的凸起高度——这些细节如果建模时忽略，做出来的模型要么装配干涉，要么和实际产品的使用手感偏差很大。比如握把的防滑纹凸起高度设计为1.5mm，这个高度既不会因为凸起太浅导致防滑效果差，也不会因为凸起过高硌手，影响长时间握持的舒适度。刀杆的绝缘层表面做了哑光处理，避免作业时强光反射影响视线，这个细节在户外配电作业时非常实用，不会因为阳光在杆身的反光晃眼，影响螺丝对位的精度。
