带刹车功能重载万向工业脚轮结构设计

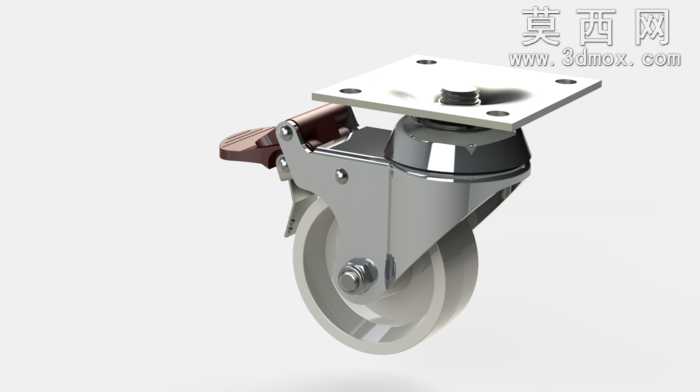

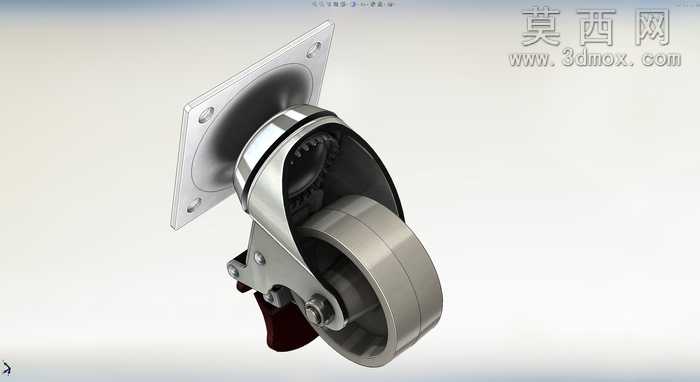

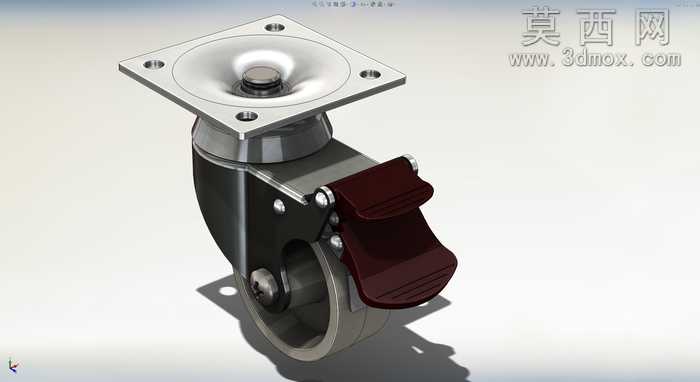

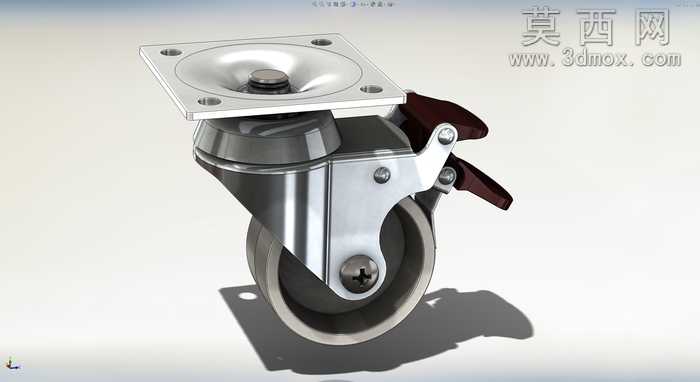

本作品采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计公差配合规范，完整还原了重载万向脚轮的全部结构细节，覆盖带锁止、无锁止两种可切换的功能状态，两种状态的结构逻辑均经过运动干涉校验，运行动作完全可行。建模阶段首先完成顶部方形安装法兰的特征绘制，法兰盘面预留四个对称分布的安装通孔，用于与设备底部机架完成螺栓固定，法兰与下方回转支承结构采用一体化建模逻辑，保证万向转动结构的同轴度精度。回转支架部分采用加厚钣金折弯与机加工件组合的结构设计，支架与滚轮的连接轴、刹车触发拨杆均按照实际装配关系完成约束，拨杆与刹车制动块的联动结构做了细节还原，当拨杆下压至锁止位置时，制动块可紧密贴合滚轮轮面实现可靠锁止，拨杆抬起时滚轮可自由转动同时保留万向转向功能。材质渲染阶段针对不同部件做了差异化材质赋予：金属支架、安装法兰、回转结构件赋予抛光不锈钢材质，调整金属粗糙度与反射参数还原金属件的冷硬质感与表面高光效果；滚轮部分采用高耐磨尼龙材质，调整材质漫反射颜色为浅灰白色，添加轻微的磨砂质感参数还原工业尼龙轮的真实表面触感；刹车拨杆的握持部分赋予棕色酚醛塑料材质，还原防滑手柄的视觉特征。整体渲染采用柔和的工作室布光方案，多角度补光消除结构暗部阴影，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了脚轮的重载承载需求，对支架连接部位、滚轮轴的受力结构做了加强设计，同时兼顾万向转动的灵活性与刹车结构的可靠性，两种功能状态的切换逻辑顺畅，无结构卡滞风险，可直接用于工业设备移动支撑结构的设计参考，也可用于脚轮产品的方案演示与结构优化。
