带刹车功能平板式重载工业万向脚轮设计

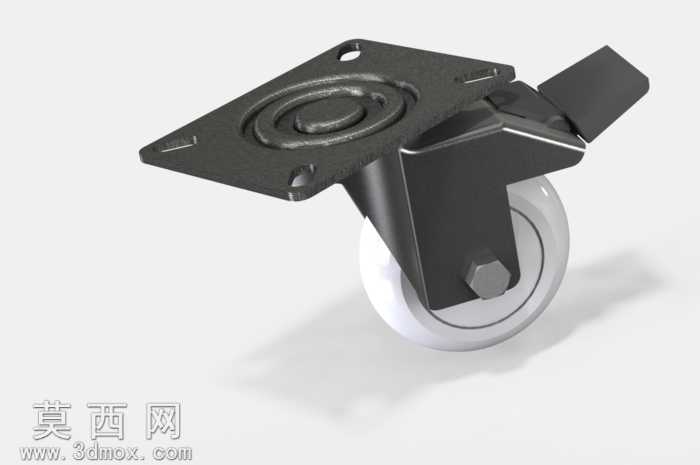

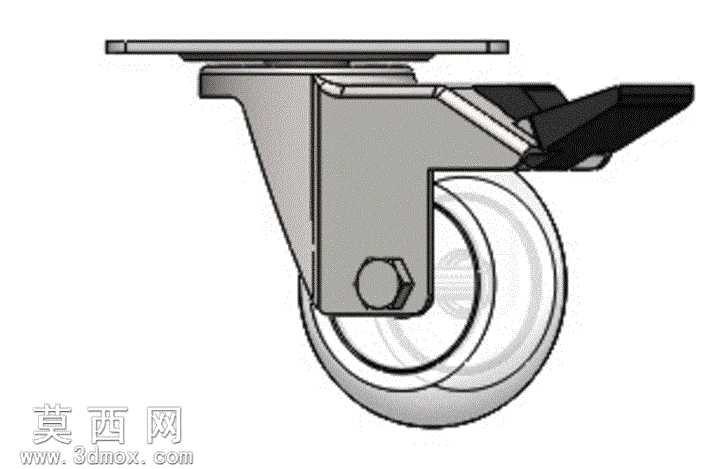

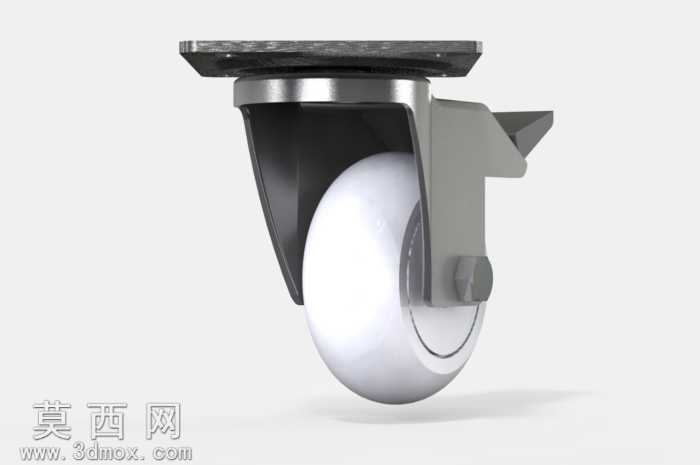

本作品为带制动功能的平板安装式万向脚轮，建模过程严格遵循工业脚轮的实际生产尺寸规范，首先在三维建模环境中完成整体结构的比例规划，将整体拆分为顶部安装平板、回转支撑支架、轮体、刹车制动组件四个核心模块逐一建模。顶部安装平板部分按照工业安装标准预留固定孔位，建模时对平板的边缘做了符合冲压工艺的圆角处理，避免尖锐棱角的结构误差，平板与回转支架的连接部位做了同轴度约束，确保万向转动功能的结构合理性。回转支撑支架部分采用钣金折弯结构的建模逻辑，还原金属支架的冲压成型形态，对支架与轮体连接的轴孔位置做了公差适配的结构设计，预留轴承安装的配合间隙，同时对支架的受力弯折部位做了加厚处理的结构设计，匹配重载场景的承重需求。轮体部分采用双层结构建模，内层为硬质支撑轮毂，外层为软质耐磨轮面，建模时还原了轮面的圆弧过渡形态，确保滚动过程中的接触受力均匀，轮毂与转轴的配合部位做了卡簧槽的细节结构设计，还原真实脚轮的装配逻辑。刹车制动组件是本次建模的细节重点，分别完成刹车拨杆、摩擦压块、复位弹片的独立建模，按照实际的制动动作逻辑做了运动约束装配，拨杆下压时摩擦压块可同时贴合轮面与回转支架的齿盘，同时实现轮体锁止与转向锁止的双刹车功能，所有活动部件的建模都预留了合理的活动间隙，避免结构干涉。建模过程中所有的倒角、圆角参数都参考五金冲压件的工艺规范设置，没有出现违背生产工艺的尖锐直角或者不合理壁厚，所有装配部位的配合公差都按照机械设计的通用标准设置，确保模型导入工程环境后可直接用于装配干涉检查、运动仿真验证等后续工作。材质渲染阶段，对顶部平板与金属支架赋予镀锌钢板材质，调整金属粗糙度参数还原工业五金件的哑光金属质感，轮体外层赋予聚氨酯耐磨橡胶材质，调整材质的漫反射与弹性质感参数，还原软质轮面的视觉效果，刹车拨杆部分赋予黑色工程塑料材质，金属转轴与螺栓部分赋予不锈钢亮面金属材质，不同材质的光影参数做了分层调整，渲染阶段对场景光影做了柔和调整，避免过度反光掩盖结构细节，能够清晰展示脚轮各个部件的装配关系与形态特征。整体设计思路围绕工业脚轮的实际使用场景展开，所有结构都参考成熟的工业脚轮产品参数设计，既保证外观形态的还原度，也确保结构逻辑符合实际生产与装配要求。
